Артикул:
31331

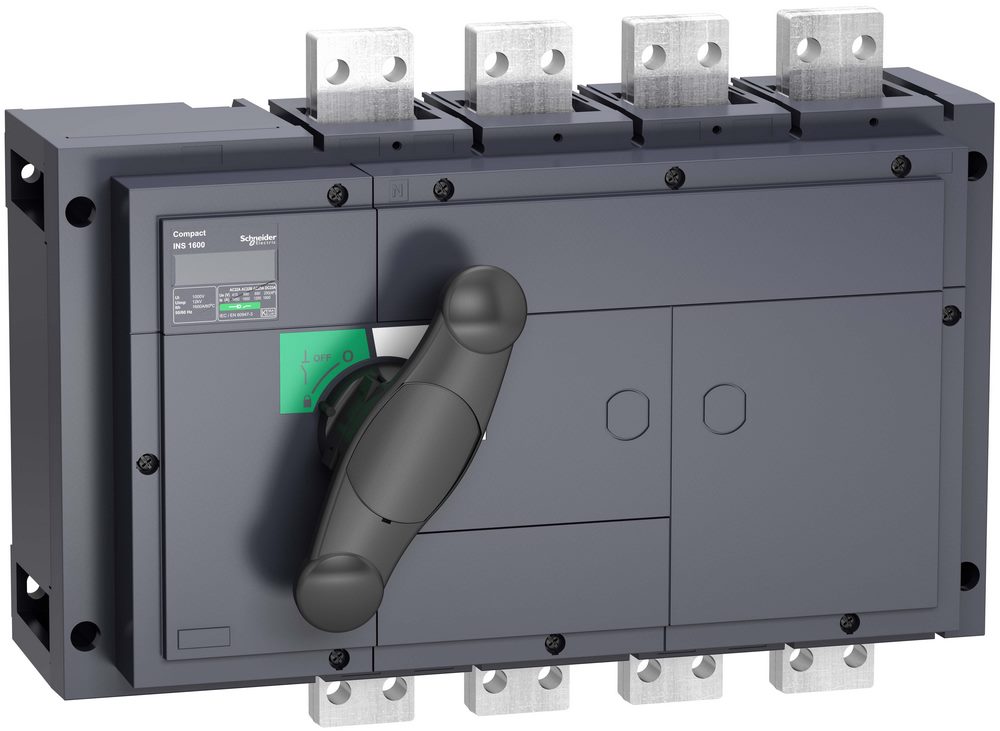

Выключатель-разъединитель серии Compact INS Schneider Electric, 4-полюсный; номинальный ток 800 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 300x340x146.5 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Галерея
1/6
—
Габариты
Вес
18 кг
Ширина
410 мм
Высота
300 мм
Глубина
146.5 мм
Характеристики
Страна производства
Польша
Повторно-кратковременный режим, класс
класс 120 - 60 %
Шаг соединения
70 мм
Цвет рукоятки
черный
Максимальная мощность
AC-23: 250 кВт в 220/240 V переменный ток 50/60 Гц<br>AC-23: 400 кВт в 380/400 V переменный ток 50/60 Гц<br>AC-23: 500 кВт в 415 V переменный ток 50/60 Гц<br>AC-23: 560 кВт в 500/525 V переменный ток 50/60 Гц<br>AC-23: 710 кВт в 660/690 V переменный ток 50/60 Гц
Наименование выключателя-разъединителя
Interpact INS800
Видимый разрыв
нет
[icw] номинальный кратковременно допустимый ток
10 кА в течение 20 с в соответствии с IEC 60947-3<br>20 кА в течение 3 с в соответствии с IEC 60947-3<br>35 кА в течение 1 с в соответствии с IEC 60947-3<br>42 кА в течение 0.8 с в соответствии с IEC 60947-3<br>50 кА в течение 0.5 с в соответствии с IEC 60947-3<br>8 кА в течение 30 с в соответствии с IEC 60947-3
[icm] номинальная включающая способность (на к.з.)
330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц<br>75 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц
Стандартное применение
бесперебойное
Серия
Compact
Код совместимости
INS800
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1304027
Директива ec rohs
Соответствует
Тип продукта
выключатель-разъединитель
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
Compact INS
Описание полюсов
4P
Краткое название устройства
Interpact INS800
Стандарты
IEC 60947-1<br>IEC 60947-3
Степень защиты ip
IP40 в соответствии с IEC 60529
Сертификаты
KEMA-KEUR
Температура окружающей среды при хранении
-50-85 °C
Степень загрязнения
3
Тип сети
постоянный ток<br>переменный ток
Соответствие требованиям по изоляции
Да
Серия продукта
INS630b...2500
Монтажная опора
рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
690 V переменный ток 50/60 Гц<br>250 V постоянный ток
[ui] номинальное напряжение изоляции
1000 В переменный ток 50/60 Гц
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
3000 циклы
Тип привода
прямая передняя поворотная рукоятка
Исполнение выключателя
стационарный
Электрическая износостойкость
AC-21A: 500 циклы 220/240 V переменный ток 50/60 Гц<br>AC-22A: 500 циклы 480 V переменный ток 50/60 Гц в соответствии с NEMA<br>AC-22A: 500 циклы 500/525 V переменный ток 50/60 Гц<br>AC-22A: 500 циклы 660/690 V переменный ток 50/60 Гц<br>AC-23A: 500 циклы 220/240 V переменный ток 50/60 Гц<br>AC-23A: 500 циклы 380/415 V переменный ток 50/60 Гц<br>AC-23A: 500 циклы 440/480 V переменный ток 50/60 Гц<br>AC-23A: 500 циклы 480 V переменный ток 50/60 Гц в соответствии с NEMA<br>AC-23A: 500 циклы 500/525 V переменный ток 50/60 Гц<br>AC-23A: 500 циклы 660/690 V переменный ток 50/60 Гц<br>DC-21A: 500 циклы 125 V постоянный ток 2 полюса последовательно<br>AC-21A: 500 циклы 380/415 V переменный ток 50/60 Гц<br>DC-22A: 500 циклы 125 V постоянный ток 2 полюса последовательно<br>DC-23A: 500 циклы 125 V постоянный ток 2 полюса последовательно<br>DC-21A: 500 циклы 250 V постоянный ток 4 полюса последовательно<br>DC-22A: 500 циклы 250 V постоянный ток 4 полюса последовательно<br>DC-23A: 500 циклы 250 V постоянный ток 4 полюса последовательно<br>AC-21A: 500 циклы 440/480 V переменный ток 50/60 Гц<br>AC-21A: 500 циклы 480 V переменный ток 50/60 Гц в соответствии с NEMA<br>AC-21A: 500 циклы 500/525 V переменный ток 50/60 Гц<br>AC-21A: 500 циклы 660/690 V переменный ток 50/60 Гц<br>AC-22A: 500 циклы 220/240 V переменный ток 50/60 Гц<br>AC-22A: 500 циклы 380/415 V переменный ток 50/60 Гц<br>AC-22A: 500 циклы 440/480 V переменный ток 50/60 Гц
[up] номинальное импульсное выдерживаемое напряжение
12 кВ
Рабочая температура
-25-70 °C
Степень защиты ik
IK07 в соответствии с EN 50102
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1304027
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
[ie] номинальный рабочий ток
AC-21A: 800 А переменный ток 50/60 Гц 220/240 V<br>AC-22A: 800 А переменный ток 50/60 Гц 480 V NEMA<br>AC-22A: 800 А переменный ток 50/60 Гц 500/525 V<br>AC-22A: 800 А переменный ток 50/60 Гц 660/690 V<br>AC-23A: 800 А переменный ток 50/60 Гц 220/240 V<br>AC-23A: 800 А переменный ток 50/60 Гц 380/415 V<br>AC-23A: 800 А переменный ток 50/60 Гц 440/480 V<br>AC-23A: 800 А переменный ток 50/60 Гц 480 V NEMA<br>AC-23A: 800 А переменный ток 50/60 Гц 500/525 V<br>AC-23A: 800 А переменный ток 50/60 Гц 660/690 V<br>DC-21A: 800 А постоянный ток 125 V 2 полюса последовательно<br>AC-21A: 800 А переменный ток 50/60 Гц 380/415 V<br>DC-22A: 800 А постоянный ток 125 V 2 полюса последовательно<br>DC-23A: 800 А постоянный ток 125 V 2 полюса последовательно<br>DC-21A: 800 А постоянный ток 250 V 4 полюса последовательно<br>DC-22A: 800 А постоянный ток 250 V 4 полюса последовательно<br>DC-23A: 800 А постоянный ток 250 V 4 полюса последовательно<br>AC-21A: 800 А переменный ток 50/60 Гц 440/480 V<br>AC-21A: 800 А переменный ток 50/60 Гц 480 V NEMA<br>AC-21A: 800 А переменный ток 50/60 Гц 500/525 V<br>AC-21A: 800 А переменный ток 50/60 Гц 660/690 V<br>AC-22A: 800 А переменный ток 50/60 Гц 220/240 V<br>AC-22A: 800 А переменный ток 50/60 Гц 380/415 V<br>AC-22A: 800 А переменный ток 50/60 Гц 440/480 V
[ith] условный тепловой ток на открытом воздухе
800 А в 60 °C
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
