Артикул:
31108

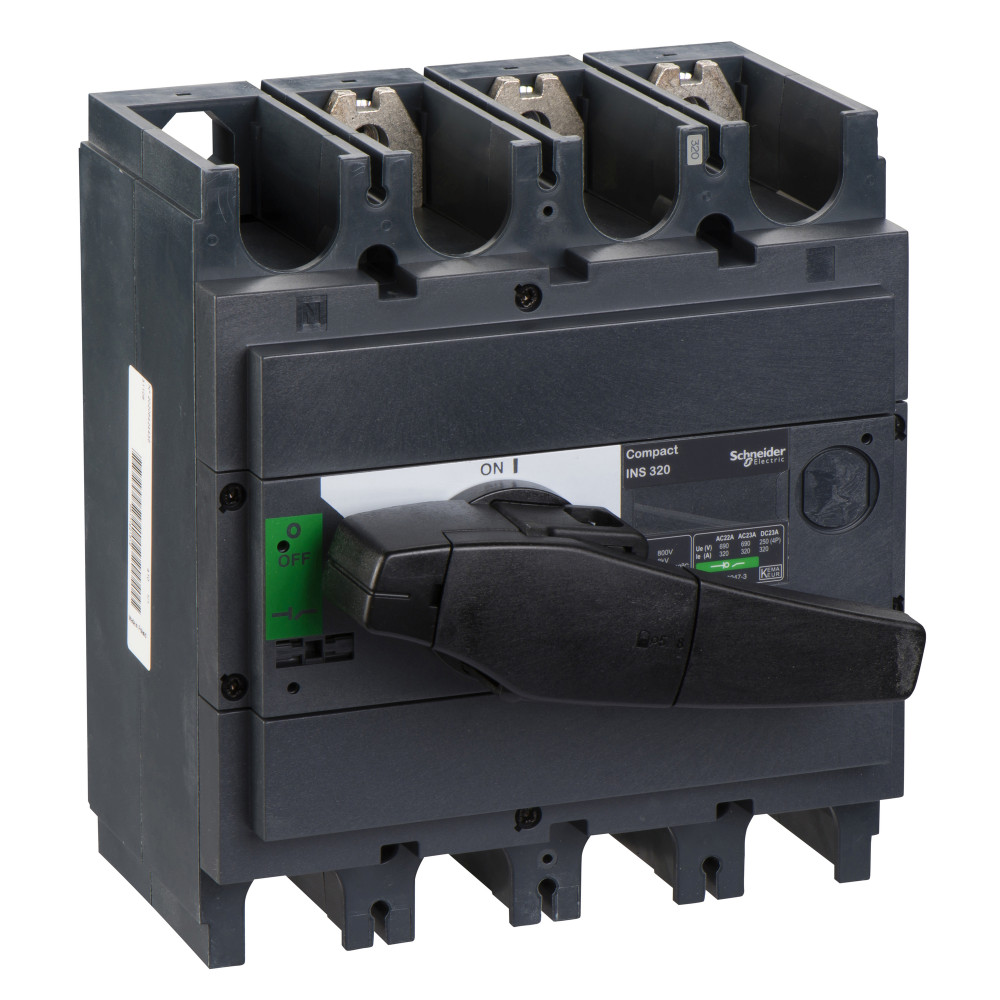

Выключатель-разъединитель серии Compact INS Schneider Electric, 3-полюсный; номинальный ток 320 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 205x185x130 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Галерея
1/6
—
Габариты
Вес
4.6 кг
Ширина
185 мм
Высота
205 мм
Глубина
130 мм
Характеристики
Страна производства
Польша
Шаг соединения
45 мм
Цвет рукоятки
черный
Максимальная мощность
AC-23: 160 кВт в 380/415 V переменный ток 50/60 Гц<br>AC-23: 185 кВт в 440 V переменный ток 50/60 Гц<br>AC-23: 185 кВт в 480 V переменный ток 50/60 Гц (NEMA)<br>AC-23: 220 кВт в 500/525 V переменный ток 50/60 Гц<br>AC-23: 250 кВт в 660/690 V переменный ток 50/60 Гц<br>AC-23: 90 кВт в 220/240 V переменный ток 50/60 Гц<br>AC-23: 90 кВт в 230 В переменный ток 50/60 Гц (NEMA)
Наименование выключателя-разъединителя
Interpact INS320
Видимый разрыв
нет
[icw] номинальный кратковременно допустимый ток
11.5 кА в течение 3 с в соответствии с IEC 60947-3<br>20 кА в течение 1 с в соответствии с IEC 60947-3<br>4 кА в течение 30 с в соответствии с IEC 60947-3<br>4.9 кА в течение 20 с в соответствии с IEC 60947-3
[icm] номинальная включающая способность (на к.з.)
330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц<br>50 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц
Стандартное применение
бесперебойное
Серия
Compact
Код совместимости
INS320
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1304026
Директива ec rohs
Соответствует
Тип продукта
выключатель-разъединитель
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
Compact INS
Описание полюсов
3P
Краткое название устройства
Interpact INS320
Стандарты
IEC 60947-1<br>IEC 60947-3
Степень защиты ip
IP40 в соответствии с IEC 60529
Сертификаты
CCC<br>KEMA-KEUR
Температура окружающей среды при хранении
-50-85 °C
Степень загрязнения
3
Тип сети
постоянный ток<br>переменный ток
Соответствие требованиям по изоляции
Да
Серия продукта
INS320...630
Монтажная опора
монтаж на панель<br>рейка
[ue] номинальное рабочее напряжение
125 V постоянный ток<br>690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
750 В переменный ток 50/60 Гц
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
10000 циклы
Тип привода
прямая передняя поворотная рукоятка
Исполнение выключателя
стационарный
Электрическая износостойкость
AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 690 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 500 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 690 V переменный ток 50/60 Гц<br>DC-23A: 1000 циклы 125 V постоянный ток
[up] номинальное импульсное выдерживаемое напряжение
8 кВ<br>8 кВ в соответствии с IEC 60947-3
Рабочая температура
-25-70 °C
Степень защиты ik
IK07 в соответствии с EN 50102
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1304026
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
[ie] номинальный рабочий ток
AC-22A: 320 А переменный ток 50/60 Гц 220/240 V<br>AC-23A: 320 А переменный ток 50/60 Гц 480 V NEMA<br>AC-23A: 320 А переменный ток 50/60 Гц 500/525 V<br>AC-23A: 320 А переменный ток 50/60 Гц 660/690 V<br>DC-22A: 320 А постоянный ток 125 V 2 полюса последовательно<br>DC-23A: 320 А постоянный ток 125 V 2 полюса последовательно<br>AC-22A: 320 А переменный ток 50/60 Гц 380/415 V<br>AC-22A: 320 А переменный ток 50/60 Гц 440/480 V<br>AC-22A: 320 А переменный ток 50/60 Гц 480 V NEMA<br>AC-22A: 320 А переменный ток 50/60 Гц 500/525 V<br>AC-22A: 320 А переменный ток 50/60 Гц 660/690 V<br>AC-23A: 320 А переменный ток 50/60 Гц 220/240 V<br>AC-23A: 320 А переменный ток 50/60 Гц 380/415 V<br>AC-23A: 320 А переменный ток 50/60 Гц 440/480 V
[ith] условный тепловой ток на открытом воздухе
320 А в 60 °C
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
