Артикул:
28905

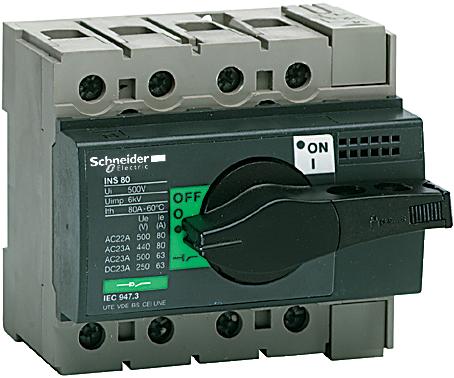

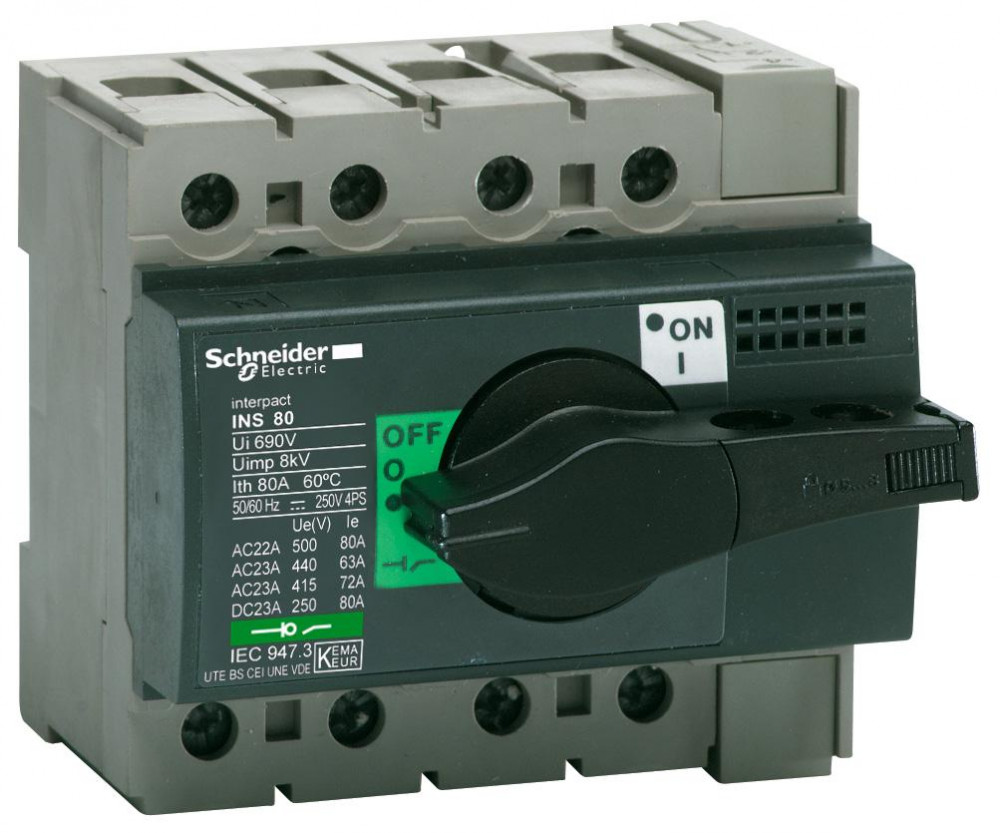

Выключатель-разъединитель серии Compact INS Schneider Electric, 4-полюсный; номинальный ток 80 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 85x90x62.5 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Галерея
1/9
—
Габариты
Ширина
90 мм
Высота
85 мм
Глубина
62.5 мм
Характеристики
Страна производства
Польша
Верхние присоединения
передний
[ith] условный тепловой ток на открытом возду
80 А в 60 °C
Нижние присоединения
передний
Повторно-кратковременный режим, класс
класс 120 - 60 %
Размеры щита для тока ithe
190 мм x 115 мм x 55 мм
Тип управления
Поворотная рукоятка
Шаг соединения
18 мм
Цвет рукоятки
черный
Максимальная мощность
AC-23: 22 кВт в 500/525 В Переменный ток 50/60 Гц<br>AC-23: 22 кВт в 220/240 В Переменный ток 50/60 Гц<br>AC-23: 37 кВт в 380/415 В Переменный ток 50/60 Гц<br>AC-23: 37 кВт в 440 В Переменный ток 50/60 Гц
Наименование выключателя-разъединителя
Compact INS80
Видимый разрыв
нет
[icw] кратковременно выдерживаемый ток
0.067 кА в течение 20 с в соответствии с МЭК 60947-3<br>1.73 кА в течение 3 с в соответствии с МЭК 60947-3<br>3 кА в течение 1 с в соответствии с МЭК 60947-3<br>5.5 кА в течение 30 с в соответствии с МЭК 60947-3
[icm] включающая способность
15 кА выключатель-разъединитель 500 В Переменный ток в 50/60 Гц<br>75 кА с вышестоящим автоматическим выключателем для защиты 500 В Переменный ток в 50/60 Гц
Стандартное применение
бесперебойное
Серия
INS40...160<br>Compact
Код совместимости
INS80
Вес нетто
0.6 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Выключатель-разъединитель
Наименование продукта
Compact INS
Описание полюсов
4P
Краткое название устройства
Compact INS80
Исполнение монтажа
стационарный
Способ монтажа
монтаж на панель<br>DIN-рейка
Стандарты
МЭК 60947-3<br>IEC 60947-1
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP40 в соответствии с МЭК 60529
Сертификаты
CCC<br>KEMA-KEUR
Температура окружающей среды при хранении
-50-85 °C
Степень ударостойкости ik
IK07 в соответствии с EN 50102
Степень загрязнения
3
Тип сети
Переменный ток<br>Постоянный ток (DC)
Соответствие требованиям по изоляции
да
[ue] номинальное рабочее напряжение
500 В Переменный ток 50/60 Гц<br>250 В Постоянный ток (DC)
[ui] номинальное напряжение изоляции
690 В Переменный ток 50/60 Гц
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы
Электрическая износостойкость
AC-22A: 1500 циклы 220/240 В Переменный ток 50/60 Гц<br>DC-23A: 1500 циклы 250 В Постоянный ток (DC) 4 полюса последовательно<br>AC-22A: 1500 циклы 380/415 В Переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 440 В Переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 500 В Переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 220/240 В Переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 380/415 В Переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 440 В Переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 500 В Переменный ток 50/60 Гц<br>DC-22A: 1500 циклы 250 В Постоянный ток (DC) 4 полюса последовательно
[up] номинальное импульсное выдерживаемое на
8 кВ
[ie] номинальный рабочий ток
AC-23A: 40 А Переменный ток 50/60 Гц 500 В<br>DC-23A: 80 А Постоянный ток (DC) 125 В 2 полюса последовательно<br>DC-22A: 80 А Постоянный ток (DC) 250 В 4 полюса последовательно<br>DC-23A: 80 А Постоянный ток (DC) 250 В 4 полюса последовательно<br>AC-23A: 63 А Переменный ток 50/60 Гц 440/480 В<br>AC-22A: 80 А Переменный ток 50/60 Гц 220/240 В<br>AC-22A: 80 А Переменный ток 50/60 Гц 380/415 В<br>AC-22A: 80 А Переменный ток 50/60 Гц 440/480 В<br>AC-22A: 80 А Переменный ток 50/60 Гц 500 В<br>AC-23A: 72 А Переменный ток 50/60 Гц 380/415 В<br>AC-23A: 80 А Переменный ток 50/60 Гц 220/240 В<br>DC-22A: 80 А Постоянный ток (DC) 125 В 2 полюса последовательно
Сечение кабеля
1.5-50 мм²
