Артикул:
28902

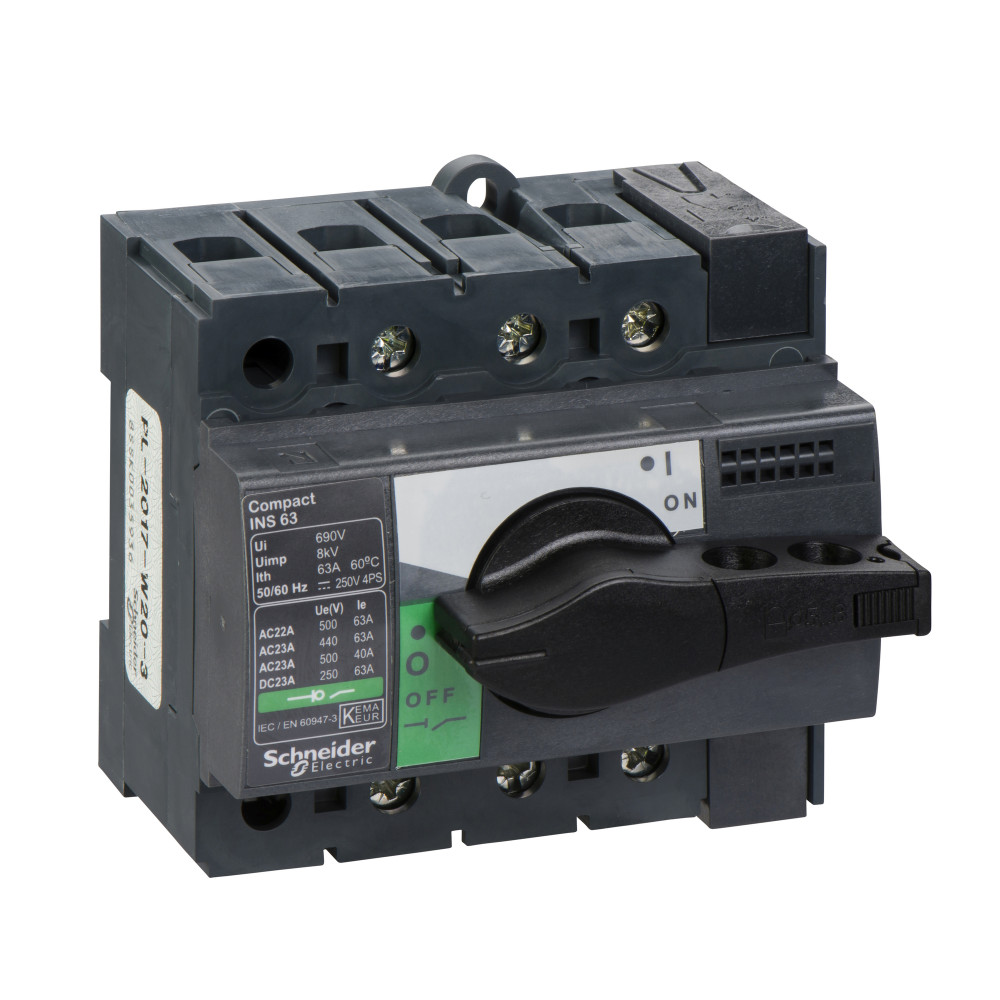

Выключатель-разъединитель серии Compact INS Schneider Electric, 3-полюсный; номинальный ток 63 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 85x90x62.5 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.

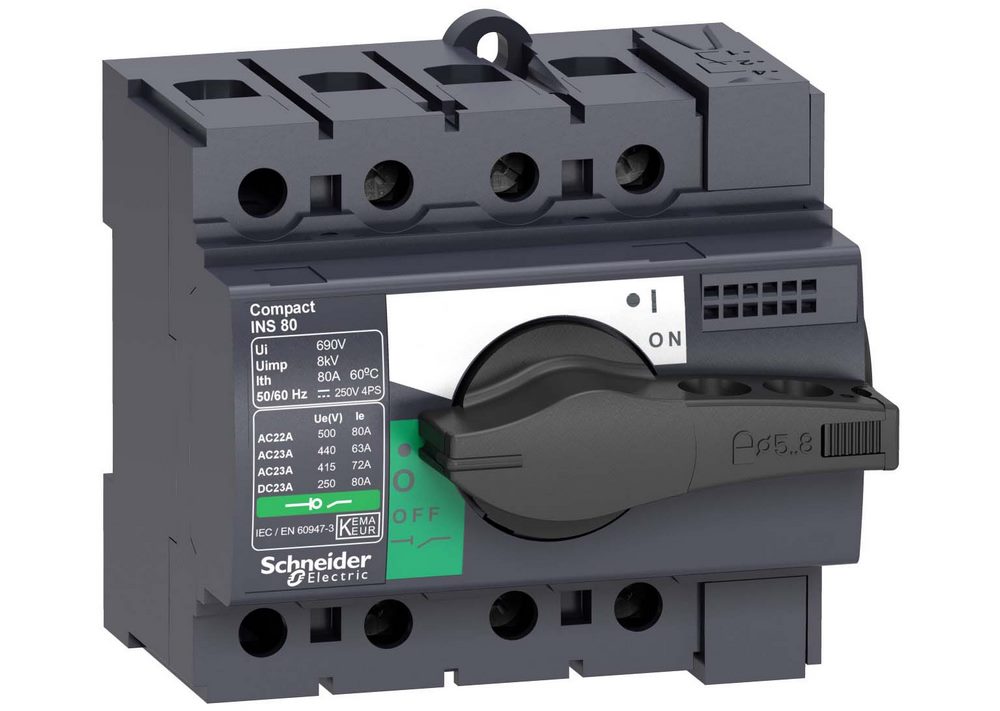

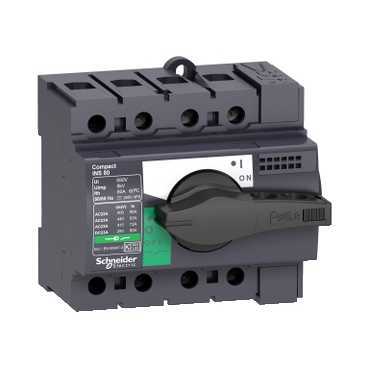

Галерея
1/6
—
Габариты
Вес
0.5 кг
Ширина
90 мм
Высота
85 мм
Глубина
62.5 мм
Характеристики
Страна производства
Польша
Повторно-кратковременный режим, класс
класс 120 - 60 %
Размеры шкафа для ithe
190 mm x 115 mm x 55 mm
Шаг соединения
18 мм
Цвет рукоятки
черный
Максимальная мощность
AC-23: 15 кВт в 220/240 V переменный ток 50/60 Гц<br>AC-23: 22 кВт в 500/525 V переменный ток 50/60 Гц<br>AC-23: 30 кВт в 380/415 V переменный ток 50/60 Гц<br>AC-23: 30 кВт в 440 V переменный ток 50/60 Гц
Наименование выключателя-разъединителя
Compact INS63
Видимый разрыв
нет
[icw] номинальный кратковременно допустимый ток
0.067 кА в течение 20 с в соответствии с IEC 60947-3<br>1.73 кА в течение 3 с в соответствии с IEC 60947-3<br>3 кА в течение 1 с в соответствии с IEC 60947-3<br>5.5 кА в течение 30 с в соответствии с IEC 60947-3
[icm] номинальная включающая способность (на к.з.)
15 кА автономный выключатель-разъединитель 500 V переменный ток в 50/60 Гц<br>75 кА с вышестоящим автоматическим выключателем для защиты 500 V переменный ток в 50/60 Гц
Стандартное применение
бесперебойное
Серия
Compact
Код совместимости
INS63
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
N/A
Директива ec rohs
Соответствует
Тип продукта
выключатель-разъединитель
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
Compact INS
Описание полюсов
3P
Краткое название устройства
Compact INS63
Стандарты
IEC 60947-1<br>IEC 60947-3
Степень защиты ip
IP40 в соответствии с IEC 60529
Сертификаты
CCC<br>KEMA-KEUR
Температура окружающей среды при хранении
-50-85 °C
Степень загрязнения
3
Тип сети
постоянный ток<br>переменный ток
Соответствие требованиям по изоляции
Да
Серия продукта
INS40...160
Монтажная опора
монтаж на панель<br>DIN-рейка
[ue] номинальное рабочее напряжение
125 V постоянный ток<br>500 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В переменный ток 50/60 Гц
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы
Тип привода
поворотная рукоятка
Исполнение выключателя
стационарный
Электрическая износостойкость
AC-22A: 1500 циклы 220/240 V переменный ток 50/60 Гц<br>DC-23A: 1500 циклы 250 V постоянный ток 2 полюса последовательно<br>AC-22A: 1500 циклы 380/415 V переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 220/240 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 380/415 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 500 V переменный ток 50/60 Гц<br>DC-22A: 1500 циклы 250 V постоянный ток 2 полюса последовательно
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Рабочая температура
-25-70 °C
Степень защиты ik
IK07 в соответствии с EN 50102
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1304023
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
[ie] номинальный рабочий ток
AC-22A: 63 А переменный ток 50/60 Гц 220/240 V<br>DC-23A: 63 А постоянный ток 125 V 2 полюса последовательно<br>AC-22A: 63 А переменный ток 50/60 Гц 380/415 V<br>AC-22A: 63 А переменный ток 50/60 Гц 440/480 V<br>AC-22A: 63 А переменный ток 50/60 Гц 500 V<br>AC-23A: 40 А переменный ток 50/60 Гц 500 V<br>AC-23A: 63 А переменный ток 50/60 Гц 220/240 V<br>AC-23A: 63 А переменный ток 50/60 Гц 380/415 V<br>AC-23A: 63 А переменный ток 50/60 Гц 440/480 V<br>DC-22A: 63 А постоянный ток 125 V 2 полюса последовательно
[ith] условный тепловой ток на открытом воздухе
63 А в 60 °C
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
Сечение кабеля
1.5-50 мм²
