Артикул:
31140

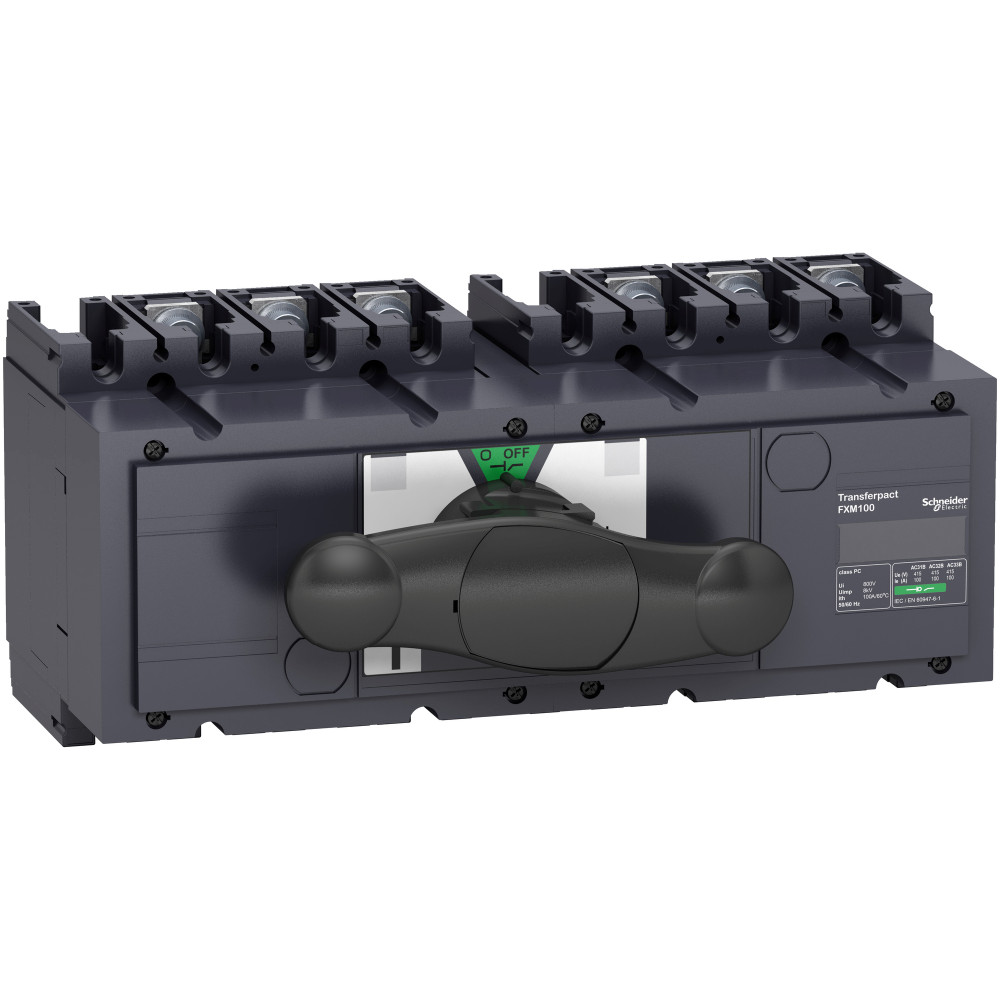

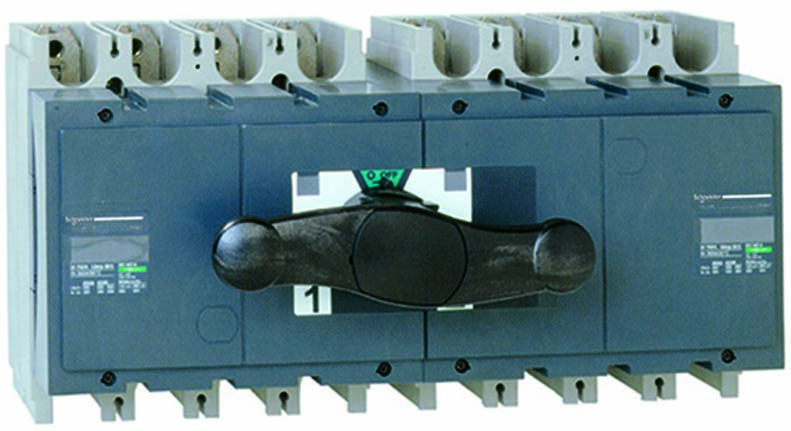

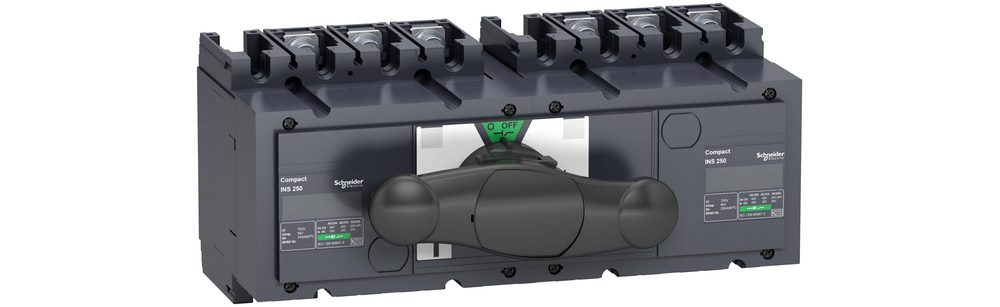

Моноблочное устройство для выключателей-разъединителей Compact INS100-250 Schneider Electric, 3-полюсное, номинальный ток 100 А.
Устройство предназначено для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Моноблочное устройство ввода резерва с общей рукояткой управления позволяет переключаться с рабочего на резервный источник питания.
Галерея
1/6
—
Габариты
Вес
6.4 кг
Ширина
295 мм
Высота
136 мм
Глубина
131 мм
Характеристики
Страна производства
Франция
Повторно-кратковременный режим, класс
класс 120 - 60 %
Класс устройства ввода резерва
PC
Кол-во положений контакта
3
Шаг соединения
45 мм
Класс защиты от поражения электрическим током
класс II
[icw] номинальный кратковременно допустимый ток
1.8 кА в течение 30 с в соответствии с IEC 60947-3<br>2.2 кА в течение 20 с в соответствии с IEC 60947-3<br>4.9 кА в течение 3 с в соответствии с IEC 60947-3<br>8.5 кА в течение 1 с в соответствии с IEC 60947-3
[icm] номинальная включающая способность (на к.з.)
30 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц<br>330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц
Стандартное применение
бесперебойное
Серия
Compact
Код совместимости
ONE_PIECE_CHANGEOVER_INS250
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohs
Соответствует
Тип продукта
переключатель
Описание полюсов
3P
Область применения
изменить источник питания
Краткое название устройства
INS250
Взаимная механическая блокировка
с механической взаимной блокировкой
Стандарты
IEC 60947-3<br>IEC 60947-1
Степень защиты ip
IP40 в соответствии с IEC 60947-3
Сертификаты
KEMA-KEUR<br>CCC
Температура окружающей среды при хранении
-50-85 °C
Степень загрязнения
3
Тип сети
постоянный ток<br>переменный ток
Соответствие требованиям по изоляции
Да
Серия продукта
INS250
Монтажная опора
рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
125 V постоянный ток в соответствии с IEC 60947-3<br>690 V переменный ток 50/60 Гц в соответствии с IEC 60947-3<br>750 V переменный ток 50/60 Гц в соответствии с IEC 60947-3<br>750 V постоянный ток в соответствии с IEC 60947-3
[ui] номинальное напряжение изоляции
750 В переменный ток 50/60 Гц
Описание параметров блокировки
блокировка навесным замком в положении Откл.
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
15000 циклы
Тип привода
прямая передняя поворотная рукоятка
Исполнение выключателя
стационарный
Электрическая износостойкость
AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц<br>AC-22A: 1500 циклы 690 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 500 V переменный ток 50/60 Гц<br>AC-23A: 1500 циклы 690 V переменный ток 50/60 Гц<br>DC-22A: 1500 циклы 125 V постоянный ток 2 полюса последовательно<br>DC-23A: 1500 циклы 125 V постоянный ток 2 полюса последовательно
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Рабочая температура
-25-70 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
[ie] номинальный рабочий ток
AC-22A: 100 А переменный ток 50/60 Гц 220/240 V<br>AC-23A: 100 А переменный ток 50/60 Гц 480 V NEMA<br>AC-23A: 100 А переменный ток 50/60 Гц 500/525 V<br>AC-23A: 100 А переменный ток 50/60 Гц 660/690 V<br>DC-22A: 100 А постоянный ток 125 V 2 полюса последовательно<br>DC-23A: 100 А постоянный ток 125 V 2 полюса последовательно<br>AC-22A: 100 А переменный ток 50/60 Гц 380/415 V<br>AC-22A: 100 А переменный ток 50/60 Гц 440/480 V<br>AC-22A: 100 А переменный ток 50/60 Гц 480 V NEMA<br>AC-22A: 100 А переменный ток 50/60 Гц 500/525 V<br>AC-22A: 100 А переменный ток 50/60 Гц 660/690 V<br>AC-23A: 100 А переменный ток 50/60 Гц 220/240 V<br>AC-23A: 100 А переменный ток 50/60 Гц 380/415 V<br>AC-23A: 100 А переменный ток 50/60 Гц 440/480 V
Совместимость серий продукта
Compact INS INS250 выключатель-разъединитель
[ith] условный тепловой ток на открытом воздухе
100 А в 60 °C
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
