Артикул:
49804

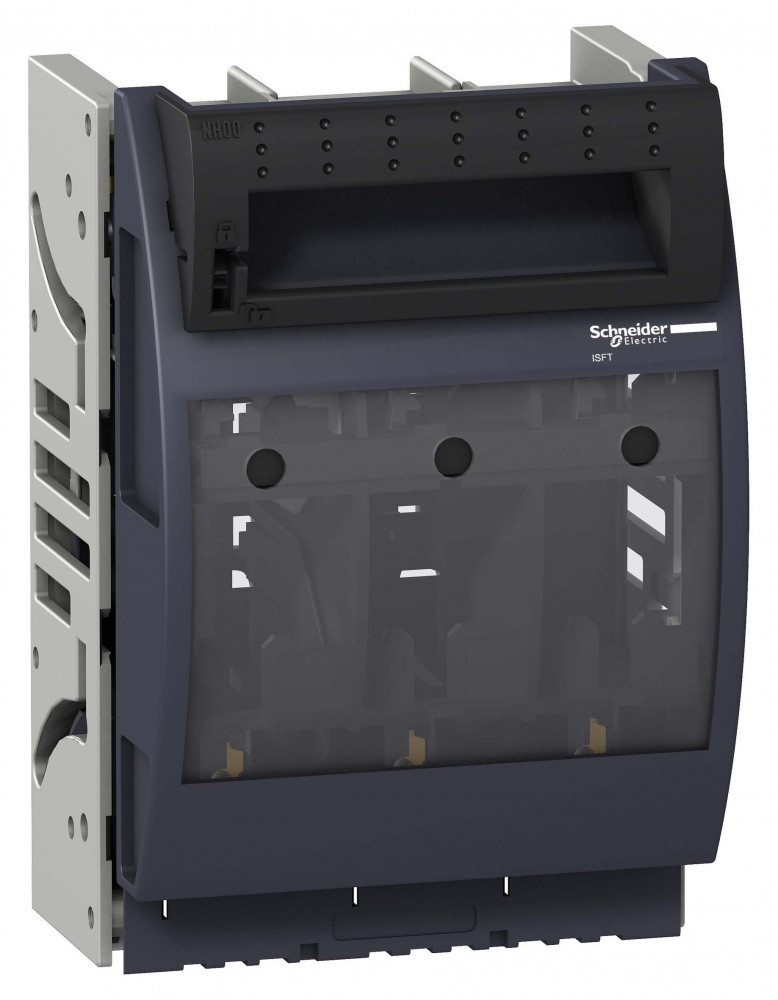

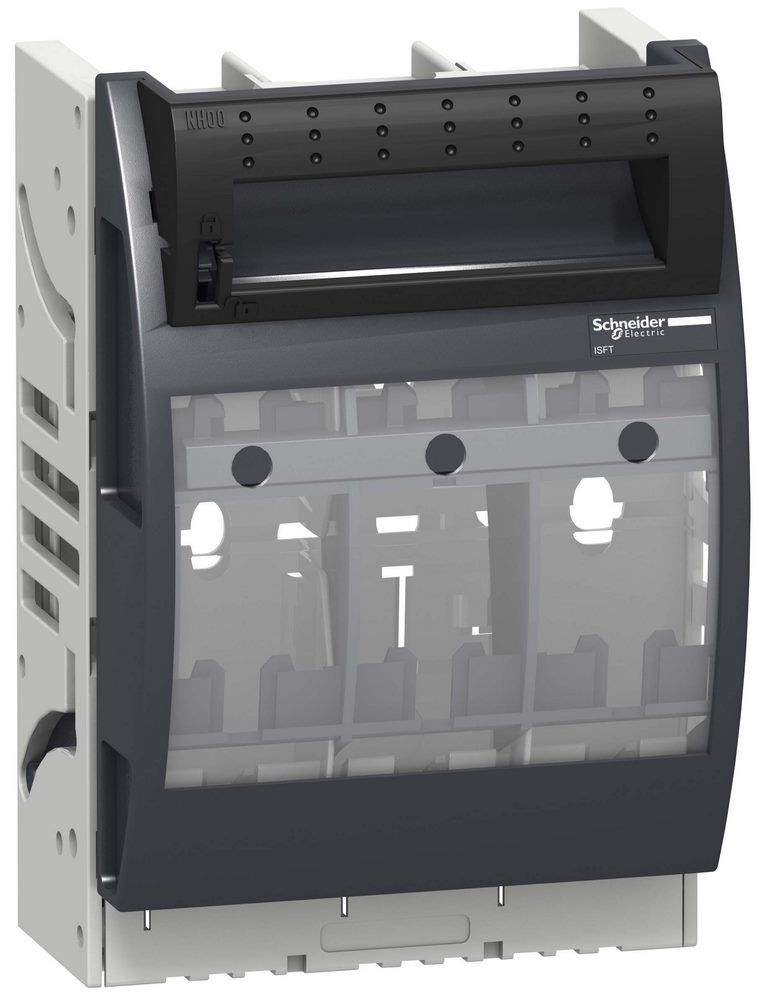

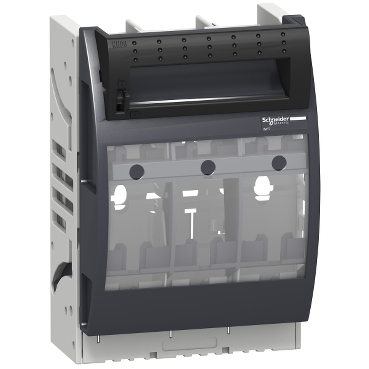

Выключатель-разъединитель-предохранитель FuPact ISFT160 Schneider Electric
- 3P
- номинальный ток 160 А
- размер предохранителя - NH000, NH00
- монтаж – на задней панели
- присоединение – прямое, через клеммы для кабелей сечением 1,5 - 50 кв.мм. Аппараты Fupact предназначены для защиты от сверхтока (с помощью предохранителя), управления и разъединения сетей. Аппараты серии Fupact ISFT особенно хорошо подходят для установки в устройствах промежуточного распределения электроэнергии.
Галерея
1/6
—
Габариты
Ширина
107 мм
Высота
163 мм
Глубина
80 мм
Характеристики
Страна производства
Германия
Место монтажа
в ряд
Тип предохранителя
DIN
Размер предохранителя
NH00<br>NH000
Connections terminals
screw clamp terminals
[im] номинальная включающая и отключающая способность
Icm 105 кА в 500 V<br>Icm 105 кА в 690 V<br>Icn 50 кА в 500 V<br>Icn 50 кА в 690 V<br>Icm 105 кА в 415 V<br>Icn 50 кА в 415 V
Видимый разрыв
Да
Работа контактов
single-break
[ithe] условный тепловой ток в закрытом корпусе
160 А в 40 °C, рассеивание мощности на предохранителе: 12 Вт
Стандартное применение
бесперебойное
Конструкция
horizontal design
Серия
Fupact
Код совместимости
ISFT160
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
разъединитель с предохранителем
Наименование продукта
Fupact ISFT
Описание полюсов
3P
Область применения
защита, мониторинг и управление оборудованием<br>распределение
Краткое название устройства
ISFT160
Момент затяжки
4 N.m для зажим
Соединения – клеммы
винтовой зажим 160 А 1.5-50 мм²
Стандарты
EN/IEC 60947-3<br>МЭК 60269-2-1<br>EN/IEC 60947-1
Степень защиты ip
IP20 в соответствии с IEC 60529
Сертификаты
KEMA-KEUR
Температура окружающей среды при хранении
-50-85 °C
Степень загрязнения
3 в соответствии с IEC 60947
Тип сети
постоянный ток<br>переменный ток
Соответствие требованиям по изоляции
Да
Серия продукта
ISFT160
Монтажная опора
монтажная плата<br>монтажная плата
[ue] номинальное рабочее напряжение
440 V постоянный ток<br>690 V переменный ток 50/60 Гц<br>800 V переменный ток 50/60 Гц AC-20<br>800 V постоянный ток DC-20
[ui] номинальное напряжение изоляции
800 В переменный ток 50/60 Гц<br>800 В постоянный ток
Частота сети
50/60 Гц
Механическая износостойкость
1600 циклы
Возможность блокировки
3 навесных замка
Тип привода
ручка держателей предохранителей
Электрическая износостойкость
AC-21B: 200 циклы 690 V переменный ток 50/60 Гц<br>AC-22B: 200 циклы 415 V переменный ток 50/60 Гц
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Рабочая температура
-25-70 °C
Степень защиты ik
IK07 в соответствии с EN 50102
Регламент reach
Содержание особо опасных веществ превышает пороговую величину
[ie] номинальный рабочий ток
AC-21B: 100 А переменный ток 50/60 Гц 660/690 V<br>DC-21B: 160 А постоянный ток 440 V 2 полюса последовательно<br>AC-21B: 160 А переменный ток 50/60 Гц 220/240 V<br>AC-21B: 160 А переменный ток 50/60 Гц 380/415 V<br>AC-22B: 160 А переменный ток 50/60 Гц 220/240 V<br>AC-22B: 160 А переменный ток 50/60 Гц 380/415 V<br>AC-21B: 160 А переменный ток 50/60 Гц 440/480 V<br>AC-21B: 160 А переменный ток 50/60 Гц 500 V<br>DC-21B: 160 А постоянный ток 125 V 1 полюс<br>DC-21B: 160 А постоянный ток 220 V 1 полюс
[ith] условный тепловой ток на открытом воздухе
112 А ( 70 °C ) горизонт.<br>144 А ( 50 °C ) вертикальный<br>152 А ( 45 °C ) горизонт.<br>152 А ( 45 °C ) вертикальный<br>160 А ( 40 °C ) рассеивание мощности на предохранителе: 12 Вт<br>160 А ( 40 °C ) горизонт.<br>160 А ( 40 °C ) вертикальный<br>112 А ( 70 °C ) вертикальный<br>120 А ( 65 °C ) горизонт.<br>120 А ( 65 °C ) вертикальный<br>128 А ( 60 °C ) горизонт.<br>128 А ( 60 °C ) вертикальный<br>136 А ( 55 °C ) горизонт.<br>136 А ( 55 °C ) вертикальный<br>144 А ( 50 °C ) горизонт.
Описание защищенных полюсов
3f
