Артикул:
CAD32M7

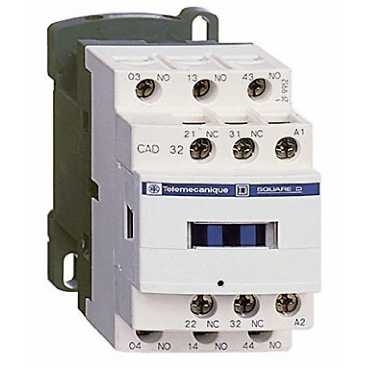

Реле промежуточное серии TeSys D Schneider Electric для цепей управления
- 3НО+2НЗ
- напряжение управления - 220 В переменного тока
- винтовые клеммные зажимы
- ВхШхГ - 99х45х93 мм
- монтаж на DIN-рейку шириной 35 мм или крепление винтами
Галерея
1/6
—
Габариты
Вес
0.58 кг
Ширина
45 мм
Высота
77 мм
Глубина
84 мм
Характеристики
Страна производства
Франция
Время работы
12...22 мс включение катушки замыкание Н.О. контакта<br>4...12 мс отключение катушки и размыкание Н.О. контакта<br>4...19 мс отключение катушки и размыкание Н.О. контакта<br>6...17 мс отключение катушки и замыкание Н.З. контакта
Потребляемая мощность при удержании, в·а
8-8 В·А 50 Гц 20 °C)
Минимальное коммутируемое напряжение
17 В
Максимальная частота коммутации
180 цикл/м
Механическая стойкость
удары реле управления разомкнуто: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>удары реле управления замкнуто: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>вибрации реле управления разомкнуто: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>вибрации реле управления замкнуто: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Время без перекрытия
1.5 мс при подаче напряжения между НЗ и НО контактом<br>1.5 мс при снятии напряжения между НЗ и НО контактом
Конфигурация главных контактов
3 Н.О. + 2 Н.З.
Потребляемая мощность при срабатывании
70-70 В·А 50 Гц 20 °C)
[icw] номинальный кратковременно допустимый ток
100 А - 1 с<br>120 А - 500 мс<br>140 А - 100 мс
Минимальный коммутируемый ток
5 мА
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
TeSys
Код совместимости
CAD
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1102030EN
Директива ec rohs
Соответствует
Тип продукта
реле управления
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys CAD
Краткое название устройства
CAD
Момент затяжки
1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Соединения – клеммы
винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
Сопротивление изоляции
> 10 МОм
Защитное исполнение
TH в соответствии с IEC 60068
Стандарты
BS 4794<br>EN 60947-5<br>IEC 60947-5-1<br>NF C 63-140<br>VDE 0660
Степень защиты ip
IP2x лицевая панель в соответствии с VDE 0106
Сертификаты
CSA<br>UL
Температура окружающей среды при хранении
-60-80 °C
Категория применения
DC-13<br>AC-14<br>AC-15
Серия продукта
реле управления TeSys D
Монтажная опора
монтаж на панель<br>рейка
[ue] номинальное рабочее напряжение
<= 690 V переменный ток 25...400 Hz
[ui] номинальное напряжение изоляции
600 В UL сертифицированный<br>600 В CSA сертифицированный<br>690 В в соответствии с IEC 60947-5-1
Механическая износостойкость
30 млн. циклов
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947
Рабочая температура
-40-70 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP110230EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Напряжение цепи управления
220 В пер. ток 50/60 Гц
[ith] условный тепловой ток на открытом воздухе
10 А в <60 °C
Соответствующий номинал предохранителя
10 А gG в соответствии с IEC 60947-5-1
Применение контактора
цепь управления
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
140 А переменный ток в соответствии с IEC 60947-5-1<br>250 А постоянный ток в соответствии с IEC 60947-5-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,8...1,1 Uc в 50 Hz<br>находится в состоянии работы: 0,85...1,1 Uc в 60 Hz<br>отпускание: 0,3...0,6 Uc
