Артикул:
CA2KN40P7

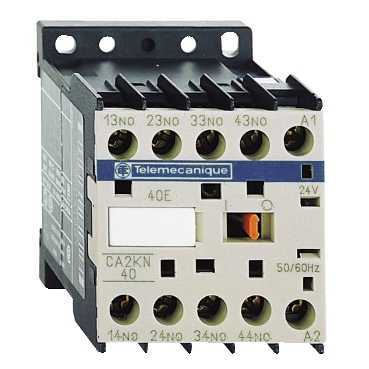

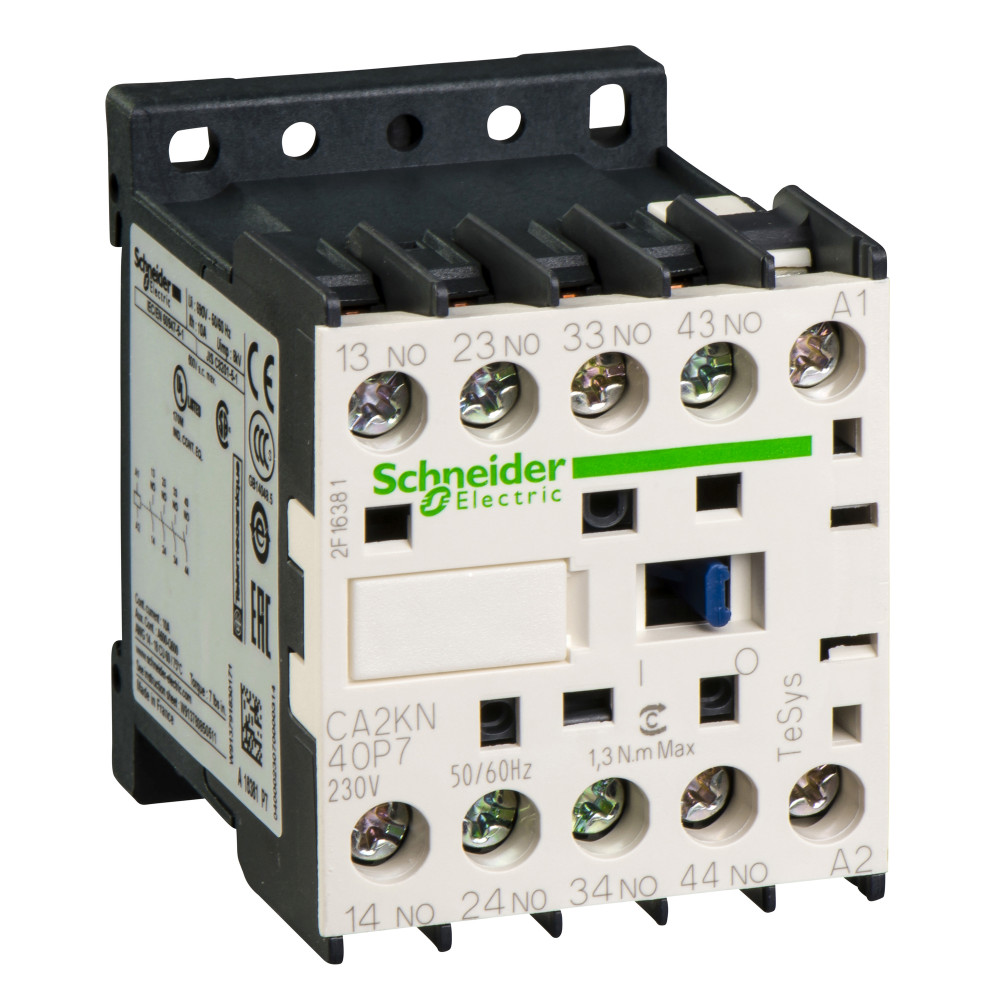

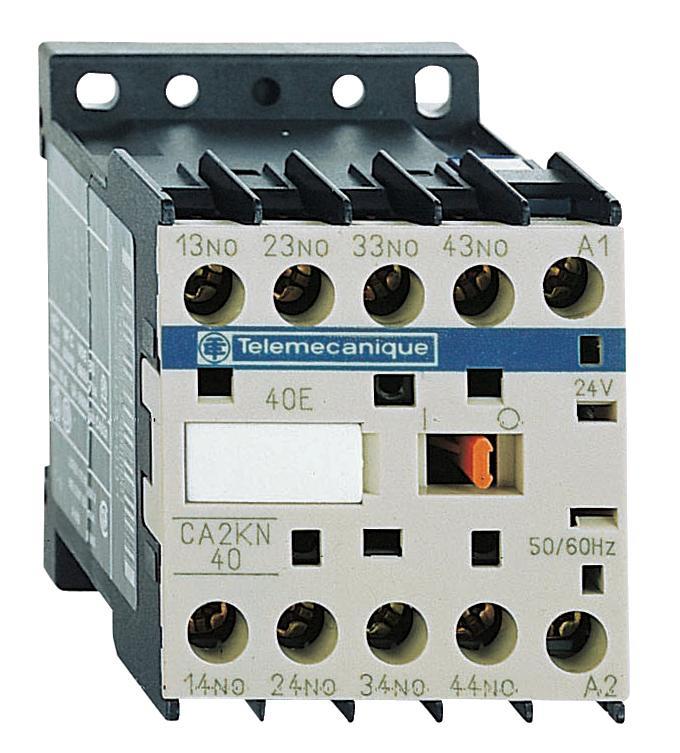

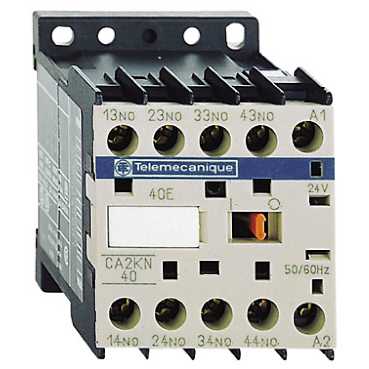

Промежуточное реле 4НО,230В 50/60Гц винтовой зажим. диапазон: TeSys
- наименование изделия: TeSys CAK
- тип устройства или его аксессуаров: реле управления
- краткое название устройства: CA2K
- Применение контактора: цепь управления
Применения : AC-15, DC-13
- конфигурация главных контактов: 4 Н.О.
Галерея
1/8
—
Габариты
Ширина
45 мм
Высота
58 мм
Глубина
57 мм
Характеристики
Страна производства
Франция
Время работы
10...20 мс отключение катушки и размыкание Н.О. контакта<br>10...20 мс включение катушки замыкание Н.О. контакта
Потребляемая мощность при удержании, в·а
4.5-4.5 В·А 20 °C)
Минимальное коммутируемое напряжение
17 В
Инструкции по завершению срока службы продукта
0.5 мм
Максимальная частота коммутации
10000 цикл/ч
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>удары контактор разомкнут: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Стойкость к кратковременным исчезновениям напряжения питания
2 мс
Конфигурация главных контактов
4 Н.О.
Потребляемая мощность при срабатывании
30-30 В·А 20 °C)
Теплоотдача
1.3-1.3 Вт
Минимальный коммутируемый ток
5 мА
Рабочая высота
2000 м без ухудшения номинальных значений
Серия
реле управления TeSys К<br>TeSys
Код совместимости
CA2K
Вес нетто
0.18 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
реле управления
Наименование продукта
TeSys CAK
Краткое название устройства
CA2K
Момент затяжки
1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 6 мм
Соединения – клеммы
винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель<br>винтовой зажим 2 кабель (-и) 1.5-4 мм²жесткий кабель<br>винтовой зажим 1 кабель (-и) 0.75-4 мм²Гибкий с кабельным наконечником<br>винтовой зажим 2 кабель (-и) 0.75-4 мм²Гибкий без наконечника<br>винтовой зажим 1 кабель (-и) 0.34-1.5 мм²Гибкий с кабельным наконечником<br>винтовой зажим 2 кабель (-и) 0.34-1.5 мм²Гибкий без наконечника
Сопротивление изоляции
> 10 МОм
Защитное исполнение
TC в соответствии с IEC 60068
Стандарты
BS 5424<br>МЭК 60947<br>NF C 63-140<br>VDE 0660
Рабочая температура окружающей среды
-25-50 °C
Степень защиты ip
IP2x
Сертификаты
CSA<br>UL
Температура окружающей среды при хранении
-50-80 °C
Категория применения
DC-13<br>AC-15
Монтажная опора
монтаж на панель<br>рейка
[ue] номинальное рабочее напряжение
<= 690 V <= 400 Hz
[ui] номинальное напряжение изоляции
690 В в соответствии с МЭК 60947<br>750 В в соответствии с VDE 0110 группа C<br>690 В в соответствии с BS 5424<br>600 В в соответствии с CSA C22.2 № 14
Механическая износостойкость
10 млн. циклов
Напряжение цепи управления
230 V пер. ток 50/60 Гц
[ith] условный тепловой ток на открытом воздухе
10 А в <50 °C
Соответствующий номинал предохранителя
10 А gG в соответствии с МЭК 60947<br>10 А gG в соответствии с VDE 0660
Огнестойкость
V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в соответствии с NF F 16-102
Применение контактора
цепь управления
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
110 А в соответствии с МЭК 60947
Пределы напряжения цепи управления
отпускание: 0,2...0,75 Uc 50 °C)<br>находится в состоянии работы: 0,8...1,15 Uc 50 °C)
