Артикул:
LT3SA00M

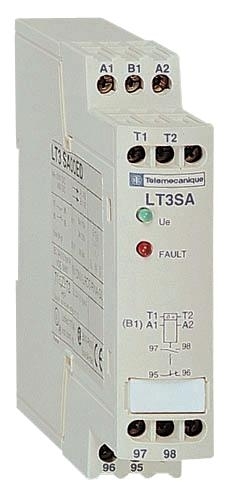

Реле защитный автоматический НЗ+НО 115/230В 50/60Гц. серия продукта: LT3
- краткое название устройства: LT3SA
- тип устройства или его аксессуаров: блоки тепловой защиты по сигналу терморезисторных датчиков.
Преимущества: Интеллектуальное устройство со встроенной функцией контроля температуры оборудования и быстрым, простым переключением.
Применения: Промышленность, инфраструктура, строительство и т. д. Общая защита оборудования и защита двигателей, оснащенных датчиками PTC. Защита резисторов, подшипников, конденсаторов. Частый пуск, неблагоприятные условия окружающей среды.
Галерея
1/5
—
Габариты
Вес
0.22 кг
Ширина
22.5 мм
Высота
100 мм
Глубина
100 мм
Характеристики
Страна производства
Франция
Потребляемая мощность при удержании, вт
1-1 Вт
Потребляемая мощность при удержании, ва
2.5-2.5 В·А
[uimp] номинальное импульсное допустимое напряжение
2.5 кВ
Номинальная мощность, в·а
100 В·А в 220 V - электрическая устойчивость: 500000 циклы
Тип контактов
1 Н.З. + 1 Н.О. двойное напряжение
Взаимозаменяемость датчиков
маркировочная табличка A в соответствии с IEC 60034-11
Кол-во датчиков
0-6
Maximum short circuit detection resistance
20 Ом
Сброс
автоматический сброс
Сопротивление
1500-1650 Ом сброс<br>2700-3100 Ом срабатывание
Условия эксплуатации
подключение датчиков 400 м >1 мм²<br>подключение датчиков 500 м >1.5 мм²
Рабочая высота
<= 1500 м без ухудшения номинальных значений в зависимости от температуры<br>> 1500...3000 м с ухудшением номинальных значений в зависимости от температуры
Виброустойчивость
1 gn 25...150 Hz в соответствии с IEC 60068-2-6<br>2,5 gn 2...25 Hz в соответствии с IEC 60068-2-6
Ударопрочность
5 gn 11 ms в соответствии с IEC 60068-2-27
Входное напряжение
< 2.5 V (1500 Ом) для датчика<br>< 7,5 В (4000 Ом) для датчика в соответствии с IEC 60034-11
Код совместимости
LT3SA
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-40-85 °C в соответствии с IEC 60068-2-1<br>-40-85 °C в соответствии с IEC 60068-2-2
Профиль кругооборота
ENVEOLI1102029EN
Директива ec rohs
Соответствует
Тип продукта
блоки тепловой защиты по сигналу терморезисторных датчиков
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Краткое название устройства
LT3SA
Момент затяжки
0.8 N.m
Соединения – клеммы
силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0.75-2.5 мм²гибкий с кабельным наконечником<br>силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0.75-2.5 мм²жесткий кабель с кабельным наконечником<br>силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 1-2.5 мм²гибкий без наконечника<br>силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника<br>силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 0.75-2.5 мм²гибкий с кабельным наконечником<br>силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 0.75-2.5 мм²жесткий кабель с кабельным наконечником<br>силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 1-2.5 мм²гибкий без наконечника<br>силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника
Стандарты
IEC 60947-8<br>IEC 60034-11<br>VDE 0660
Степень защиты ip
IP20 в соответствии с IEC 60529<br>IP20 в соответствии с VDE 0106
Отключающая способность
2 А в 24 В постоянный ток DC-13<br>3 А в 250 V переменный ток AC-16<br>6 А в 120 V AC 50/60Hz переменный ток AC-16
Серия продукта
LT3
Функция сигнализации
индикация аварии<br>индикация напряжения
[ue] номинальное рабочее напряжение
250 V переменный ток 50/60 Гц для релейный выход управления
[ui] номинальное напряжение изоляции
релейный выход управления: 500 В переменный ток
Тип привода
автоматический сброс
Рабочая температура
-25-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP110229EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Электромагнитная совместимость
стойкость к электростатическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>стойкость к коммутационным помехам уровень 3 в соответствии с IEC 61000-4-4<br>устойчивость к скачкам тока 1,2/50-8/20 уровень 4 в соответствии с IEC 61000-4-5<br>восприимчивость к электромагнитным полям уровень 3 в соответствии с IEC 61000-4-3<br>стойкость к кратковременным исчезновениям и провалам напряжения питания в соответствии с IEC 61000-4-11
Напряжение цепи управления
115...230 V переменный ток 50/60 Гц
[ith] условный тепловой ток на открытом воздухе
5 А для релейный выход управления
Пределы напряжения цепи управления
0,85...1,1 Uc
