Артикул:
TM3DI32K

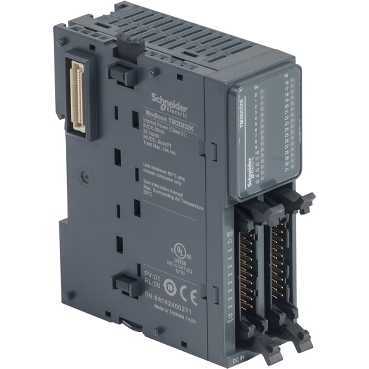

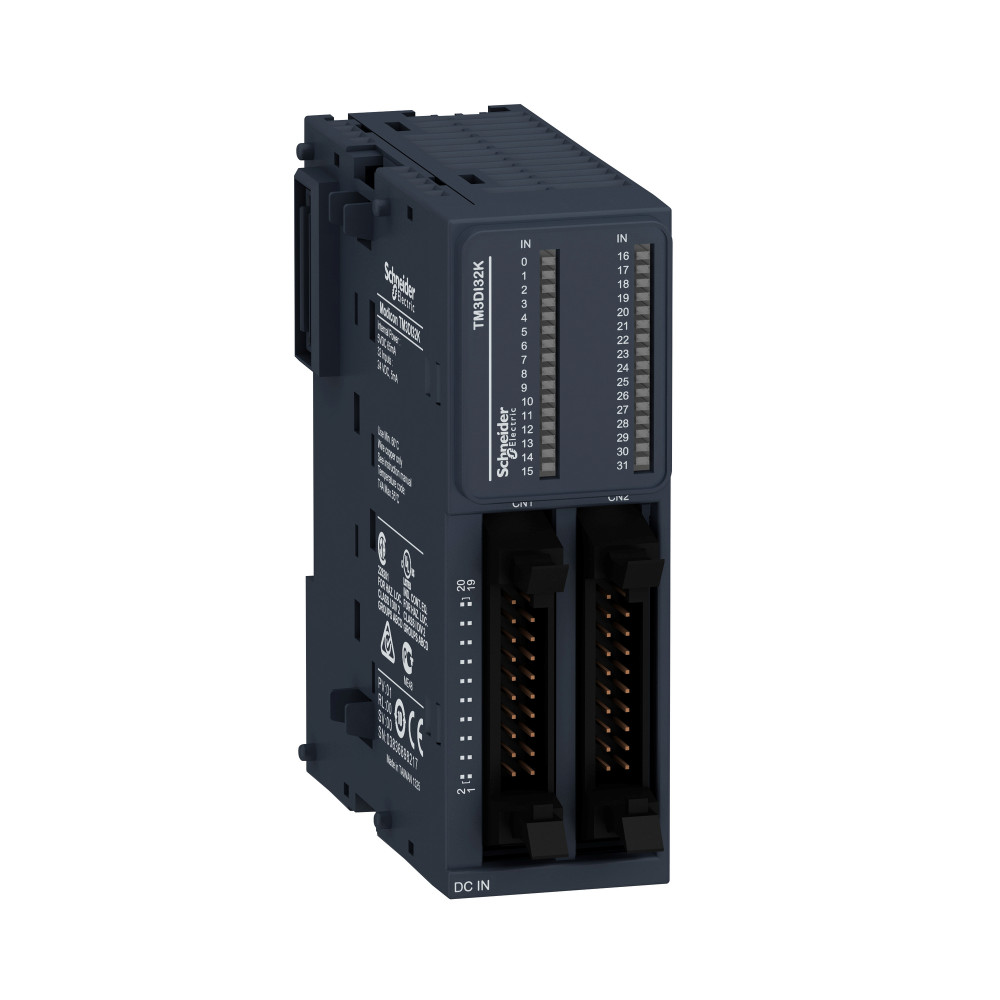

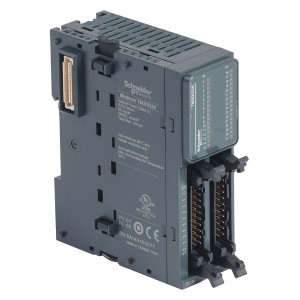

Модуль расширения серии Modicon TM3 Schneider Electric
- кол-во логических входов - 32
- подключение - с помощью разъемов HE 10
- номинальное напряжение - 24 В пост.тока
- монтаж на DIN-рейке или на панели
- размеры - 23.6x90x70 мм.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами
Галерея
1/4
—
Габариты
Вес
0.1 кг
Ширина
33.5 мм
Высота
90 мм
Глубина
81.3 мм
Характеристики
Страна производства
Тайвань
Время срабатывания
4 ms (включение)<br>4 ms (выключение)
Напряжение дискретного входа
24 V
Тип дискретных входов
"приемник" или "источник" (положительн./отрицательн.)
Тип напряжения дискретного входа
пост. Тока
Высота хранения
0-3000 м
Количество дискретных входов
32 для вход в соответствии с МЭК 61131-2 тип 1
Кол-во дискретных входов/выходов
32
Виброустойчивость
3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в панель<br>3 gn в 8.4-150 Гц в панель
Ударопрочность
15 gn для 11 мс
Стойкость к магнитным полям
30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Стойкость к наведенным помехам
10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6<br>3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
Электромагнитное излучение
излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011<br>излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1402009EN
Стойкость к электростатическому разряду
8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
модуль дискретного ввода
Стойкость к коммутационным помехам
1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4
Электрическое соединение
разъем HE -10для входов
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Ток дискретного входа
5 мА для вход
Потребляемый ток
5 мА в 5 В пост. ток через разъем шины (в состоянии откл.)<br>0 мА в 24 В пост. ток через разъем шины (в состоянии вкл.)<br>0 мА в 24 В пост. ток через разъем шины (в состоянии откл.)<br>65 мА в 5 В пост. ток через разъем шины (в состоянии вкл.)
Maximum cable distance between devices
неэкранированный кабель: <30 м для обычный вход
Стандарты
EN/МЭК 61010-2-201<br>EN/IEC 61131-2
Предельный уровень коммутации напряжения в состоянии 1
15...28.8 В для вход
Относительная влажность
10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при хранении)
Предельный уровень коммутации напряжения в состоянии 0
0...5 В для вход
Степень защиты ip
IP20 с защитной крышкой на месте
Сертификаты
cULus<br>C-Tick
Current state 1 guaranteed
>= 2.5 mA (вход)
Высота над уровнем моря
0...2000 м
Current state 0 guaranteed
<= 1 mA (вход)
Температура окружающей среды при хранении
-25-70 °C
Выдерживаемая импульсная помеха
1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Степень загрязнения
2
Температура окружающей среды
-10-35 °C вертикальная установка<br>-10-55 °C горизонтальная утановка
Входной импеданс
4.4 кОм
Серия продукта
Modicon TM3
Монтажная опора
top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответствии с IEC 60715<br>на плате или на панели с помощью монтажного комплекта
Стойкость к электромагнитным полям
10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3<br>1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1402009EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Совместимость серий продукта
Modicon M221<br>Modicon M241<br>Modicon M251
Изоляция
между входом и внутренней логикой в 500 В переменный ток<br>неизолиров.между входами
Маркировка
CE
Локальная индикация
состояние входа: 1 светодиод на каждый канал (зеленый)
