Артикул:
TM5C24D12R

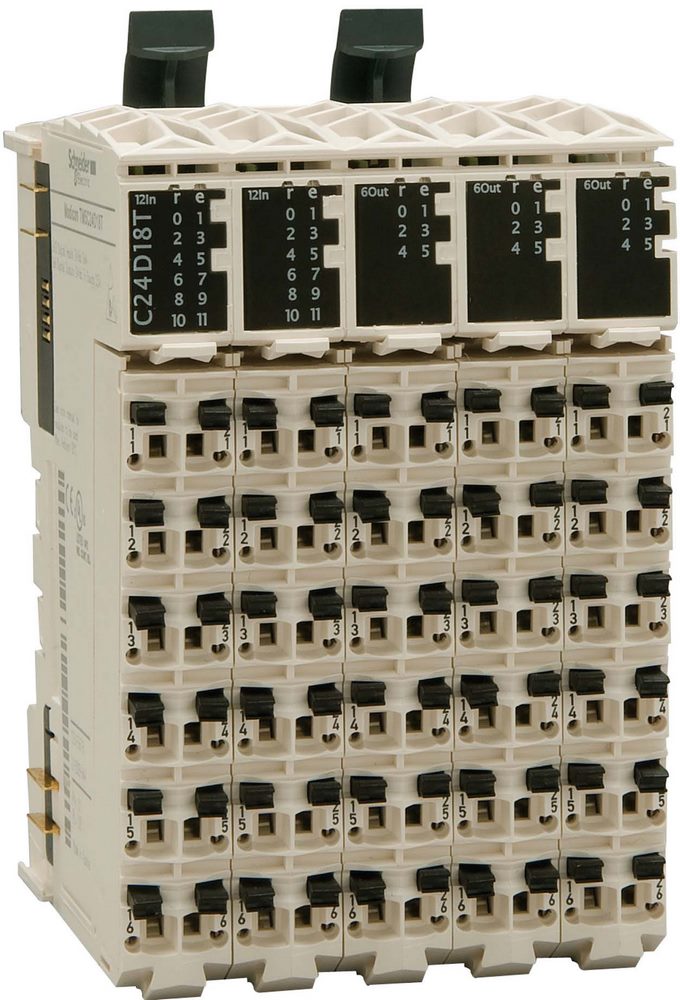

КОМПАКТ МОДУЛЬ 24ВХ 24В=/12ВЫХ РЕЛЕ
Галерея
1/5
—
Габариты
Вес
0.26 кг
Характеристики
Страна производства
Австрия
Выходное напряжение
30 V пост. ток<br>240 V пер. ток
Пределы выходного напряжения
24...36 В пост. ток<br>184...276 В пер. ток
Время срабатывания
<= 12 мс из сост. 0 в сост. 1 для выход<br><= 10 ms из сост. 1 в сост. 0 для выход
Ток дискретного выхода
2 А на выход
Тип дискретного выхода
реле
Напряжение дискретного входа
24 V
Тип дискретных входов
"приемник"
Тип напряжения дискретного входа
пост. Тока
Input filtering
<= 100 ms аппартаное обеспечение<br><= 25 ms настраиваемый с помощью ПО
Минимальный коммутируемый ток
10 мА в 5 V постоянный ток
Высота хранения
0-3000 м
Количество дискретных выходов
12
Количество дискретных входов
24
Maximum power dissipation in w
4.3 Вт
Виброустойчивость
1 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в DIN-рейка
Ударопрочность
15 gn для 11 мс
Функция дискретного выхода
1 Н.О.
Материал шкафа
пластиковый
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1511024EN
Стойкость к электростатическому разряду
4 кВ при контакте в соответствии с EN/IEC 61000-4-2<br>8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
компактный модуль ввода/вывода
Стойкость к коммутационным помехам
1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)<br>1 кВ в соответствии с EN/IEC 61000-4-4 (экранированный кабель)<br>2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
Электрическое соединение
съемный клеммник с пружинным зажимом
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Ток дискретного входа
3.75 мА
Потребляемый ток
68 мА в 5 V постоянный ток шина<br>165 мА в 24 В постоянный ток вход/выход
Стандарты
CSA C22.2 № 213<br>CSA C22,2 No 142<br>IEC 61131-2<br>UL 508
Предельный уровень коммутации напряжения в состоянии 1
>= 15 В
Относительная влажность
5-95 % без образования конденсата
Предельный уровень коммутации напряжения в состоянии 0
<= 5 В
Кол-во вх/вых.
36
Рабочая температура окружающей среды
-10-50 °C (вертикальная установка)<br>-10-60 °C (горизонтальная утановка)
Количество входов-выходов разветвителя ввода-вывода
24 Вх + 12 Вых
Степень защиты ip
IP20 в соответствии с IEC 61131-2
Кол-во модулей
дискретный вход: 2 модули12<br>релейный выход: 2 модули6
Сертификаты
cULus<br>ГОСТ Р<br>CSA<br>C-Tick
Режим подключения
1 провод для дискретный вход
Высота над уровнем моря
0...2000 м
Температура окружающей среды при хранении
-40-70 °C
Выдерживаемая импульсная помеха
0.5 кВ дифференциальн. режим 24 V постоянный ток в соответствии с EN/IEC 61000-4-5<br>1 кВ общий режим 24 V постоянный ток в соответствии с EN/IEC 61000-4-5<br>1 кВ дифференциальн. режим 230 V переменный ток в соответствии с EN/IEC 61000-4-5<br>2 кВ общий режим 230 V переменный ток в соответствии с EN/IEC 61000-4-5
Степень загрязнения
2 в соответствии с IEC 60664
Помеха излучаемая/наведенная
CISPR11
Входной импеданс
6.4 кОм
Логика дискретного выхода
"источник" или "приемник"
Серия продукта
Modicon TM5
Монтажная опора
DIN-рейка
Пределы входного напряжения
20,4...28,2 В
Механическая износостойкость
20000000 циклы
Стойкость к электромагнитным полям
1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3<br>10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1511024EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Электромагнитная совместимость
EN/IEC 61000-4-6
Изоляция
изоляция между каналом и шиной ~500 В (действующее значение)<br>нет изоляции между каналами
Маркировка
CE
Локальная индикация
состояние входа: 24 светодиода (зеленый)<br>блок питания: 4 светодиода (зеленый)<br>блок питания: 4 светодиода (красный)<br>состояние выхода: 12 светодиодов (желтый)
