Артикул:
MVS20N3NW5L

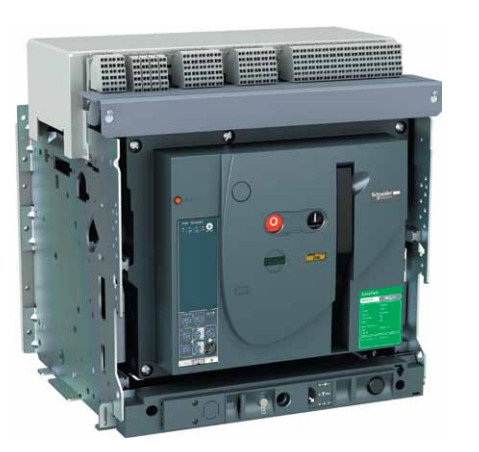

Авт.выкл. EasyPact MVS 2000A 3p 50кА эл.расц. ET5S выдв. с эл.приводом. серия продукта: EasyPact MVS
- диапазон: EasyPact
- наименование изделия: MVS20N
- краткое название устройства: MVS20N
- тип устройства или его аксессуаров: автоматический выключатель
Категория применения : AC-23A.
Преимущества: Простота выбора, приобретения, хранения и установки.
Применение: Здания.
Галерея
1/2
—
Габариты
Вес
70 кг
Ширина
441 мм
Высота
439 мм
Глубина
395 мм
Характеристики
Страна производства
Индия
Логическая селективность zci
с
Диапазон уставок защиты от короткого замыкания isd
9 регулируем. настроек
[tsd] уставка выдержки времени при коротком замыкании
100-400 мс
[icw] номинальный кратковременно допустимый ток
50 кА (1 с) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>42 кА (1 с) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>25 кА (3 с) в 440/690 B переменный ток 50/60 Гц в соответствии с IEC 60947-2
[icm] номинальная включающая способность (на к.з.)
105 кА (Icm) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Местоположение подключения
сзади
Тип защиты
защита от короткого замыкания с малой выдержкой времени<br>защита от перегрузки (с длительной выдержкой времени)<br>мгновенная защита от короткого замыкания
Тип соединения
вертикальный<br>горизонт.
Номинальный ток расцепителя
2000-2000 А
Серия
EasyPact
Код совместимости
MVS20N
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-40-85 °C Без расцепителя<br>-25-85 °C С расцепителем
Профиль кругооборота
ENVEOLI120407EN
Директива ec rohs
Соответствует
Тип продукта
выключатель
Наименование продукта
MVS20N
Описание полюсов
3P
Область применения
распределение
Краткое название устройства
MVS20N
Стандарты
IEC 60947-2
Степень защиты ip
IP40
Сертификаты
CCC<br>CCS<br>IEC<br>ГОСТ
Степень загрязнения
4 в соответствии с IEC 60664-1
Тип сети
переменный ток
Категория применения
category B
Отключающая способность
50 кА Icu в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Соответствие требованиям по изоляции
Да в соответствии с IEC 60947-2
Код отключающей способности
N
Технология расцепителя
электронный
Серия продукта
EasyPact MVS
Монтажная опора
нижняя панель<br>рейка
[ue] номинальное рабочее напряжение
690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[ui] номинальное напряжение изоляции
1000 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[in] номинальный ток
2000 А в 40 °C
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы (с обслуживанием) в соответствии с IEC 60947-2<br>10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Номинал тт автоматического выключателя
2000 А
Номинальный диапазон датчика тока
400/2000 A
Индикация аварии
внутренний сбой<br>перегрузка<br>короткое замыкание
Maximum breaking time
25 мс
[ics] номинальная рабочая отключающая способность
50 кА (Ics) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Maximum closing response time
70 мс
Тип привода
с электродвигательным взводом
Исполнение выключателя
выкатной
Электрическая износостойкость
category B: 6000 циклы 440 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2<br>category B: 4000 циклы 690 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2
[up] номинальное импульсное выдерживаемое напряжение
12 кВ в соответствии с IEC 60947-2
Рабочая температура
-5-70 °C
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP120409EN
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Описание защищенных полюсов
3P 3d
Наименование расцепителя
ET5S
Защитные функции блока управления
LSI
Диапазон уставок мгновенной защиты типа ii
9 регулируем. настроек
Диапазон длительных задержек срабатывания
0,4...1 x In
Задание длительной задержки срабатывания
9 регулируем. настроек
Межполюсный шаг
115 мм без расширителя
[tr] регулируемая уставка времени защиты от перегрузки
0.5-24 с в 6 x Ir
Тип уставки времени срабатывания защиты при коротком замыкании
5 регулируем. настроек
Уставка тока ir защиты с длительной выдержкой времени
9 регулируем. настроек
[isd] уставки тока срабатывания при коротком замыкании
1.5...10 x Ir
Уставка тока мгновенного срабатывания
2...15 x In<br>OFF
