Артикул:
EZC100F3100

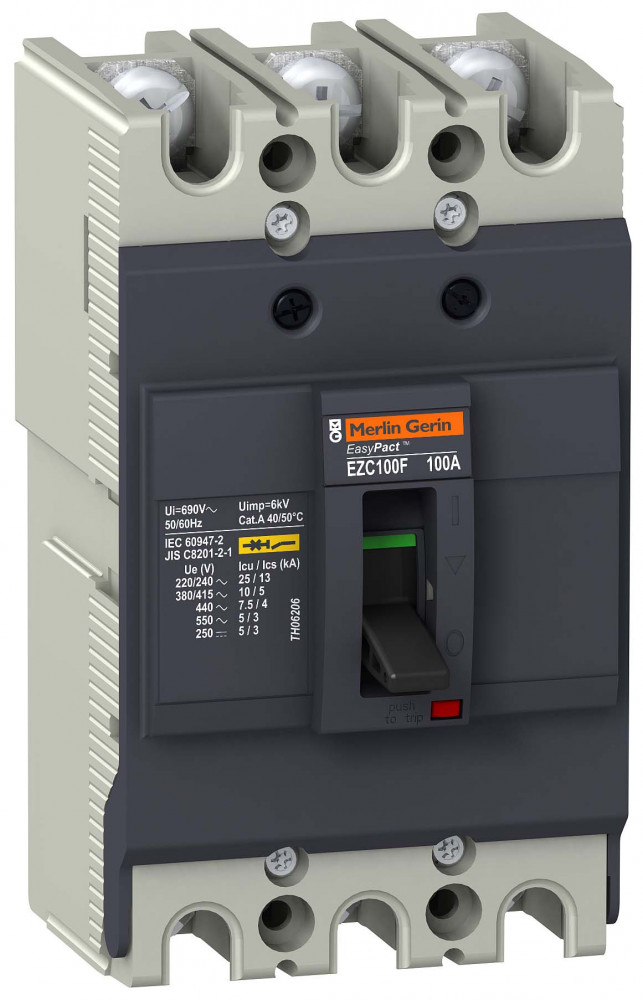

Автоматический выключатель EasyPact EZC100F Schneider Electric; 3P3t; номинальный ток 100 А; Icu = 10 kA при 400/415 В; Ics=50% Icu; расцепитель – термомагнитный, нерегулируемый; ШхГхВ – 75х60х130 мм; исполнение – стационарный; монтаж - на панели.
- Выключатели EasyPact EZC предназначены для защиты распределительных сетей до 690 В пер. тока.
- Обеспечивают защиту от перегрузки и короткого замыкания.
- Возможна эксплуатация при температуре до 50 °С без изменения характеристик.
Галерея
1/7
—
Габариты
Ширина
75 мм
Высота
130 мм
Глубина
60 мм
Характеристики
Страна производства
Таиланд
Тип управления
тумблер
Шаг соединения
25 мм
Наименование автоматического выключателя
Easypact EZC100F
Тип защиты
защита от короткого замыкания<br>защита от перегрузки
Номинальный ток расцепителя
100-100 А в 50 °C
Серия
EasyPact<br>EasyPact
Код совместимости
EZC100
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
выключатель
Наименование продукта
EasyPact EZC
Описание полюсов
3P
Область применения
распределение
Краткое название устройства
Easypact EZC100F
Сегмент рынка
малые коммерческие предприятия
Исполнение монтажа
стационарный
Стандарты
EN/IEC 60947-1<br>JIS C8201-2-2<br>GB/T 14048.2<br>EN/IEC 60947-2
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529
Температура окружающей среды при хранении
-35-85 °C
Степень ударостойкости ik
IK07 в соответствии с МЭК 62262
Степень загрязнения
3 в соответствии с IEC 60664-1<br>3 в соответствии с IEC 947-1
Тип сети
постоянный ток<br>Переменный ток
Категория применения
категория А
Отключающая способность
25 кА Icu в 110...130 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>25 кА Icu в 220...240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>5 кА Icu в 125 В постоянный ток 1P в соответствии с IEC 60947-2<br>5 кА Icu в 250 В постоянный ток 2P в соответствии с IEC 60947-2<br>5 кА Icu в 550 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>10 кА Icu в 380 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>10 кА Icu в 400...415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>7.5 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Соответствие требованиям по изоляции
да в соответствии с IEC 60947-2
Код отключающей способности
F
Технология расцепителя
термомагнитный
Монтажная опора
задняя монтажная панель
[ue] номинальное рабочее напряжение
550 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>250 В постоянный ток в соответствии с IEC 60947-2
[ui] номинальное напряжение изоляции
690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[in] номинальный ток
100 А в 40 °C
Частота сети
50/60 Гц
Установка защиты нейтрали
без защиты
Механическая износостойкость
8500 циклы
Защита от замыкания на землю
Без
[ics] номинальная рабочая отключающая способность
12.5 кА в 110/130 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>12.5 кА в 220/230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>2.5 кА в 125 В постоянный ток в соответствии с IEC 60947-2<br>2.5 кА в 250 В постоянный ток в соответствии с IEC 60947-2<br>2.5 кА в 550 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>5 кА в 380 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>5 кА в 400/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>3.75 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Электрическая износостойкость
категория А: 1500 циклы 415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-2
Индикатор наличия напряжения
прямая индикация положения контакта
Описание защищенных полюсов
3t
Наименование расцепителя
TM-D
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
