Артикул:
33558

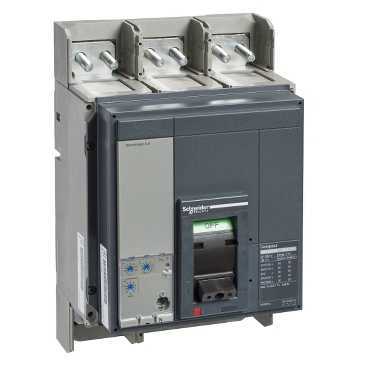

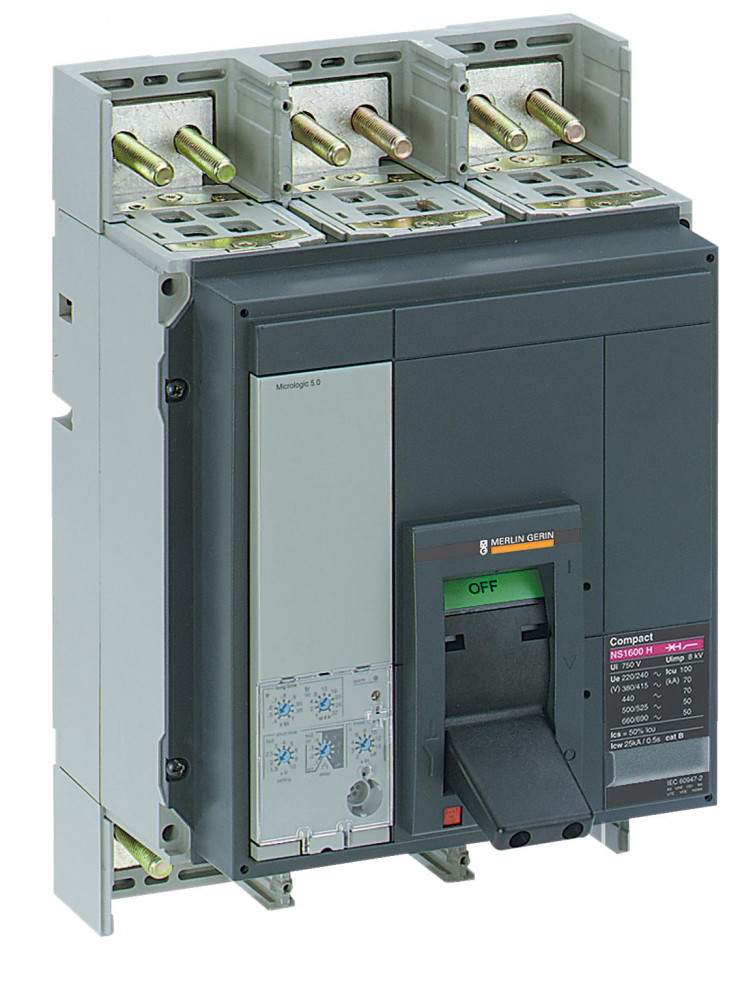

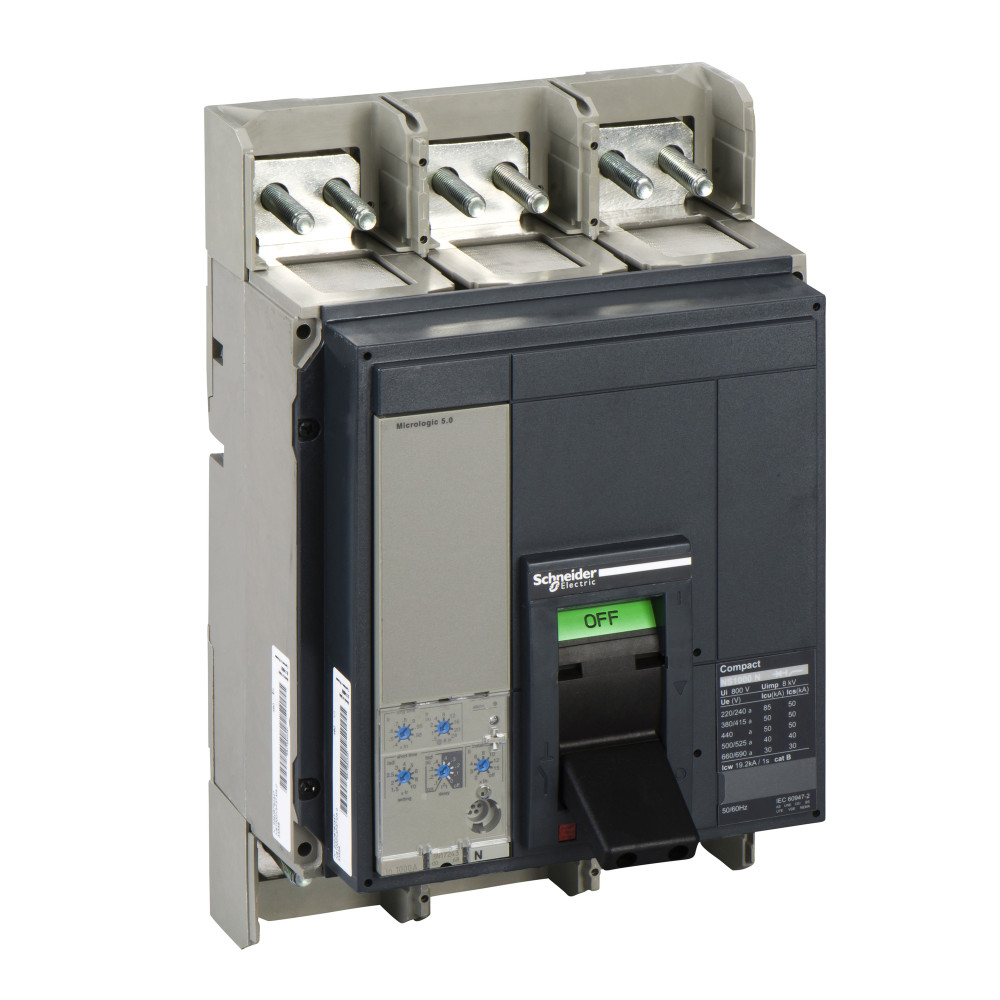

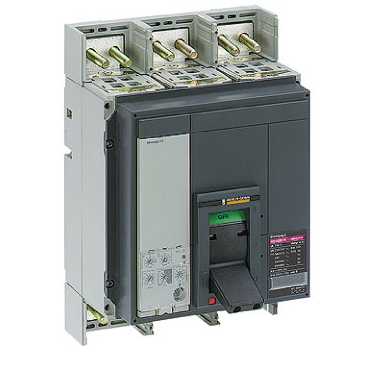

Выключатель-разъединитель Compact NS1000N Schneider Electric, 3-полюсный, номинальный ток 1000 А, Icu = 50 kA при 380/415 В
- с ручным управлением;с блоком управления Micrologic 5.0
- исполнение – стационарный
- переднее присоединение
- монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
Галерея
1/8
—
Габариты
Ширина
210 мм
Высота
327 мм
Глубина
147 мм
Характеристики
Страна производства
Италия
Тип управления
Поворотная рукоятка<br>тумблер
Вспомогательные контакты
1 Н.О./Н.З.
Тип защиты
защита от перегрузки (с длительной выдержкой времени)<br>защита от короткого замыкания с малой выдержкой времени<br>мгновенная защита от короткого замыкания
Рабочая высота
0...2000 м без ухудшения рабочих характеристик<br>2000 m...5000 m с ухудшением рабочих характеристик
Номинальный ток расцепителя
1000-1000 А в 50 °C
Серия
ComPact NS630b...1600<br>Compact
Код совместимости
NS1000
Вес нетто
14 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
выключатель
Наименование продукта
Compact NS
Описание полюсов
3P
Область применения
распределение
Краткое название устройства
Compact NS1000N
Исполнение монтажа
стационарный
Стандарты
EN/IEC 60947-2
Относительная влажность
0-95 %
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP40 в соответствии с МЭК 60529
Сертификаты
ASTA<br>ASEFA
Температура окружающей среды при хранении
-50-85 °C
Степень ударостойкости ik
IK07 в соответствии с EN 50102
Степень загрязнения
3 в соответствии с МЭК 60947
Тип сети
Переменный ток
Категория применения
category B
Отключающая способность
30 кА Icu в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>50 кА Icu в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>50 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>85 кА Icu в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>40 кА Icu в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>N 50 кА 415 V Переменный ток
Соответствие требованиям по изоляции
да в соответствии с EN/IEC 60947-2
Технология расцепителя
электронный
Монтажная опора
задняя монтажная панель
[ue] номинальное рабочее напряжение
690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[in] номинальный ток
1000 А в 50 °C
Частота сети
50/60 Гц
Механическая износостойкость
10000 циклы
Защита от замыкания на землю
Без
[ics] номинальная рабочая отключающая способность
30 кА в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>40 кА в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>50 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>50 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>50 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Электрическая износостойкость
2000 циклы в 690 V In<br>4000 циклы в 690 V In/2<br>5000 циклы в 440 V In<br>6000 циклы в 440 V In/2
[up] номинальное импульсное выдерживаемое напряжение
8 кВ в соответствии с IEC 60947-2
Описание защищенных полюсов
3d
Наименование расцепителя
Micrologic 5.0
Защитные функции блока управления
LSI
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
Диапазон уставок мгновенной защиты типа ii
регулируемый
Диапазон длительных задержек срабатывания
0,4...1 x In
Задание длительной задержки срабатывания
9 регулируем. настроек
Тепловая память
20 mn
Межполюсный шаг
70 мм
Потери мощности
22 Вт
[tr] регулируемая уставка времени защиты от перегрузки
12.5-600 с в 1,5 x Ir<br>0.5-24 с в 6 x Ir<br>0.7-16.6 с в 7,2 x Ir
Тип уставки времени срабатывания защиты при коротком замыкании
регулируемая
Уставка тока ir защиты с длительной выдержкой времени
9 регулируемых настроек
Локальная индикация
Индикация аварии: 4 светодиода (красный)<br>перегрузка: 1 светодиод (желтый)
[isd] уставки тока срабатывания при коротком замыкании
1.5...10 x Ir
Уставка тока мгновенного срабатывания
OFF<br>2...15 x In
[tsd] диапазон регулирования уставки времени задержки срабатывания защиты от кз
0.1-0.4 с I²t=on<br>0-0.4 с I²t=off
Диапазон уставок защиты от короткого замыкания [isd]
9 регулируемых настроек
[icw] номинальный кратковременно выдерживаемый ток
19.2 кА 1 с в соответствии с IEC 60947-2
