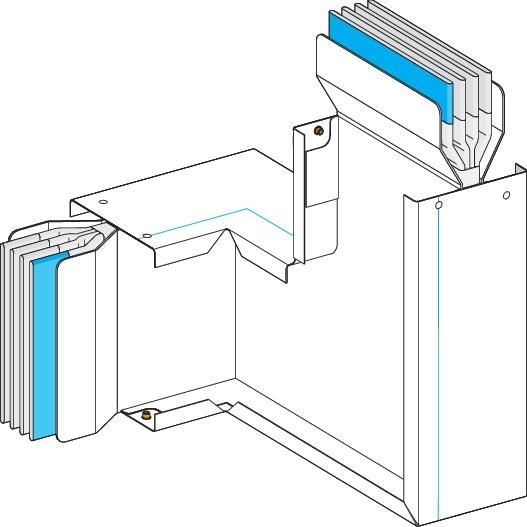

СЕКЦИЯ УГЛОВАЯ №1

140 мм

направление 2 : 360-739 мм

направление 1 : 300-300 мм<br>направление 3 : 440-440 мм

Венгрия

90-90 °

усиленный контур

L: X1 35 °C= 0.007 mΩ/m при Inc и 50 Гц<br>L – L: Rb0 20 °C= 0.015 mΩ/m метод полного сопротивления<br>L – PE: Rb0 20 °C= 0.11 mΩ/m метод полного сопротивления<br>L – L: Rb1 35 °C= 0.019 mΩ/m при Inc методом полного сопротивления<br>L – PE: Rb1 35 °C= 0.141 mΩ/m при Inc методом полного сопротивления<br>L – N: R0 20 °C= 0.037 mΩ/m метод симметричных составляющих<br>L – N: X0 20 °C= 0.024 mΩ/m метод симметричных составляющих<br>L – N: Z0 20 °C= 0.044 mΩ/m метод симметричных составляющих<br>L – N: Rb0 20 °C= 0.015 mΩ/m метод полного сопротивления<br>L – N: Rb1 35 °C= 0.02 mΩ/m при Inc методом полного сопротивления<br>PE: 20 °C= 0.08 mΩ/m<br>L – L: Xb 35 °C= 0.008 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L: R20 20 °C= 0.007 mΩ/m<br>L – PE: Xb 35 °C= 0.084 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: Xb 35 °C= 0.013 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L: R1 35 °C= 0.009 mΩ/m при Inc и 50 Гц<br>L: Z1 35 °C= 0.012 mΩ/m при Inc и 50 Гц<br>L – PE: R0 20 °C= 0.238 mΩ/m метод симметричных составляющих<br>L – PE: X0 20 °C= 0.113 mΩ/m метод симметричных составляющих<br>L – PE: Z0 20 °C= 0.263 mΩ/m метод симметричных составляющих

3L + N + PER

114 кг/м

33-100 % 3200 А<br>15-33 % 4000 А<br>0-15 % 5000 А

9025 А²·с

3 µT

95 кА

стандарт

направление 1 : плашмя к вправо<br>направление 2 : на ребро к вверх

209 кА

медь

Canalis

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

N/A

стандартное исполнение

Соответствует

разветвленная угловая секция

медь

На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.

KT

смена направления

KTC

полиэфирная пленка

МЭК 61439-1<br>МЭК 61439-6

0-35 °C (100 % от In)<br>35-40 °C (95 % от In)<br>40-45 °C (90 % от In)<br>45-50 °C (84 % от In)<br>50-55 °C (79 % от In)

IP55 в соответствии с IEC 60529

Canalis

1000 V

1000 В

50/60 Гц

IK08 в соответствии с IEC 62262

Содержание особо опасных веществ не превышает пороговую величину

да

да

ENVPEP1307067EN

Грин Премиум продукция

Декларация по умолчанию (продукт вне сферы действия RoHS Китая)

да

да

справа

<0.0008 В с коэффициентом мощности = 1 в 50 Гц при 1 A на 100 м длины<br><0.001 В с коэффициентом мощности = 0.9 в 50 Гц при 1 A на 100 м длины<br><0.001 В с коэффициентом мощности = 0.8 в 50 Гц при 1 A на 100 м длины<br><0.001 В с коэффициентом мощности = 0.7 в 50 Гц при 1 A на 100 м длины

соединительный блок<br>секция кабельного канала

5000 А в 35 °C

на заказ
