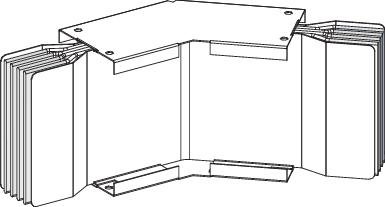

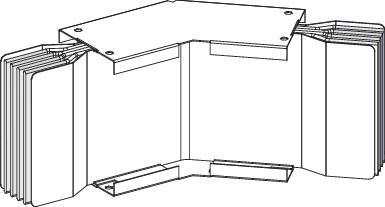

СЕКЦИЯ УГЛОВАЯ ГОРИЗОНТАЛЬНАЯ №2

140 мм

324-324 мм

направление 1 : 300-300 мм<br>направление 2 : 300-300 мм

Венгрия

91-179 °

усиленный контур

L – PE: Rb0 20 °C= 0.135 mΩ/m метод полного сопротивления<br>L – PE: X0 20 °C= 0.147 mΩ/m метод симметричных составляющих<br>L – PE: Z0 20 °C= 0.315 mΩ/m метод симметричных составляющих<br>L – L: Rb0 20 °C= 0.019 mΩ/m метод полного сопротивления<br>L – L: Rb1 35 °C= 0.024 mΩ/m при Inc методом полного сопротивления<br>L – PE: Rb1 35 °C= 0.173 mΩ/m при Inc методом полного сопротивления<br>L – N: R0 20 °C= 0.046 mΩ/m метод симметричных составляющих<br>L – N: X0 20 °C= 0.03 mΩ/m метод симметричных составляющих<br>L – N: Z0 20 °C= 0.055 mΩ/m метод симметричных составляющих<br>L – N: Rb1 35 °C= 0.024 mΩ/m при Inc методом полного сопротивления<br>PE: 20 °C= 0.093 mΩ/m<br>L: X1 35 °C= 0.007 mΩ/m при Inc и 50 Гц<br>L: R20 20 °C= 0.009 mΩ/m<br>L – L: Xb 35 °C= 0.01 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – PE: Xb 35 °C= 0.106 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: Xb 35 °C= 0.016 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: Rb0 20 °C= 0.019 mΩ/m метод полного сопротивления<br>L: R1 35 °C= 0.012 mΩ/m при Inc и 50 Гц<br>L: Z1 35 °C= 0.014 mΩ/m при Inc и 50 Гц<br>L – PE: R0 20 °C= 0.279 mΩ/m метод симметричных составляющих

3L + N + PE

92 кг/м

33-100 % 2500 А<br>15-33 % 3200 А<br>0-15 % 4000 А

8100 А²·с

2.1 µT

90 кА

стандарт

направление 1 : плашмя к вправо

198 кА

медь

Canalis

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

стандартное исполнение

угловая секция

медь

KT

смена направления

KTC

полиэфирная пленка

МЭК 61439-6<br>МЭК 61439-1

0-35 °C (100 % от In)<br>35-40 °C (95 % от In)<br>40-45 °C (90 % от In)<br>45-50 °C (84 % от In)<br>50-55 °C (79 % от In)

IP55 в соответствии с IEC 60529

Canalis

1000 V

1000 В

50/60 Гц

IK08 в соответствии с IEC 62262

слева

<0.001 В с коэффициентом мощности = 1 в 50 Гц при 1 A на 100 м длины<br><0.0012 В с коэффициентом мощности = 0.9 в 50 Гц при 1 A на 100 м длины<br><0.0012 В с коэффициентом мощности = 0.8 в 50 Гц при 1 A на 100 м длины<br><0.0012 В с коэффициентом мощности = 0.7 в 50 Гц при 1 A на 100 м длины

секция кабельного канала<br>соединительный блок

4000 А в 35 °C

стандартная длина
