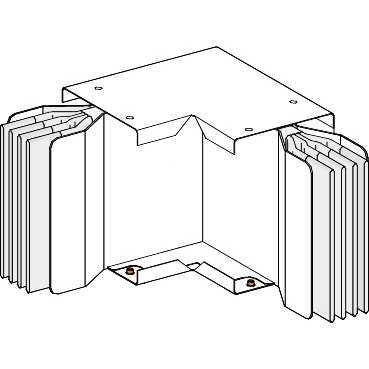

СЕКЦИЯ УГЛОВАЯ ГОРИЗОНТАЛЬНАЯ №1

140 мм

74-74 мм

направление 1 : 300-300 мм<br> направление 2 : 300-300 мм

Венгрия

90-90 °

усиленный контур

L: R1 35 °C= 0.096 mΩ/m при Inc и 50 Гц<br>L: X1 35 °C= 0.018 mΩ/m при Inc и 50 Гц<br>L – PE: X0 20 °C= 0.762 mΩ/m метод симметричных составляющих<br>L – PE: Z0 20 °C= 1.111 mΩ/m метод симметричных составляющих<br>L – L: Rb0 20 °C= 0.16 mΩ/m метод полного сопротивления<br>L – PE: Rb0 20 °C= 0.531 mΩ/m метод полного сопротивления<br>L – L: Rb1 35 °C= 0.193 mΩ/m при Inc методом полного сопротивления<br>L – PE: Rb1 35 °C= 0.641 mΩ/m при Inc методом полного сопротивления<br>L – L: Xb 35 °C= 0.04 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – PE: Xb 35 °C= 0.426 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: R0 20 °C= 0.345 mΩ/m метод симметричных составляющих<br>L – N: X0 20 °C= 0.143 mΩ/m метод симметричных составляющих<br>L – N: Z0 20 °C= 0.373 mΩ/m метод симметричных составляющих<br>L – N: Rb0 20 °C= 0.161 mΩ/m метод полного сопротивления<br>L – N: Rb1 35 °C= 0.194 mΩ/m при Inc методом полного сопротивления<br>L – N: Xb 35 °C= 0.064 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L: R20 20 °C= 0.079 mΩ/m<br>L: Z1 35 °C= 0.097 mΩ/m при Inc и 50 Гц<br>PE: 20 °C= 0.203 mΩ/m<br>L – PE: R0 20 °C= 0.809 mΩ/m метод симметричных составляющих

3L + N + PE

13 кг/м

0-15 % 800 А<br>15-33 % 1000 А<br>33-100 % 1250 А

961 А²·с

0.4 µT

стандарт

направление 1 : плашмя к вправо

64 кА

медь

Canalis<br>Canalis

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

стандартное исполнение

угловая секция

алюминий

KT

смена направления

KTA

полиэфирная пленка

МЭК 61439-1<br>МЭК 61439-6

0-35 °C (100 % от In)<br>35-40 °C (97% от In)<br>40-45 °C (93 % от In)<br>45-50 °C (90 % от In)<br>50-55 °C (86 % от In)

IP55 в соответствии с МЭК 60529

IK08 в соответствии с МЭК 62262

1000 V

1000 В

50/60 Гц

справа

<0.0083 В с коэффициентом мощности = 1 в 50 Гц при 1 A на 100 м длины<br> <0.0081 В с коэффициентом мощности = 0.9 в 50 Гц при 1 A на 100 м длины<br> <0.0076 В с коэффициентом мощности = 0.8 в 50 Гц при 1 A на 100 м длины<br> <0.0069 В с коэффициентом мощности = 0.7 в 50 Гц при 1 A на 100 м длины

соединительный блок<br>секция кабельного канала

800 А в 35 °C

стандартная длина

31 кА
