Артикул:
RE22R2MYMR
Передатчик беспроводной кнопки серии Harmony XB5R Schneider Electric; предназначен для установки устройств управления XB5R Ø 22 мм; материал окантовки – пластик; количество каналов – 1; протокол обмена данными – Zigbee; макс. дальность обнаружения - 100 м (на открытом пространстве), 25 м (в пластиковом или металлическом корпусе), 300 м (в металлическом корпус с применением антенны); ШхВхГ – 41,5х30х43 мм; способ установки - крепежная гайка под головкой; степень защиты - IP65/IK03.
Габариты
Ширина
22.5 мм
Характеристики
Страна производства
Индонезия
Тип управления
поворотная ручка<br>кнопка диагностики<br>потенциометр внешний
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
[us] номинальное напряжение сети
24...240 В пер./пост. тока 50/60 Гц
Тип контактов
1 переключающ. контакт с задержкой срабатывания или мгновенный, не содержит кадмий<br>2 переключающ. контакт с задержкой срабатывания, не содержит кадмий
Частота сети питания
50...60 Hz +/- 5 %
Тип дискретного выхода
реле
Минимальный коммутируемый ток
10 мА в 5 В пост. ток
Монтажное положение
любое положение
Виброустойчивость
20 m/s² (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn неработающий для 11 мс в соответствии с IEC 60068-2-27<br>5 gn в рабочем режиме для 11 мс в соответствии с IEC 60068-2-27
Электрическая прочность изоляции
2.5 кВ для 1 мА/1 минута в 50 Гц между реле выхода и источником питания с стандартная изоляция в соответствии с IEC 61812-1
Функциональность
мультифункция
Макс. коммутируемый ток
8 А
Макс. коммутируемое напряжение
250 В пер. ток
Потребляемая мощность (ва)
3-3 В·А в 240 В пер. ток
Входное напряжение
<= 2.4 В
Серия
Zelio Time
Директивы
2004/108/EC - электромагнитная совместимость<br>2006/95/EC - директива по низкому напряжению
Вес нетто
0.105 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Мин. длительность импульса
100 мс с включенной параллельно нагрузкой<br>30 мс

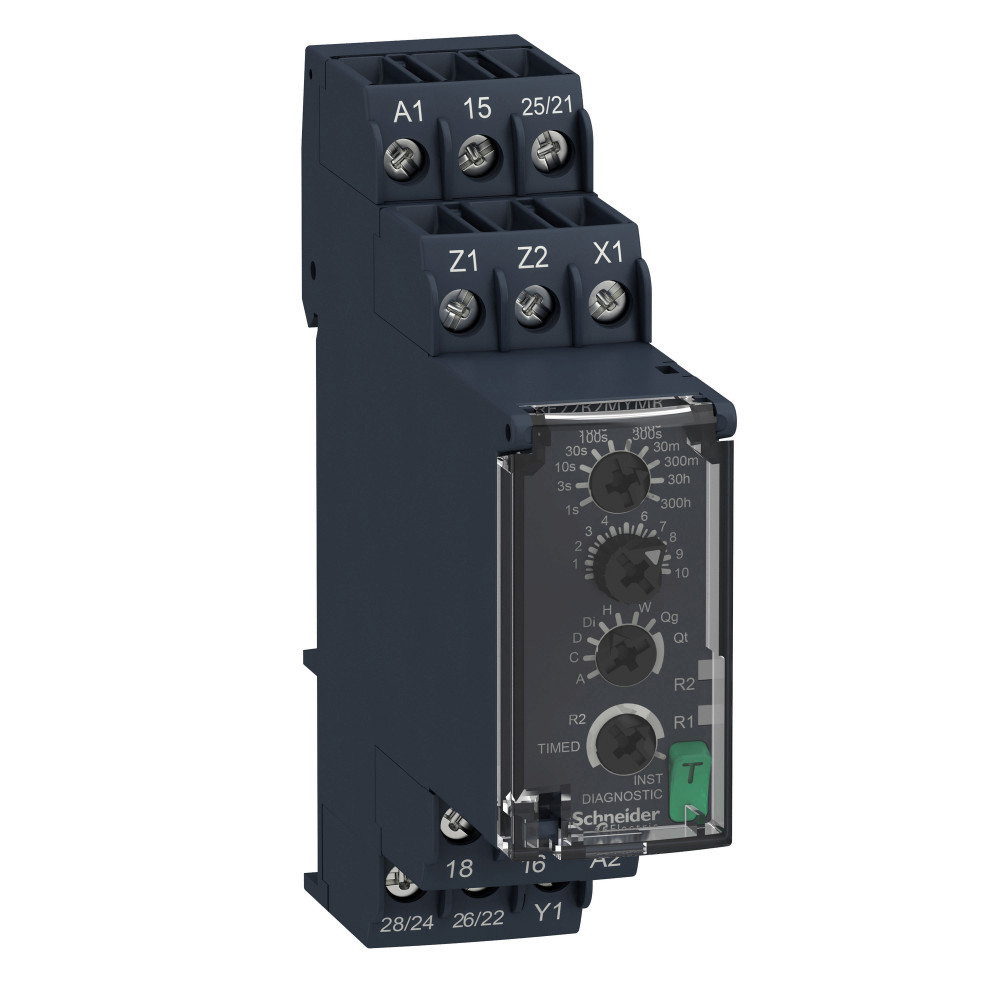

Тип продукта
модульное реле времени
Коммутационная способность, в·а
2000 В·А
Тип задержки
Ht<br>Dit<br>Qgt<br>D<br>Dt<br>W<br>Ct<br>Dw<br>A<br>Qt<br>Qtt<br>Diw<br>C<br>Wt<br>Di<br>Hw<br>Qg<br>At<br>Aw<br>H
Отклонение ном. характеристик в зависимости от температуры
+/- 0,05 %/°C
Повторяемость позиционирования
+/- 0,5 % в соответствии с IEC 61812-1
Краткое название устройства
RE22
Материал корпуса
самозатухающий
Момент затяжки
0.6-1 Н-м в соответствии с МЭК 60947-1
Потребляемая мощность, вт
1.5 Вт в 240 В постоянный ток
Номинальный выходной ток
8 А
Время сброса
120 мс при снятии напряжения
Соединения – клеммы
винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника<br>винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) Гибкий С кабельным наконечником
Сопротивление изоляции
100 МОм в 500 В пост. ток в соответствии с IEC 60664-1
Светодиодный индикатор состояния
зеленый светодиодная подсветка (постоянный) для шкала указателя индикации<br>желтый светодиод (постоянный) для выходное реле под напряжением<br>желтый светодиод (быстрое мигание) для расчет времени в процессе и деактивир.выходном реле<br>желтый светодиод (медленное мигание) для расчет времени в процессе и активир.выходном реле
Погрешность задержки срабатывания
+/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Стандарты
UL 508<br>IEC 61812-1
Относительная влажность
95-95 % в 25-55 °C
Рабочая температура окружающей среды
-20-60 °C
Степень защиты ip
корпус: IP40 в соответствии с МЭК 60529<br>зажимы: IP20 в соответствии с МЭК 60529<br>передняя панель: IP50 в соответствии с МЭК 60529
Сертификаты
RCM<br>CE<br>China RoHS<br>EAC<br>CSA<br>CCC<br>UL<br>GL
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
3 в соответствии с IEC 60664-1
Монтажная опора
DIN рейка 35 мм в соответствии с EN/IEC 60715
Механическая износостойкость
10000000 циклы
Электрическая износостойкость
100000 циклы, 8 А в 250 В, AC-1<br>100000 циклы, 2 А в 24 В, DC-1
[up] номинальное импульсное выдерживаемое напряжение
5 кВ для 1.2-50 мкс в соответствии с IEC 60664-1
Категория перенапряжения
III в соответствии с IEC 60664-1
Диапазон напряжения
0,85...1,1 Us
Диапазон задержки
3...30 мин<br>30...300 мин<br>0.3...3 с<br>3...30 ч<br>10...100 с<br>1...10 с<br>0.05...1 с<br>30...300 с<br>30...300 ч<br>3...30 с
Длина пути тока утечки
4 kV/3 в соответствии с IEC 60664-1
Отклонение напряжения
+/- 0,2 %/В
Maximum delay response
100 мс
Time delay type
A, At, Aw, C, Ct, D, Di, Dit, Diw, Dt, Dw, H, Ht, Hw, Qg,Qgt,Qgw,Qt,Qtt,Qtw,W,Wt
Электромагнитная совместимость
тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с IEC 61000-4-4<br>стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с IEC 61000-4-5<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 kV (общий режим)уровень 3 в соответствии с IEC 61000-4-5<br>электростатический разряд - контрольный уровень: 6 кВ (разряд при контакте)уровень 3 в соответствии с IEC 61000-4-2<br>электростатический разряд - контрольный уровень: 8 кВ (выброс воздуха)уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 V/m (80 МГц...1 ГГц)уровень 3 в соответствии с IEC 61000-4-3<br>наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц)уровень 3 в соответствии с IEC 61000-4-6<br>коммутационные помехи - контрольный уровень: 2 kV (прямое прикосновение)уровень 3 в соответствии с IEC 61000-4-4<br>стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11
Contacts type and composition
2 C/O
Данные о безопасности и надежности
B10d = 160000<br>MTTFd = 171.2 лет
