Артикул:
RE22R2CMR

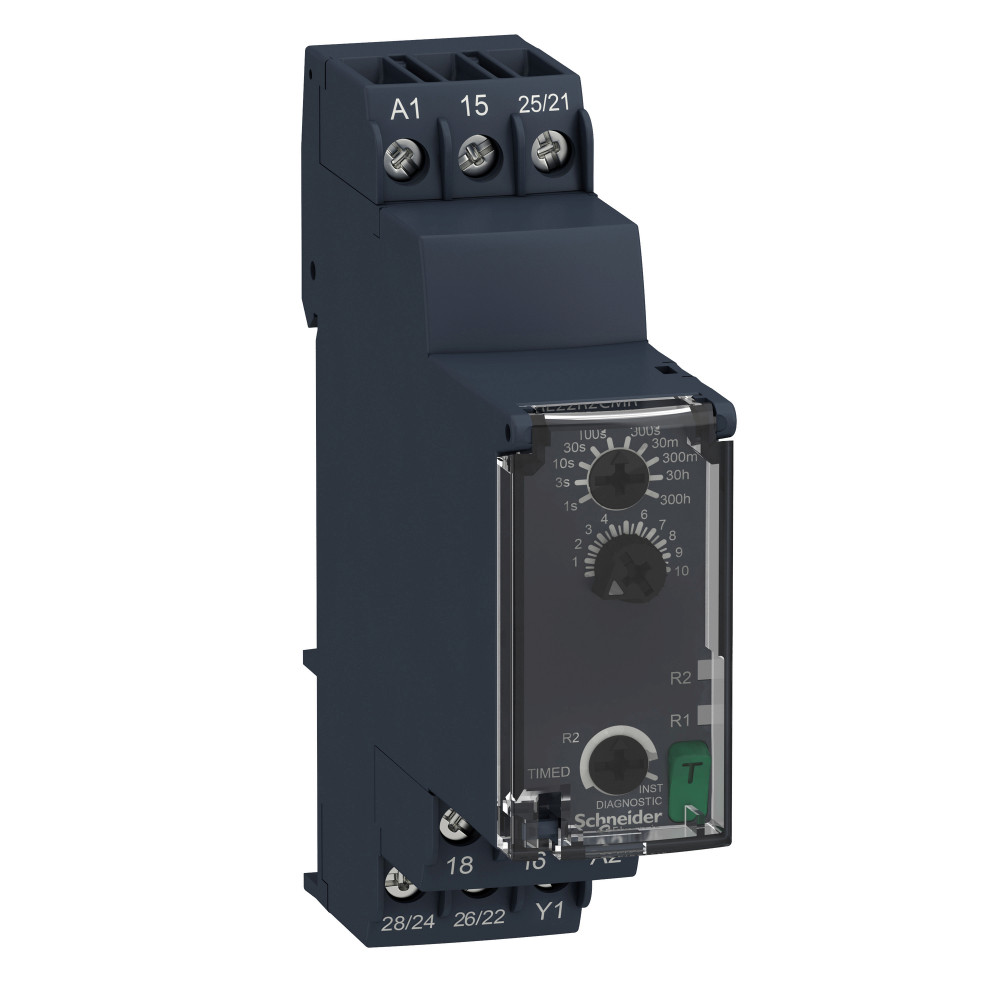

Реле времени RE22R2CMR. серия продукта: Zelio Time - тип устройства или его аксессуаров: модульное реле времени - тип дискретного выхода: реле - краткое название устройства: RE22 - номинальный выходной ток: 8 А. Преимущества: Просто гениальные реле времени. Точная регулировка и надежные монтажные схемы со стороны реле Zelio Time делают их простыми, быстрыми и легкими в настройке. Количество выходов, а также предлагаемые винтовые или пружинные контакты делают Zelio Time гибким, высокоэффективным решением.... применения: - Промышленность и строительная отрасль: пульты управления простым оборудованием, управление процессами., Области применения, где требуется частая и простая регулировка времени циклов....
Габариты
Ширина
22.5 мм
Характеристики
Страна производства
Индонезия
Тип управления
поворотная ручка<br>кнопка диагностики
[uc] напряжение цепи управления
24...240 В
[us] номинальное напряжение сети
24...240 В пер./пост. тока 50/60 Гц
Тип контактов
1 переключающ. контакт с задержкой срабатывания или мгновенный, не содержит кадмий<br>2 переключающ. контакт с задержкой срабатывания, не содержит кадмий
Частота сети питания
50...60 Hz +/- 5 %
Тип дискретного выхода
реле
Минимальный коммутируемый ток
10 мА в 5 В постоянный ток
Тип выхода
релейных выхода
Монтажное положение
любое положение
Стойкость к кратковременным исчезновениям
10 мс
Виброустойчивость
20 m/s² (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn неработающий для 11 мс в соответствии с IEC 60068-2-27<br>5 gn в рабочем режиме для 11 мс в соответствии с IEC 60068-2-27
Электрическая прочность изоляции
2.5 кВ для 1 мА/1 минута в 50 Гц между реле выхода и источником питания с стандартная изоляция в соответствии с IEC 61812-1
Функциональность
выключение задержки времени
Макс. коммутируемый ток
8 А
Макс. коммутируемое напряжение
250 В переменный ток
Потребляемая мощность (ва)
3-3 В·А в 240 В переменный ток
Входное напряжение
<= 2.4 В
Серия
Реле времени Harmony
Директивы
2006/95/EC - директива по низкому напряжению<br>2004/108/EC - электромагнитная совместимость
Вес нетто
0.105 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Мин. длительность импульса
100 мс с включенной параллельно нагрузкой<br>30 мс
Тип продукта
Однофункциональное реле
Коммутационная способность, в·а
2000 В·А
Тип задержки
задержка отключения
Повторяемость позиционирования
+/- 0,5 % в соответствии с IEC 61812-1
Краткое название устройства
RE22
Материал корпуса
самозатухающий
Момент затяжки
0.6-1 Н·м в соответствии с IEC 60947-1
Потребляемая мощность, вт
1.5 Вт в 240 В Постоянный ток (DC)
Время сброса
120 мс при снятии напряжения
Номинальных выходной ток
8 А
Соединения – клеммы
винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника<br>винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником
Сопротивление изоляции
100 МОм в 500 В постоянный ток в соответствии с IEC 60664-1
Светодиодный индикатор состояния
Зеленый светодиодная подсветка (постоянный) для шкала указателя индикации<br>желтый светодиод (постоянный) для выходное реле под напряжением<br>желтый светодиод (Быстрое мигание) для расчет времени в процессе и деактивир.выходном реле<br>желтый светодиод (Медленное мигание) для расчет времени в процессе и активир.выходном реле
Погрешность задержки срабатывания
+/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Стандарты
UL 508<br>IEC 61812-1
Относительная влажность
95-95 % в 25-55 °C
Рабочая температура окружающей среды
-20-60 °C
Степень защиты ip
корпус: IP40 в соответствии с МЭК 60529<br>зажимы: IP20 в соответствии с МЭК 60529<br>передняя панель: IP50 в соответствии с МЭК 60529
Сертификаты
CSA<br>CCC<br>RCM<br>CE<br>GL<br>UL<br>EAC
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
3 в соответствии с IEC 60664-1
Монтажная опора
DIN-рейка 35 мм в соответствии с EN/IEC 60715
[in] номинальный ток
5 А
Механическая износостойкость
10000000 циклы
Электрическая износостойкость
100000 циклы, 8 А в 250 В, AC-1<br>100000 циклы, 2 А в 24 В, DC-1
Категория перенапряжения
III в соответствии с IEC 60664-1
Диапазон напряжения
0,85...1,1 Us
Диапазон задержки
10...100 с<br>3...30 ч<br>1...10 с<br>3...30 с<br>30...300 ч<br>0.3...3 с<br>0.05...1 с<br>30...300 мин<br>30...300 с<br>3...30 мин
Длина пути тока утечки
4 kV/3 в соответствии с IEC 60664-1
Отклонение напряжения
+/- 0,2 %/В
Maximum delay response
100 мс
Time delay type
C
Электромагнитная совместимость
тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с МЭК 61000-4-4<br>Испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с МЭК 61000-4-5<br>Испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 кВ (общий режим)уровень 3 в соответствии с МЭК 61000-4-5<br>Электростатический разряд - контрольный уровень: 6 кВ (Разряд при контакте)уровень 3 в соответствии с МЭК 61000-4-2<br>Электростатический разряд - контрольный уровень: 8 кВ (Выброс воздуха)уровень 3 в соответствии с МЭК 61000-4-2<br>Испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 В/м (80 МГц...1 ГГц)уровень 3 в соответствии с МЭК 61000-4-3<br>Наведенные РЧ помехи - контрольный уровень: 10 В (0,15...80 МГц)уровень 3 в соответствии с МЭК 61000-4-6<br>коммутационные помехи - контрольный уровень: 2 кВ (прямое прикосновение)уровень 3 в соответствии с МЭК 61000-4-4<br>стойкость к кратковременным исчезновениям и провалам - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11<br>стойкость к кратковременным исчезновениям и провалам - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11
Отклонение ном. характеристик в зависимост
+/- 0,05 %/°C
Contacts type and composition
2 C/O
[up] номинальное импульсное выдерживаемое на
5 кВ для 1.2-50 мкс в соответствии с IEC 60664-1
Данные о безопасности и надежности
MTTFd = 251.1 лет<br>B10d = 230000
