Артикул:
RE22R1QMQ

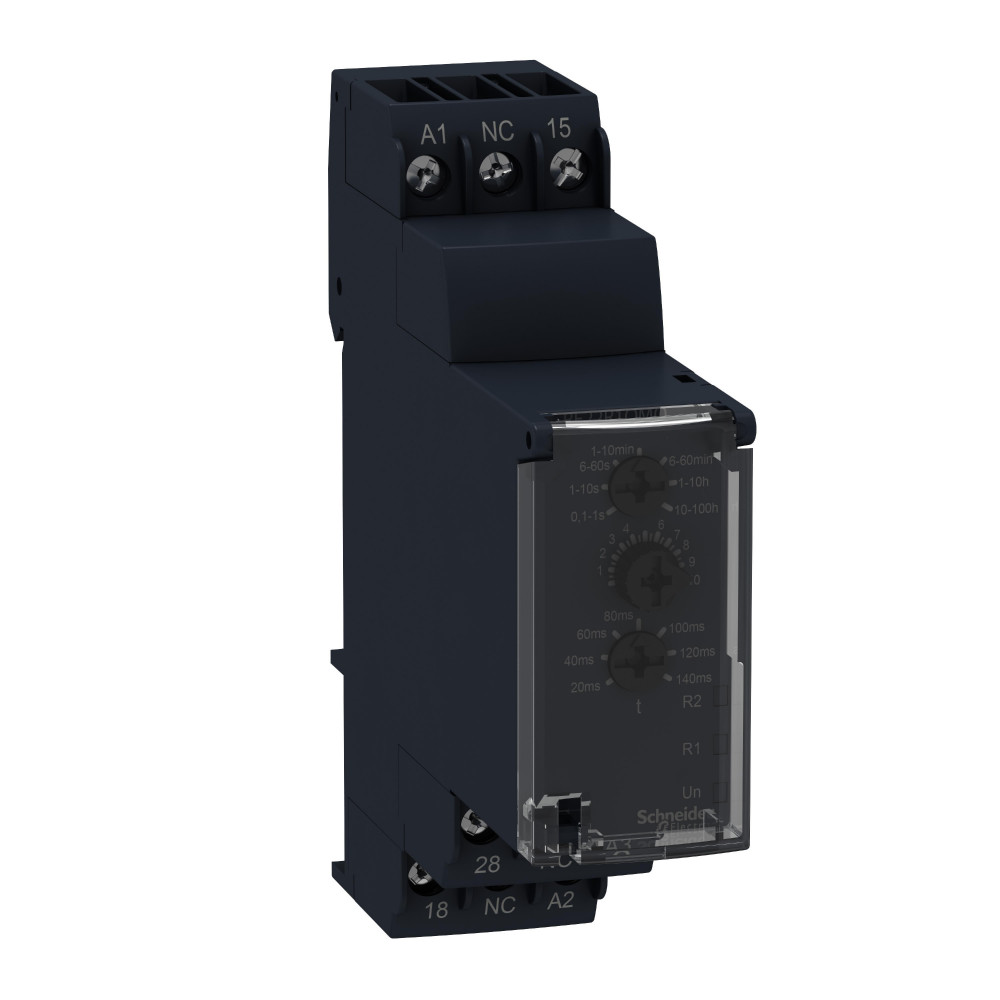

Реле времени RE22R1QMQ. серия продукта: Zelio Time - тип устройства или его аксессуаров: модульное реле времени - тип дискретного выхода: реле - краткое название устройства: RE22 - номинальный выходной ток: 8 А. Преимущества: Просто гениальные реле времени. Точная регулировка и надежные монтажные схемы со стороны реле Zelio Time делают их простыми, быстрыми и легкими в настройке. Количество выходов, а также предлагаемые винтовые или пружинные контакты делают Zelio Time гибким, высокоэффективным решением.... применения: - Промышленность и строительная отрасль: пульты управления простым оборудованием, управление процессами., Области применения, где требуется частая и простая регулировка времени циклов....
Галерея
1/2
—
Габариты
Вес
0.093 кг
Ширина
22.5 мм
Характеристики
Страна производства
Индонезия
Тип управления
поворотная ручка передняя панель
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
[us] номинальное напряжение сети
380...440 В переменный ток<br>230...240 В переменный ток
Тип контактов
1 переключающ. контакт с задержкой срабатывания
Частота сети питания
50...60 Hz +/- 5 %
Тип дискретного выхода
реле
Минимальный коммутируемый ток
10 мА в 5 В
Монтажное положение
любое положение относительно обычной вертикальной монтажной поверхности
Виброустойчивость
20 m/s² (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Электрическая прочность изоляции
2.5 кВ для 1 мА/1 минута в 50 Гц в соответствии с IEC 61812-1
Функциональность
star-delta starter timing
Макс. коммутируемый ток
8 мА
Макс. коммутируемое напряжение
250 В
Потребляемая мощность (ва)
8-8 В·А в 230...240 В<br>17-17 В·А в 380...440 В
Директивы
2004/108/EC - электромагнитная совместимость<br>2006/95/EC - директива по низкому напряжению
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1401008EN
Мин. длительность импульса
30 мс<br>100 мс под нагрузкой
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
модульное реле времени
Тип задержки
Q
Отклонение ном. характеристик в зависимости от температуры
+/- 0,05 %/°C
Повторяемость позиционирования
+/- 0,5 % в соответствии с IEC 61812-1
Краткое название устройства
RE22
Материал корпуса
самозатухающий
Момент затяжки
0.6-1 Н-м в соответствии с IEC 60947-1
Номинальный выходной ток
8 А
Время сброса
120 мс при снятии напряжения
Соединения – клеммы
винтовые зажимы, 2 x 1,5 мм² с кабельным наконечником<br>винтовые зажимы, 2 x 2,5 мм² без наконечника
Сопротивление изоляции
100 МОм в 500 В пост. ток в соответствии с IEC 60664-1
Светодиодный индикатор состояния
зеленый светодиод (мигающий) для расчет времени в процессе<br>зеленый светодиод (постоянный) для питание включено<br>желтый светодиод для реле под напряжением
Погрешность задержки срабатывания
+/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Стандарты
EN 61000-6-4<br>IEC 61812-1<br>EN 61000-6-1<br>EN 61000-6-3<br>EN 61000-6-2
Относительная влажность
93-93 %, без образования конденсата в соответствии с IEC 60068-2-30
Степень защиты ip
корпус: IP40 в соответствии с IEC 60529<br>клеммный блок: IP20 в соответствии с IEC 60529<br>лицевая панель: IP40 в соответствии с IEC 60529
Сертификаты
cULus<br>RCM<br>CSA<br>China RoHS<br>EAC<br>GL<br>CCC<br>CE
Температура окружающей среды при хранении
-30-60 °C
Отключающая способность
2000 В·А
Серия продукта
Zelio Time
Монтажная опора
DIN рейка 35 мм в соответствии с EN/IEC 60715
Механическая износостойкость
10000000 циклы
Электрическая износостойкость
100000 циклы для резистивные загрузка, 8 А в 250 V, AC
[up] номинальное импульсное выдерживаемое напряжение
5 кВ для 1.2-50 мкс в соответствии с IEC 60664-1<br>5 кВ в соответствии с IEC 61812-1
Рабочая температура
-20-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1401008EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Диапазон напряжения
0,85...1,1 Us
Диапазон задержки
1...10 ч<br>10...100 ч<br>6...60 с<br>1...10 мин<br>0.1...1 с<br>1...10 с<br>6...60 мин
Отклонение напряжения
+/- 0,2 %/В
Maximum delay response
100 мс
Time delay type
Q
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте)уровень 3 в соответствии с EN/IEC 61000-4-2<br>стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11<br>наведенные и излучаемые помехикласс B в соответствии с EN 55022<br>испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха)уровень 3 в соответствии с EN/IEC 61000-4-2<br>тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с IEC 61000-4-4<br>тест на стойкость к коммутационным помехам - контрольный уровень: 2 kV (прямое прикосновение)уровень 3 в соответствии с IEC 61000-4-4<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с IEC 61000-4-5<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 kV (общий режим)уровень 3 в соответствии с IEC 61000-4-5<br>испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 V (0,15...80 МГц)уровень 3 в соответствии с IEC 61000-4-6<br>испытание стойкости к электромагнитному полю - контрольный уровень: 10 V/m (80 МГц...1 ГГц)уровень 3 в соответствии с IEC 61000-4-3<br>стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11
Contacts type and composition
1 C/O
Данные о безопасности и надежности
B10d = 260000<br>MTTFd = 273.9 лет
На нашем сайте предусмотрен только просмотр информации о наличии товара и о его характеристиках. Функция покупки «интернет-магазина» временно не работает.
Наша компания работает только с юридическими лицами, по безналичному расчету.
Для актуализации остатков и цен, а также для получения счета просим Вас связаться с менеджером нашей компании по телефону +7 (812) 622-07-62 с 09-00 до 17-00 , а также по электронной почте info@elite-electro.ru или ab@elite-electro.ru
Есть в наличии: 1
