Артикул:
RE22R1HMR

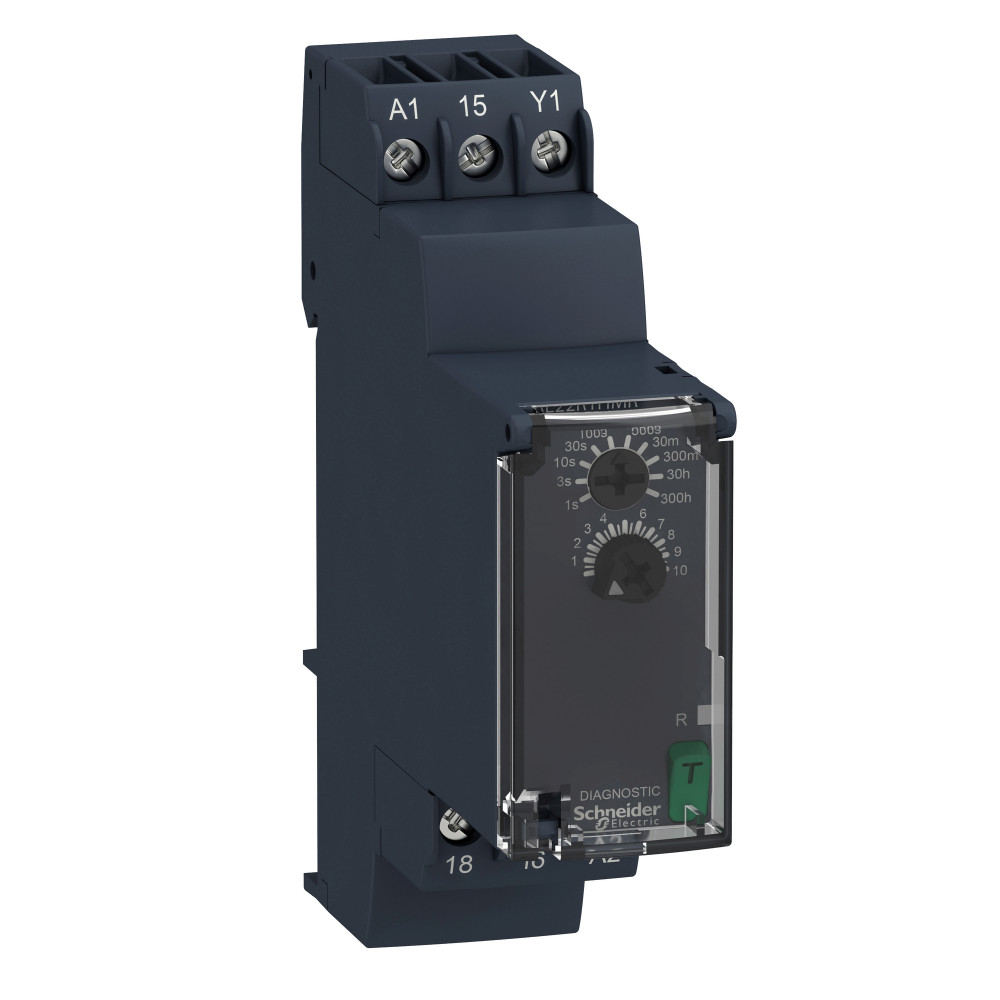

Реле времени RE22R1HMR. серия продукта: Zelio Time - тип устройства или его аксессуаров: модульное реле времени - тип дискретного выхода: реле - краткое название устройства: RE22 - номинальный выходной ток: 8 А. Преимущества: Просто гениальные реле времени. Точная регулировка и надежные монтажные схемы со стороны реле Zelio Time делают их простыми, быстрыми и легкими в настройке. Количество выходов, а также предлагаемые винтовые или пружинные контакты делают Zelio Time гибким, высокоэффективным решением.... применения: - Промышленность и строительная отрасль: пульты управления простым оборудованием, управление процессами., Области применения, где требуется частая и простая регулировка времени циклов....
Габариты
Вес
0.1 кг
Ширина
22.5 мм
Характеристики
Страна производства
Индонезия
Тип управления
поворотная ручка<br>кнопка диагностики
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
[us] номинальное напряжение сети
24...240 В пер./пост. тока 50/60 Гц
Тип контактов
1 переключающ. контакт с задержкой срабатывания, не содержит кадмий
Частота сети питания
50...60 Hz +/- 5 %
Тип дискретного выхода
реле
Минимальный коммутируемый ток
10 мА в 5 В пост. ток
Монтажное положение
любое положение
Виброустойчивость
20 m/s² (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn неработающий для 11 мс в соответствии с IEC 60068-2-27<br>5 gn в рабочем режиме для 11 мс в соответствии с IEC 60068-2-27
Электрическая прочность изоляции
2.5 кВ для 1 мА/1 минута в 50 Гц между реле выхода и источником питания с стандартная изоляция в соответствии с IEC 61812-1
Функциональность
interval timer
Макс. коммутируемый ток
8 А
Макс. коммутируемое напряжение
250 В пер. ток
Потребляемая мощность (ва)
3-3 В·А в 240 В пер. ток
Входное напряжение
<= 2.4 В
Директивы
2006/95/EC - директива по низкому напряжению<br>2004/108/EC - электромагнитная совместимость
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1401008EN
Мин. длительность импульса
100 мс с включенной параллельно нагрузкой<br>30 мс
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
модульное реле времени
Коммутационная способность, в·а
2000 В·А
Тип задержки
Hw<br>H
Отклонение ном. характеристик в зависимости от температуры
+/- 0,05 %/°C
Повторяемость позиционирования
+/- 0,5 % в соответствии с IEC 61812-1
Краткое название устройства
RE22
Материал корпуса
самозатухающий
Момент затяжки
0.6-1 Н-м в соответствии с IEC 60947-1
Потребляемая мощность, вт
1.5 Вт в 240 В постоянный ток
Номинальный выходной ток
8 А
Время сброса
120 мс при снятии напряжения
Соединения – клеммы
винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель без наконечника<br>винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель без наконечника<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий с кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником
Сопротивление изоляции
100 МОм в 500 В пост. ток в соответствии с IEC 60664-1
Светодиодный индикатор состояния
зеленый светодиодная подсветка (постоянный) для шкала указателя индикации<br>желтый светодиод (постоянный) для выходное реле под напряжением<br>желтый светодиод (быстрое мигание) для расчет времени в процессе и деактивир.выходном реле<br>желтый светодиод (медленное мигание) для расчет времени в процессе и активир.выходном реле
Погрешность задержки срабатывания
+/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Стандарты
UL 508<br>IEC 61812-1
Относительная влажность
95-95 % в 25-55 °C
Степень защиты ip
корпус: IP40 в соответствии с IEC 60529<br>лицевая панель: IP50 в соответствии с IEC 60529<br>зажимы: IP20 в соответствии с IEC 60529
Сертификаты
CE<br>EAC<br>CSA<br>RCM<br>China RoHS<br>CCC<br>GL<br>UL
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
3 в соответствии с IEC 60664-1
Серия продукта
Zelio Time
Монтажная опора
DIN рейка 35 мм в соответствии с EN/IEC 60715
Механическая износостойкость
10000000 циклы
Электрическая износостойкость
100000 циклы, 8 А в 250 V, AC-1<br>100000 циклы, 2 А в 24 В, DC-1
[up] номинальное импульсное выдерживаемое напряжение
5 кВ для 1.2-50 мкс в соответствии с IEC 60664-1
Категория перенапряжения
III в соответствии с IEC 60664-1
Рабочая температура
-20-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1401008EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Диапазон напряжения
0,85...1,1 Us
Диапазон задержки
3...30 с<br>0.3...3 с<br>30...300 с<br>30...300 ч<br>0.05...1 с<br>1...10 с<br>3...30 мин<br>30...300 мин<br>3...30 ч<br>10...100 с
Длина пути тока утечки
4 kV/3 в соответствии с IEC 60664-1
Отклонение напряжения
+/- 0,2 %/В
Maximum delay response
100 мс
Time delay type
H, Hw
Электромагнитная совместимость
тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с IEC 61000-4-4<br>стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с IEC 61000-4-5<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 kV (общий режим)уровень 3 в соответствии с IEC 61000-4-5<br>электростатический разряд - контрольный уровень: 6 кВ (разряд при контакте)уровень 3 в соответствии с IEC 61000-4-2<br>электростатический разряд - контрольный уровень: 8 кВ (выброс воздуха)уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 V/m (80 МГц...1 ГГц)уровень 3 в соответствии с IEC 61000-4-3<br>наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц)уровень 3 в соответствии с IEC 61000-4-6<br>коммутационные помехи - контрольный уровень: 2 kV (прямое прикосновение)уровень 3 в соответствии с IEC 61000-4-4<br>стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11
Contacts type and composition
1 C/O
Данные о безопасности и надежности
B10d = 280000<br>MTTFd = 308.2 лет
