Артикул:
RM17TT00

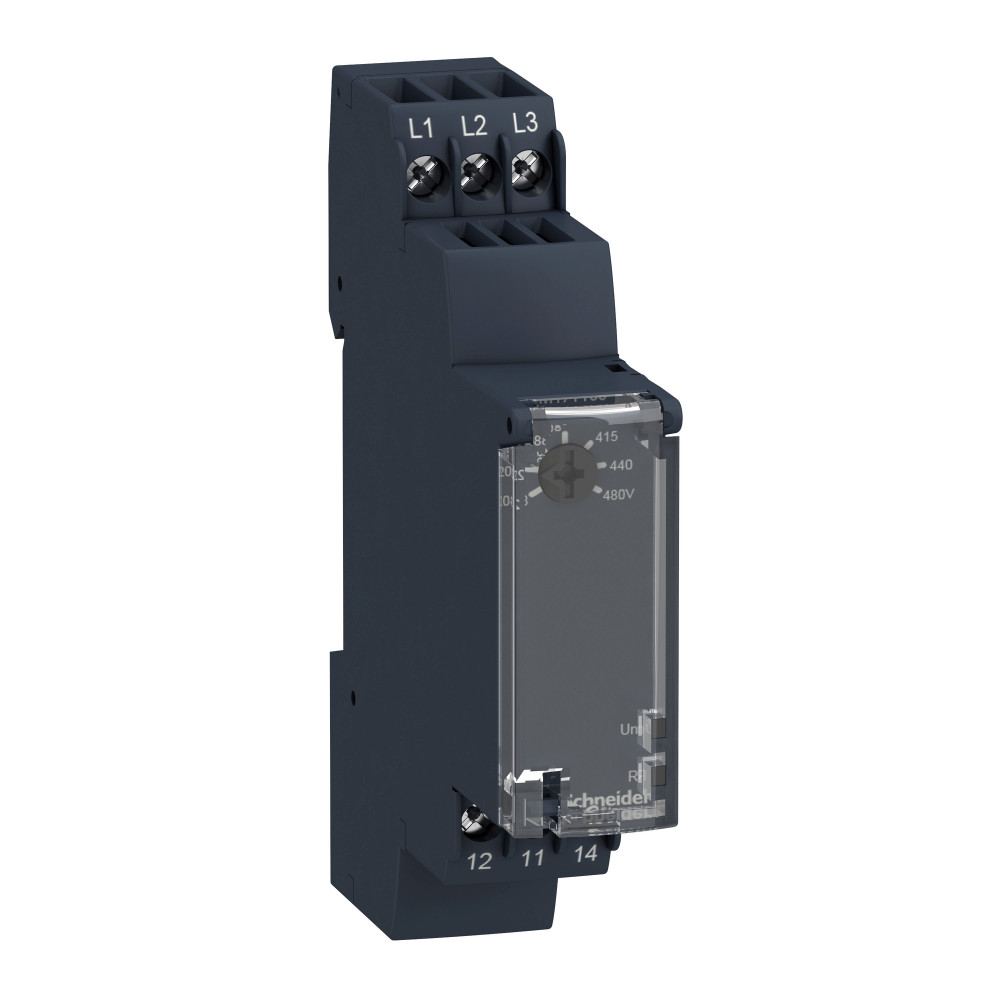

Многофункциональное реле контроля Harmony Control RM17-TT от Schneider Electric обеспечивает мониторинг цепей подачи питания в трехфазных сетях. Диапазон измерений: от 183 до 582 В переменного тока. Устройство монтируется на DIN-рейку.
Преимущества: Аппараты семейства Harmony просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Harmony обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Галерея
1/2
—
Габариты
Ширина
17.5 мм
Характеристики
Страна производства
Индонезия
Время срабатывания
< 200 ms (в случае неисправности)
Рабочее положение
любое положение без ухудшения номинальных значений
Минимальный коммутируемый ток
10 мА в 5 V постоянный ток
Виброустойчивость
0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 57.6-150 Гц) в соответствии с IEC 60255-21-1
Чувствительность к обрыву фазы
0,7 Un
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60255-21-1
Макс. коммутируемый ток
5 А Переменный ток<br>5 А постоянный ток
Макс. коммутируемое напряжение
250 В Переменный ток<br>250 В постоянный ток
Потребляемая мощность (ва)
0-22 В·А в 400 В Переменный ток 50 Гц
Серия
Zelio Control
Директивы
73/23/EEC — директива о низковольтном оборудовании<br>89/336/EEC - электромагнетическое соответствие
Код совместимости
RM17
Вес нетто
0.13 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон измерения
208...480 V напряжение Переменный ток
Тип продукта
модульные реле измерения и управления
Параметры, контролируемые реле
обнаружение обрыва фазы<br>порядок чередования фаз
Коммутационная способность, в·а
1250 В·А
Тип задержки
без
Тип релейной защиты
многофункциональное реле управления
Наименование релейной защиты
RM17TT
Повторяемость позиционирования
0.5 % для вход и цепь измерения<br>3 % для задержка
Рабочая частота
<= 360 операций/час полная нагрузка
Гистерезис
2-2 %
Погрешность измерения
< 0,05 %/°C с изменением температуры<br>< 1 % по всему диапазону с изменением напряжения
Выходные контакты
1 переключающ.
Задержка пуска после включения питания
650 мс
Материал корпуса
самозатухающий пластик
Maximum measuring cycle
150 мс цикл измерения, согласно истинному действ. значению
Момент затяжки
0.6-1 Н-м в соответствии с МЭК 60947-1
Частота тока цепи управления
50...60 Hz +/- 10 %
Напряжение испытания изоляции
2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-5<br>2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60664-1
Импульс напряжения без поглощения мощности
4 кВ в соответствии с IEC 60255-5<br>4 кВ в соответствии с IEC 60664-1<br>4 кВ в соответствии с IEC 61000-4-5
Номинальный выходной ток
5 А
Время сброса
1500 мс задержка
Специальная область применения продукта
для 3-фазного питания
Предел настройки напряжения
-2...-17 % в диапазоне 220 В пер. тока<br>2...20 % выбранного Un<br>+2...+17 % в диапазоне 480 В пер. тока<br>-2...-12 % в диапазоне 208 В пер. тока
Задание уставки небаланса
5...15 % выбранного Un
Пределы напряжения измерения
183-528 В Переменный ток
Соединения – клеммы
винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника<br>винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) Гибкий С кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) Гибкий С кабельным наконечником
Сопротивление изоляции
> 500 МОм в 500 V постоянный ток в соответствии с IEC 60255-5<br>> 500 МОм в 500 V постоянный ток в соответствии с IEC 60664-1
Стандарты
EN/МЭК 60255-1
Относительная влажность
95-95 % в 55-55 °C в соответствии с IEC 60068-2-30
Рабочая температура окружающей среды
-20-50 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529 (зажимы)<br>IP30 в соответствии с МЭК 60529 (корпус)
Сертификаты
UL<br>GL<br>C-Tick<br>ГОСТ<br>CSA
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
3 в соответствии с IEC 60664-1
Категория применения
AC-12 в соответствии с IEC 60947-5-1<br>AC-13 в соответствии с IEC 60947-5-1<br>AC-14 в соответствии с IEC 60947-5-1<br>AC-15 в соответствии с IEC 60947-5-1<br>DC-12 в соответствии с IEC 60947-5-1<br>DC-13 в соответствии с IEC 60947-5-1
Монтажная опора
35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
[ui] номинальное напряжение изоляции
400 В в соответствии с IEC 60664-1
Механическая износостойкость
30000000 циклы
Электрическая износостойкость
100000 циклы
Категория перенапряжения
III в соответствии с IEC 60664-1
Пределы напряжения питания
183-528 В пер. ток
Диапазон напряжения
208...480 В фаза - фаза
Электромагнитная совместимость
стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4<br>стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3<br>стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
Данные о безопасности и надежности
MTTFd = 502.2 лет<br>B10d = 470000
Частота
50/60 Hz +/- 10 %
Маркировка
CE
Локальная индикация
питание включено: светодиод (зеленый)<br>реле ON: светодиод (желтый)
Пределы напряжения цепи управления
- 12 % + 10 % Un
