Артикул:
TPRDG4X2

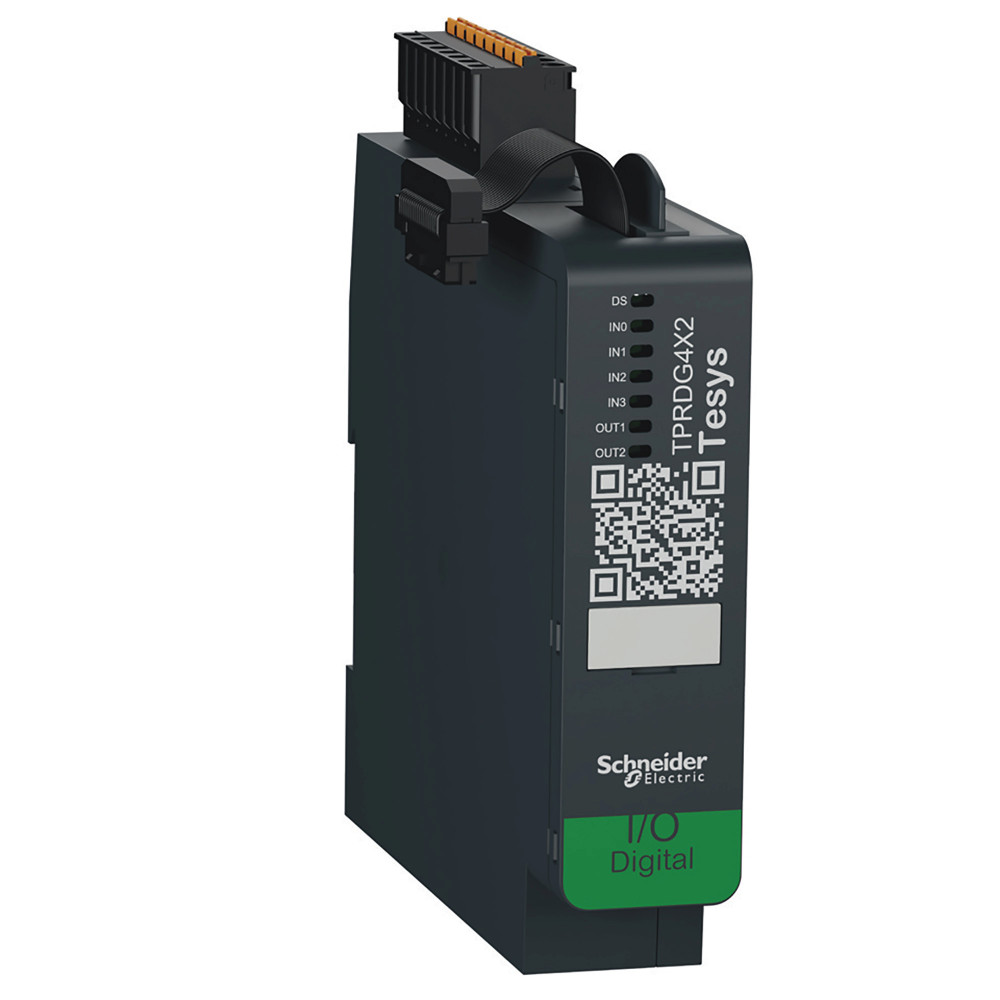

ЦИФРОВОЙ МОДУЛЬ ВВОДА/ВЫВОДА TESYS ISLAND 4 ВХОДА 2 ВЫХОДА
Галерея
1/1
—
Габариты
Вес
0.136 кг
Ширина
25 мм
Высота
118 мм
Глубина
114 мм
Характеристики
Страна производства
Индонезия
Способ крепления
горизонт. и вертик. (симметричная рейка 35 мм)
Номинальное напряжение питания [us]
24 В постоянный ток supplied by the bus coupler
Время срабатывания
5 ms при 24 В для дискретный вход<br>5 ms при 24 В для дискретный выход
Сертификация
UL<br>CSA<br>EAC (pending)
Рассеиваемая мощность, вт
0.5 Вт максимальное
Ток дискретного выхода
0.5 А максимальное
Напряжение дискретного выхода
24 В пост. ток (предел напряжения: 19.2...28.8 В)
Напряжение дискретного входа
24 V пост. Тока (пределы напряжения: 19.2...28.8 В)
Тип дискретных входов
положительная или отрицательная, 0...5 В (состояние 0), 15...28.8 В (состояние 1)
Количество дискретных выходов
2 гальв. развязанный with common point
Количество дискретных входов
4 в соответствии с МЭК 61131-2 тип 1
Тип защиты
1 внешний предохранитель, 0.5 А fast предохранитель для each output
Рабочая высота
0...2000 м без ухудшения номинальных значений
Виброустойчивость
1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27
Серия
TeSys
Функция модуля
control of 4 sink/source digital inputs with common point<br>control of 2 sink/source digital outputs with common point
Совместимость продукта
TPRBC шинный соединитель<br>TPRPM power module
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-25-70 °C
Профиль кругооборота
ENVEOLI1904009EN
Директива ec rohs
Соответствует
Тип продукта
digital IO module
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys island
Ток дискретного входа
7 мА в 24 V
Краткое название устройства
TPRDG
Потребляемый ток
10 мА
Соединения – клеммы
вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий<br>вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.25-2.5 мм² (AWG 22...AWG 14)гибкий с кабельным наконечником
Защитное исполнение
TC
Стандарты
IEC 61010-2-201<br>UL 61010-2-201<br>CSA C22.2 No 61010-2-201
Относительная влажность
5-95 %
Степень защиты ip
IP20
Степень загрязнения
2
Температура окружающей среды
-10-60 °C
Входной импеданс
3.43 kOhm
Логика дискретного выхода
"источник" или "приемник"
[up] номинальное импульсное выдерживаемое напряжение
0.5 кВ в соответствии с IEC 61010-1
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Наличие галогенов
Продукт с пластиковыми деталями, не содержащий галогенов
Экологическая отчетнсть
ENVPEP1904009EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду, уровень 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2<br>излучаемые РЧ поля, уровень 3 (10 V/m) в соответствии с EN/IEC 61000-4-3<br>тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4<br>испытание невосприимчивости к импульсным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-5
Комплектация изделия
IO module providing 4 digital inputs and 2 digital outputs<br>enabling advanced control functions in a TeSys island system<br>control of third parties power devices when associated to a TPRPM power module<br>operational only when connected to a bus coupler TPRBC
Огнестойкость
960 °C в соответствии с UL 94
Локальная индикация
DS (device status): 1 светодиод (зеленый/красный)<br>I0 (input 1 status): 1 светодиод (зеленый)<br>I1 (input 2 status): 1 светодиод (зеленый)<br>I2 (input 3 status): 1 светодиод (зеленый)<br>I3 (input 4 status): 1 светодиод (зеленый)<br>Q0 (output 1 status): 1 светодиод (зеленый)<br>Q1 (output 2 status): 1 светодиод (зеленый)
