Артикул:
OTB1S0DM9LP

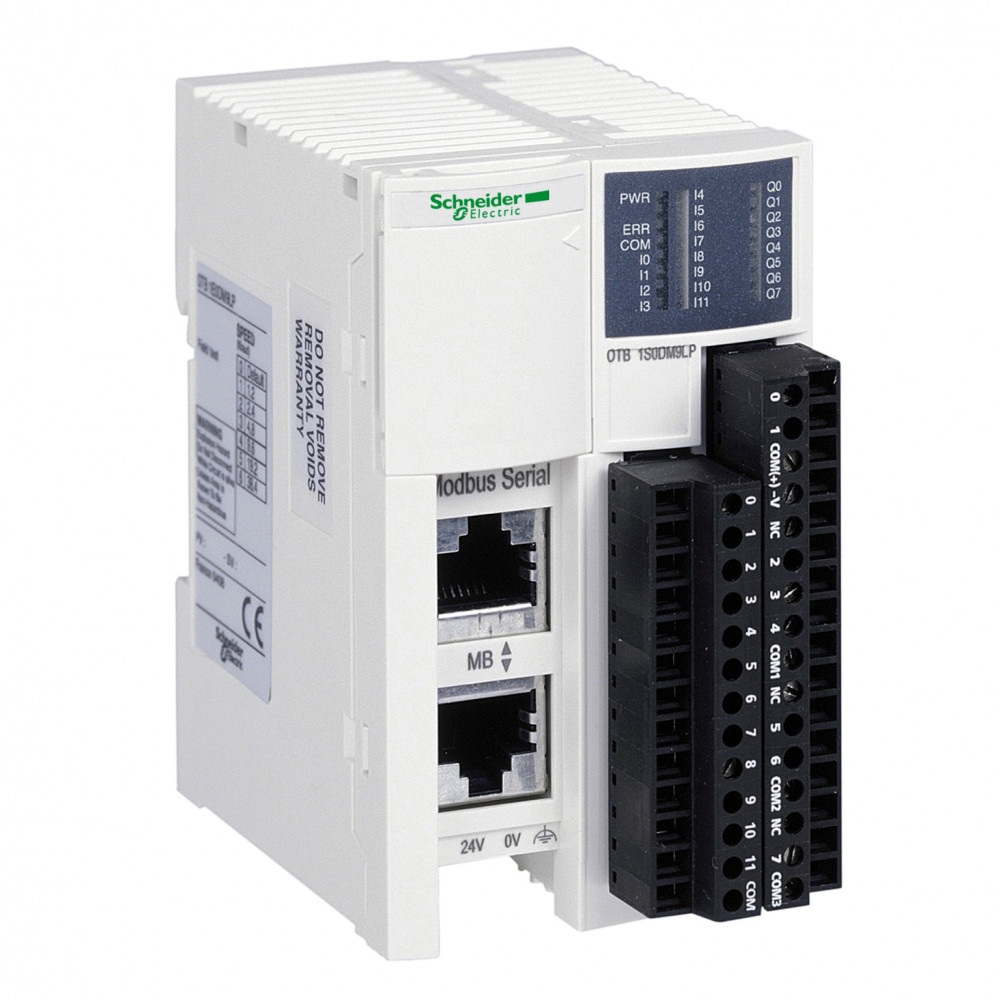

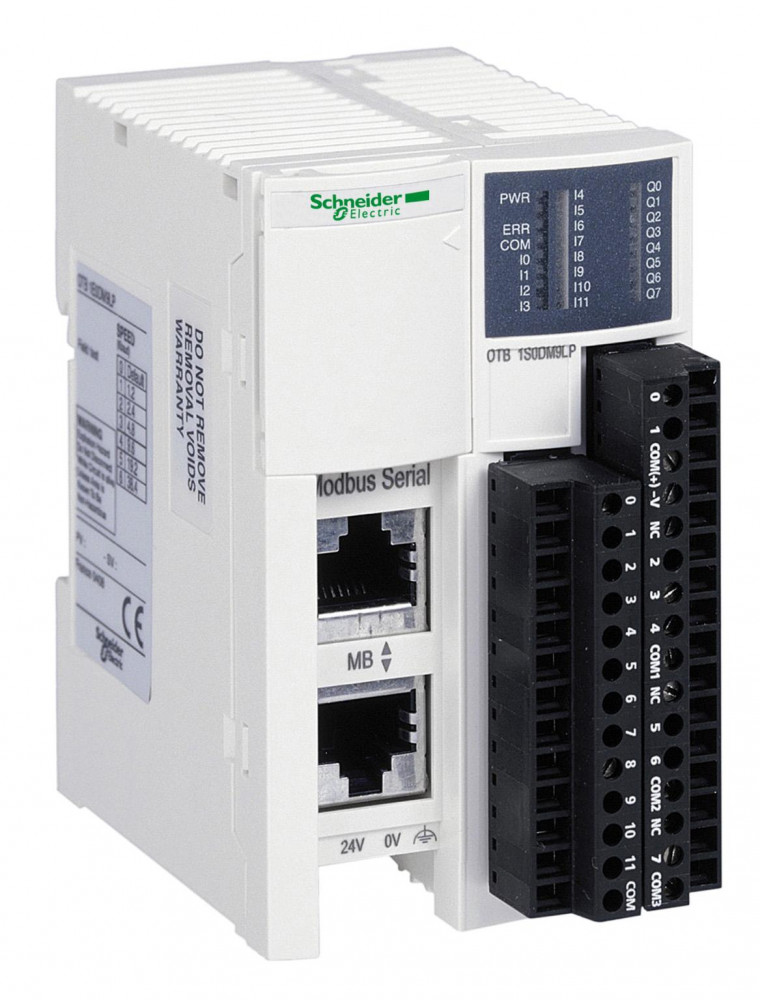

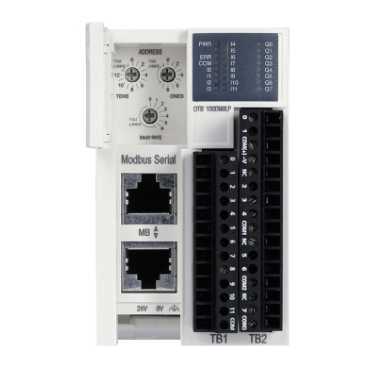

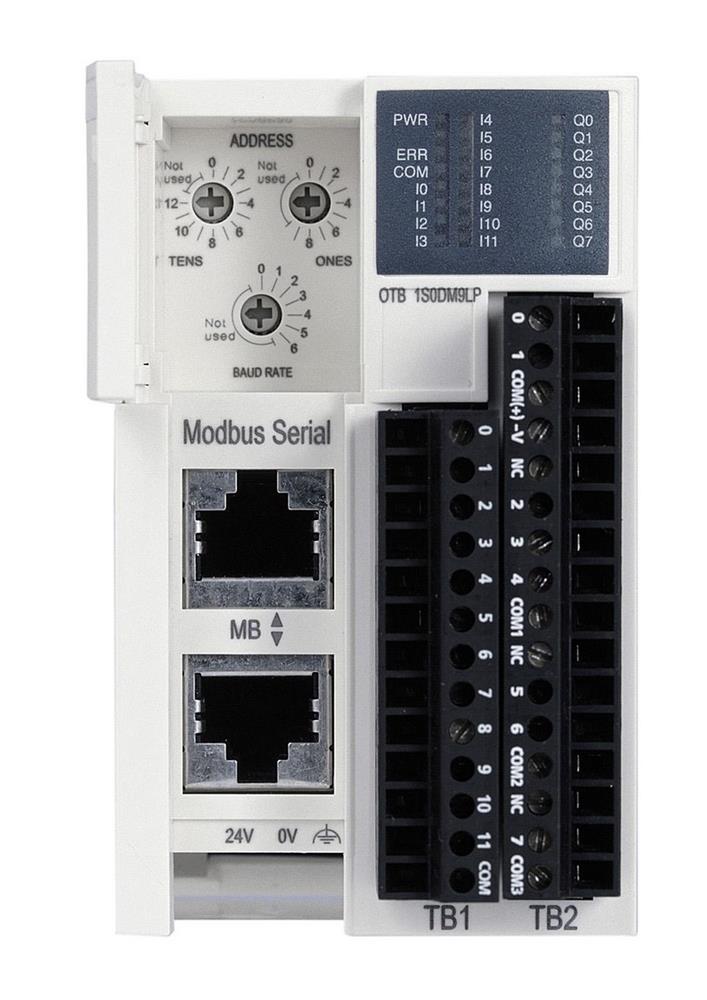

Otb модуль Modbus 12вх/8вых =24В. тип устройства или его аксессуаров: модуль распределенного вв/выв.
- тип дискретных входов: "приемник" или "источник"
- ток дискретного входа: 5 мА для I0.I1, 7 мА для I2.I5, 5 мА для I6.I7, 7 мА для I8.I11
- количество дискретных выходов: 2 полупроводниковый PNP для Q0.Q1 выходная логика: источник, 6 реле для Q2.Q7
- ток дискретного выхода: 2000 мА реле, 300 мА полупроводниковый.
Преимущества: Открытые и модульные решения позволяют создавать отдельные группы промышленных вводов/выводов, каждая из которых располагается как можно ближе к установке и контролируется главным контроллером (ПЛК, ПК или привод с регулируемой скоростью) через полевую шину или коммуникационную сеть. Простые в выборе и установке, решения Advantys OTB сокращают затраты на Кабельную систему.
Применения: Созданные для простых и компактных машин, решения Advantys OTB полностью интегрируются в платформы автоматизации Twido и Modicon TSX Micro.
Галерея
1/6
—
Габариты
Вес
0.19 кг
Характеристики
Страна производства
Франция
Стойкость к кратковременным исчезновениям напряжения питания
10 мс для цепь питания
Пределы выходного напряжения
20,4...28,2 В полупроводниковый
Входной ток
700 мА в 26,2 В для цепь питания
Время срабатывания
300 µs в состоянии 0 для реле<br>300 µs в состоянии "1" для реле<br>5 µs в состоянии 0 для полупроводниковый<br>5 µs в состоянии "1" для полупроводниковый
Потребляемая мощность в вт
19 Вт
Ток дискретного выхода
2000 мА для реле<br>300 мА для полупроводниковый
Maximum current per output common
8 А реле<br>0.72 А полупроводниковый
Напряжение дискретного выхода
24 В пост. ток полупроводниковый выход(ы)<br>240 В пер. ток реле выход(ы)<br>30 В пост. ток реле выход(ы)
Напряжение дискретного входа
24 V
Тип дискретного входа
NPN или PNP
Тип дискретных входов
"приемник" или "источник"
Тип напряжения дискретного входа
пост. Тока
Высота хранения
0-3000 м
Длина шины
0-10 м длина отвода: 0-15 м
Кол-во устройств в сегменте
0-32
Количество дискретных выходов
2 полупроводниковый PNP для Q0...Q1 выходная логика: источник<br>6 реле для Q2...Q7
Настраиваемое время фильтрации
3 мс<br>12 мс<br>0 мс
Количество дискретных входов
12 в соответствии с EN/МЭК 61131 тип 1
Изоляция между каналами
отсутствует
Возможности расширения вв.-выв.
132 с клеммный блок дискретного вв.-выв. с винтовыми зажимами модули<br>188 с клеммный блок дискретного вв.-выв. с пружинными зажимами модули<br>244 с разъем HE10 для дискретных вх/вых. модули<br>7 x 8 вх. или 7 x 2 вх. или 7 x (4 вх./2 вых.) с клеммный блок аналогового вв.-выв. с винтовыми зажимами модули
Вх/вых. соединение
съемный клеммный блок с винтовыми зажимами
Кол-во общих точек
1 для релейный выход (1 Н.О.)<br>1 для релейный выход (2 Н.О.)<br>1 для релейный выход (3 Н.О.)<br>1 для вход<br>1 для транзисторный выход
Частота счетчика
2
Число импульсов, выданных генератором
2
Частота генератора импульсов
7 кГц
Функция генератора импульсов
выход генератора импульсов RPLS<br>широтно-импульсная модуляция RPWM
Четность
нет<br>четный<br>нечетный
Изоляция между каналом и внутренними логическими схемами
1500 В действ. в течение 1 мин. для релейный выход<br>500 В действ. в течение 1 мин. для входная цепь<br>500 В действ. в течение 1 мин. для транзисторный выход
Maximum tungsten load
<8 Вт для полупроводниковый
Постоянная времени электронного фильтра
0.035 мс для I0...I1 в состоянии "1"<br>0.035 мс для I6...I7 в состоянии "1"<br>0.04 мс для I2...I5 в состоянии "1"<br>0.04 мс для I8...I11 в состоянии "1"<br>0.045 мс для I0...I1 в состоянии 0<br>0.045 мс для I6...I7 в состоянии 0<br>0.15 мс для I2...I5 в состоянии 0<br>0.15 мс для I8...I11 в состоянии 0
Maximum number of i/o expansion module
7
Minimum switchable load
0.1 мА
Макс. пусковой ток
1 А для транзисторный выход<br>50 А для цепь питания
Сопротивление контакта
30 мОм
Виброустойчивость
0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка<br>1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка
Ударопрочность
15 gn для 11 мс в соответствии с EN 61131<br>15 gn для 11 мс в соответствии с IEC 61131
Электрическая прочность изоляции
500 В между зажимами вх/вых. и заземления<br>500 В между источником питания и землей
Тип цепи питания
пост. ток
Способ установки
защелками (35 мм симметричная DIN-рейка)<br>винтами (панель с крепежным комплектом)<br>винтами (сплошная плата с монтажным комплектом)
Частота счета
5000 Гц<br>20000 Гц
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Емкость счетчика
32 бит
Профиль кругооборота
ENVEOLI120606EN
Стойкость к электростатическому разряду
4 кВ в контакте в соответствии с IEC 61000-4-2<br>8 кВ в воздухе в соответствии с EN 61000-4-2<br>8 кВ в воздухе в соответствии с IEC 61000-4-2<br>4 кВ в контакте в соответствии с EN 61000-4-2
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Устойчивость к радиополям
10 В/м, радиочастотные поля = 80000000-2000000000 Гц в соответствии с EN 61000-4-3<br>10 В/м, радиочастотные поля = 80000000-2000000000 Гц в соответствии с IEC 61000-4-3
Тип продукта
модуль распределенного вв/выв.
Стойкость к коммутационным помехам
1 кВ в соответствии с IEC 61000-4-4 (полупроводниковый вх/вых. 24 В)<br>2 кВ в соответствии с IEC 61000-4-4 (питание 24 В)
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Топология
устройства, соединенные шлейфом или звездой
Ток дискретного входа
5 мА для I0...I1<br>5 мА для I6...I7<br>7 мА для I2...I5<br>7 мА для I8...I11
Потребляемый ток
30 мА в 5 V пост. ток (в состоянии "1") релейный выход<br>40 мА в 24 V пост. ток (в состоянии "1") релейный выход<br>5 мА в 5 V пост. ток (в состоянии 0) релейный выход
Время дребезга контакта
<= 1 мс для реле
Сопротивление изоляции
>= 10 MOhm между зажимами вх/вых. и заземления<br>>= 10 MOhm между источником питания и землей
Светодиодный индикатор состояния
вв/выв.: 1 светодиод на каждый канал (зеленый)<br>PWR: 1 светодиод (зеленый)<br>ERR: 1 светодиод (красный)<br>COM: 1 светодиод (желтый)
Стандарты
CSA C22.2 № 213 Класс I Сектор 2 Группа A<br>EN 61131-2<br>IEC 61131-2<br>CSA<br>CSA C22.2 № 213 Класс I Сектор 2 Группа B<br>CSA C22.2 № 213 Класс I Сектор 2 Группа D<br>UL 508<br>CSA C22.2 № 213 Класс I Сектор 2 Группа C
Относительная влажность
30-95 % без образования конденсата
Напряжение отпускания
1 В в состоянии "1"
Степень защиты ip
IP20
Сертификаты
cULus
Высота над уровнем моря
0...2000 м
Температура окружающей среды при хранении
-25-70 °C
Степень загрязнения
2 в соответствии с EN 60664<br>2 в соответствии с IEC 60664
Входной импеданс
3.4 кОм для I2...I5<br>3.4 кОм для I8...I11<br>5.7 кОм для I0...I1<br>5.7 кОм для I6...I7
Формат данных
7 или 8 бит, 1 или 2 стоповых
Серия продукта
Modicon OTB
Пределы входного напряжения
20,4...26,2 В
Тип встроенных клемм
последов. канал без развязки 2 x RJ45 параллельно, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 2 экранированных витых пары в 1,2...38,4 Кбит/с полудуплекс
Электрическая износостойкость
500000 циклы AC-1 с 500 В·А загрузка для релейный выход<br>500000 циклы AC-14 с 250 В·А загрузка для релейный выход<br>500000 циклы AC-15 с 200 В·А загрузка для релейный выход<br>500000 циклы DC-1 с 60 Вт загрузка для релейный выход<br>500000 циклы DC-13 с 30 Вт загрузка для релейный выход
Рабочая температура
0-55 °C
Пределы напряжения питания
20.4-26.2 В
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP120609EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Макс. выходной ток
360 мА, полупроводниковый
Maximum leakage current
0.1 мА в состоянии 0 для полупроводниковый
[uном] номинальное напряжение
24 В
Защита от перенапряжения на выходе
38...40 V
Маркировка
CE
