Артикул:
TPRAN2X1

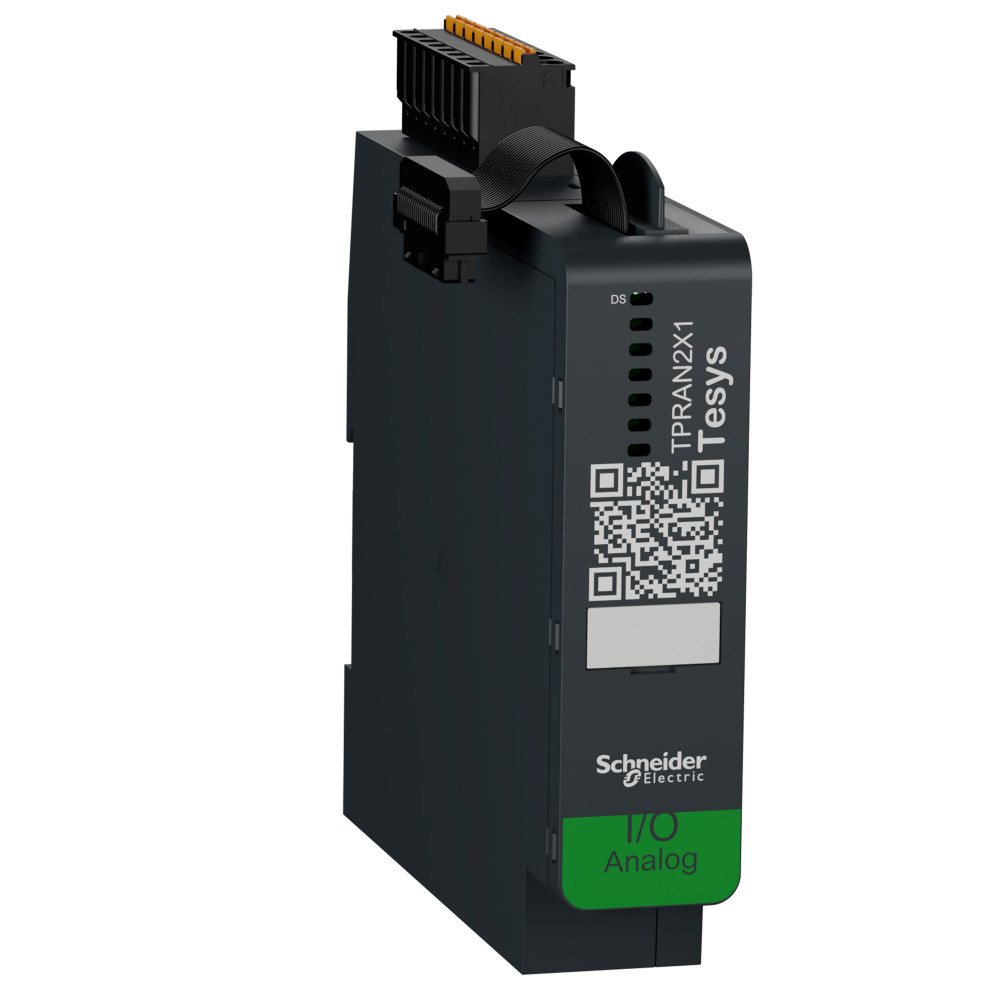

АНАЛОГОВЫЙ МОДУЛЬ ВВОДА/ВЫВОДА TESYS ISLAND 2 ВХОДА 1 ВЫХОД
Галерея
1/1
—
Габариты
Вес
0.172 кг
Ширина
25 мм
Высота
118 мм
Глубина
114 мм
Характеристики
Страна производства
Индонезия
Способ крепления
горизонт. и вертик. (симметричная рейка 35 мм)
Номинальное напряжение питания [us]
24 В постоянный ток supplied by the bus coupler
Сертификация
UL<br>CSA<br>EAC (pending)
Рассеиваемая мощность, вт
0.5 Вт максимальное
Количество выходов
1 isolated
Тип кабеля
кабель со скрученными экранированными парами <30 м для вход/выход цепь
Рабочая высота
0...2000 м без ухудшения номинальных значений
Виброустойчивость
1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27
Точность измерения
+/- 0.1 % of full scale<br>+/- 0.1 % of full scale<br>+/- 0.1 % of full scale<br>+/- 0.1 % of full scale in positive temperature range<br>+/- 0.4 % of full scale in negative temperature range
Серия
TeSys
Функция модуля
measurement of voltage, current or temperature on 2 configurable analog inputs<br>driving voltage or current source on 1 configurable analog output
Совместимость продукта
TPRBC шинный соединитель
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-25-70 °C
Профиль кругооборота
ENVEOLI1904009EN
Директива ec rohs
Соответствует
Тип продукта
analog IO module
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys island
Разрешение аналогового выхода
4...20 mA, full scale<br>0...20 mA, full scale<br>0...10 V, full scale<br>- 10...10 В, full scale
Тип аналогового выхода
ток 4...20 mA<br>ток 0...20 mA<br>напряжение 0...10 V<br>напряжение - 10...10 В
Краткое название устройства
TPRAN
Потребляемый ток
160 мА
Соединения – клеммы
вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий<br>вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.25-2.5 мм² (AWG 22...AWG 14)гибкий с кабельным наконечником
Защитное исполнение
TC
Стандарты
IEC 61010-2-201<br>UL 61010-2-201<br>CSA C22.2 No 61010-2-201
Относительная влажность
5-95 %
Степень защиты ip
IP20
Тип подключения
ток 4...20 mA<br>ток 0...20 mA<br>напряжение 0...10 V<br>напряжение - 10...10 В<br>датчик температуры - 60...180 °C датчик температуры: Ni 100<br>датчик температуры - 60...180 °C датчик температуры: Ni 1000<br>датчик температуры -200...+850 °C датчик температуры: Pt 100<br>датчик температуры - 200...600 °C датчик температуры: Pt 1000<br>термопара - 200...1000 °C термопара J<br>термопара - 200...1300 °C термопара K<br>термопара 0...1760 °C термопара R<br>термопара 0...1760 °C термопара S<br>термопара 0...1820 °C термопара B<br>термопара - 200...400 °C термопара T<br>термопара - 200...1300 °C термопара N<br>термопара - 200...800 °C термопара E<br>термопара 0...2315 °C термопара C
Разрешение аналогового входа
15 бит + знак
Степень загрязнения
2
Количество аналоговых входов
2
Температура окружающей среды
-10-60 °C
Входной импеданс
<= 50 Ohm ток<br>>= 1 МОм напряжение<br>>= 1 МОм термопара<br>>= 1 МОм датчик температуры
[up] номинальное импульсное выдерживаемое напряжение
0.5 кВ в соответствии с IEC 61010-1
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Наличие галогенов
Продукт с пластиковыми деталями, не содержащий галогенов
Экологическая отчетнсть
ENVPEP1904009EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду, уровень 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2<br>излучаемые РЧ поля, уровень 3 (10 V/m) в соответствии с EN/IEC 61000-4-3<br>тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4<br>испытание невосприимчивости к импульсным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-5
Комплектация изделия
IO module providing 2 analog inputs and 1 analog output<br>enabling advanced control functions in a TeSys island system<br>operational only when connected to a bus coupler TPRBC
Огнестойкость
960 °C в соответствии с UL 94
Локальная индикация
DS (device status): 1 светодиод (зеленый/красный)
