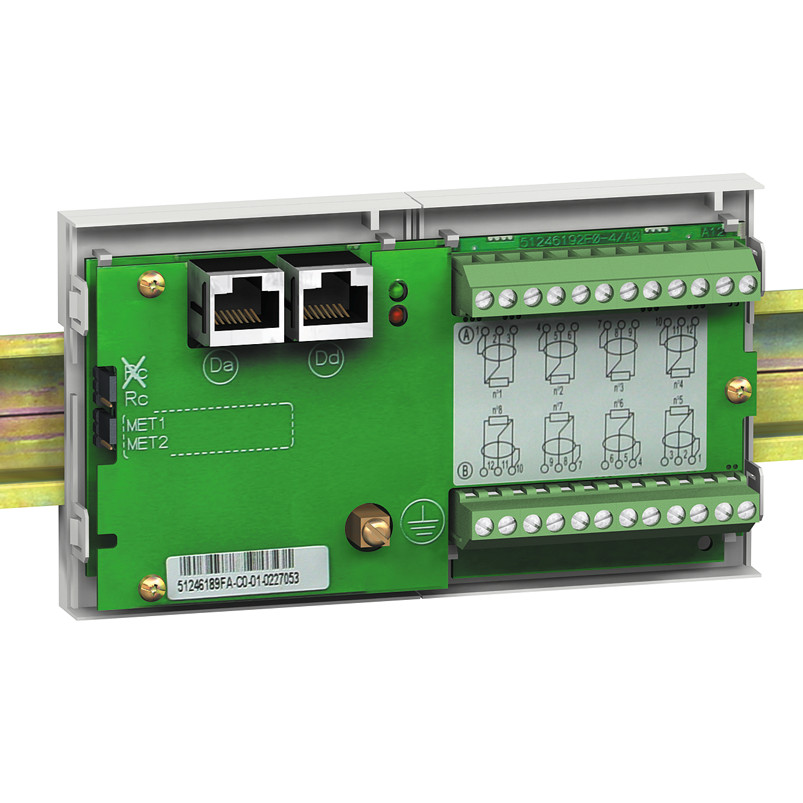

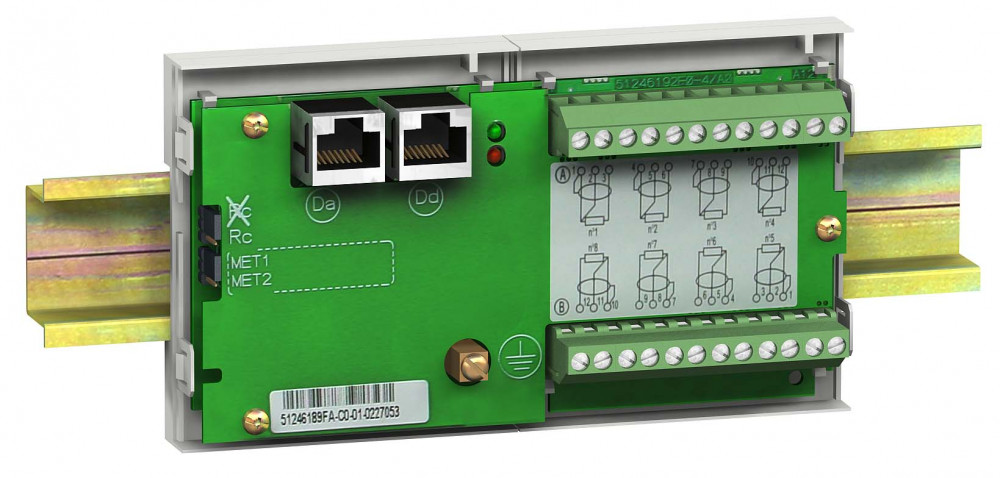

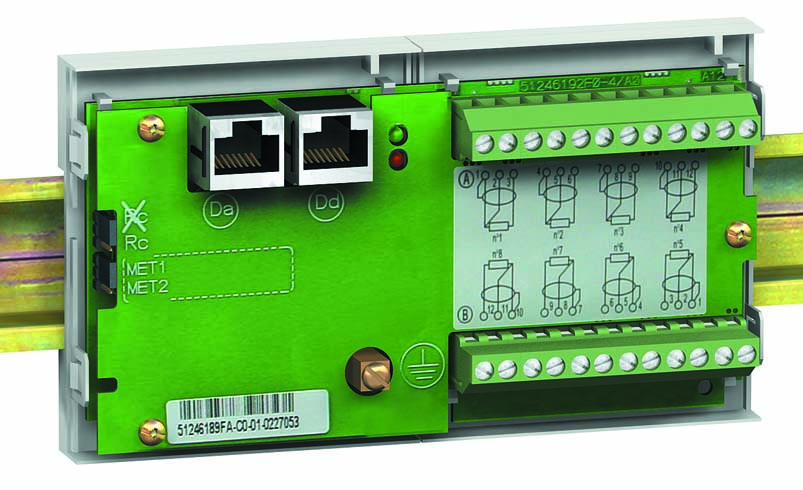

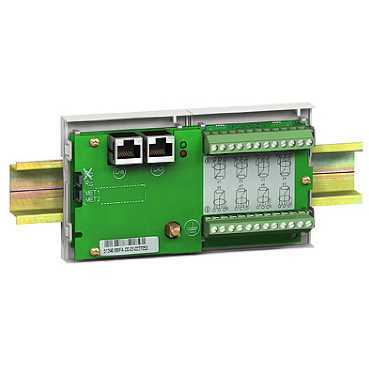

МОДУЛЬ НА 8 ТЕМПЕРАТУРНЫХ ДАТЧИКОВ ТИПА МЕТ 148-2 ДЛЯ SEPAM

0.2 кг

144 мм

88 мм

30 мм

землетрясения в рабочем режиме (уровень: 2) : 1 gn (вертикальная ось) в соответствии с IEC 60255-21-3<br>землетрясения в рабочем режиме (уровень: 2) : 2 gn (горизонт. оси) в соответствии с IEC 60255-21-3<br>толчки отключенный (уровень: 2) : 20 g (ном.)/16 мс в соответствии с IEC 60255-21-2<br>удары отключенный (уровень: 2) : 27 Gn/11 ms в соответствии с IEC 60255-21-2<br>удары в рабочем режиме (уровень: 2) : 10 g (ном.)/11 мс в соответствии с IEC 60255-21-2<br>вибрации отключенный (уровень: 2) : 2 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1<br>вибрации в рабочем режиме (уровень: 2) : 1 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1<br>вибрации в рабочем режиме (уровень: Fc) : 2...13,2 Гц, а = +/- 1 мм в соответствии с IEC 60068-2-6

зажим заземления: клеммные блоки с винтовыми зажимамикабель <1000 м<br>зажим заземления: клеммные блоки с винтовыми зажимамилуженая медная оплетка 6-100 мм² <1000 м<br>резистивные датчики температуры: клеммные блоки с винтовыми зажимами1 кабель (-и) провод 0.2-2.5 мм²<br>резистивные датчики температуры: клеммные блоки с винтовыми зажимами2 кабель (-и) провод 0.2-1 мм²

8

температуре

тест на коррозию/испытание 2-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 %, 25 °С, 0,5 млн-1 H2S, 1 млн-1 SO2 в соответствии с IEC 60068-2-60<br>соляной туман (в рабочем режиме) : Kb/2: 6 суток в соответствии с IEC 60068-2-52<br>изменение температуры с указанной скоростью (при хранении) : Nb: - 25 °C ... 70 °C, 5 °C/мин. в соответствии с IEC 60068-2-14<br>тест на коррозию/испытание 4-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 % , 25 °C, 0,01 млн-1 H2S, 0,2 млн-1 SO2, 0,2 млн-1 NO2, в соответствии с IEC 60068-2-60<br>непрерывное воздействие влажной жары (в рабочем режиме) : Cab: 10 сут., отн. влажн. 93 %, 40°C в соответствии с IEC 60068-2-78<br>непрерывное воздействие влажной жары (при хранении) : Cab: 56 сут., отн. влажн. 93 %, 40 °C в соответствии с IEC 60068-2-78<br>непрерывное воздействие влажной жары (при хранении) : Db: 6 сут., отн. влажн. 95 %, 55 °С в соответствии с IEC 60068-2-30<br>воздействие холода (в рабочем режиме) : Ad: - 25 °C в соответствии с IEC 60068-2-1<br>воздействие холода (при хранении) : Ab: - 25 °C в соответствии с IEC 60068-2-1<br>воздействие сухой жары (в рабочем режиме) : Bd: 70 °C в соответствии с IEC 60068-2-2<br>воздействие сухой жары (при хранении) : Bb: 70 °C в соответствии с IEC 60068-2-2

Срок гарантии на данное оборудование составляет 4 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

ENVEOLI1411007

Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)

MET148-2

зажим заземления: 2.2-2.2 Н-м

Sepam series 80<br>Sepam series 60<br>Sepam series 80 NPP<br>Sepam series 40<br>Sepam series 20

симметричная DIN рейка

стационарный

-25-70 °C

Содержание особо опасных веществ не превышает пороговую величину

да

датчик температуры

да

1 km

ENVPEP1411007

Грин Премиум продукция

Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения

1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-22-1<br>коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1<br>коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц/2 кВ, 5 кГц (тесты на стойкость к наведенным помехам) A и B в соответствии с IEC 60255-22-4<br>коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) IV в соответствии с IEC 61000-4-4<br>стойкость к наведенным радиочастотным помехам: уровень пробы: 10 V (тесты на стойкость к наведенным помехам) III в соответствии с IEC 60255-22-6<br>стойкость к электромагнитным полям промышленной частоты: уровень пробы: 30 A/м (долговрем.)-300 A/м (1-3 с) (измерение уровня излучаемых помех) IV в соответствии с IEC 61000-4-8<br>стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-3<br>стойкость к излучаемым помехам: уровень пробы: 35 В/м, 25 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.2<br>стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...2 ГГц (измерение уровня излучаемых помех) III в соответствии с IEC 61000-4-3<br>импульсные помехи: уровень пробы: 2 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) III в соответствии с IEC 61000-4-5<br>кратковременные исчезновения напряжения: уровень пробы: 100 % в течение 100 мс (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-11<br>1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 2,5 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1<br>затухающие колебания частотой 100 кГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 61000-4-12<br>наведенное электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25<br>наведенное электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022<br>излучаемое электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25<br>излучаемое электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022<br>электростатический разряд: уровень пробы: 8 кВ через воздух; 4 кВ при контакте (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.3<br>электростатический разряд: уровень пробы: 8 кВ через воздух; 6 кВ при контакте (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-2

Ni 100/Ni 120, <4 мА изоляция от земли: отсутствует<br>Pt 100, <4 мА изоляция от земли: отсутствует
