Артикул:
A9XMZA08

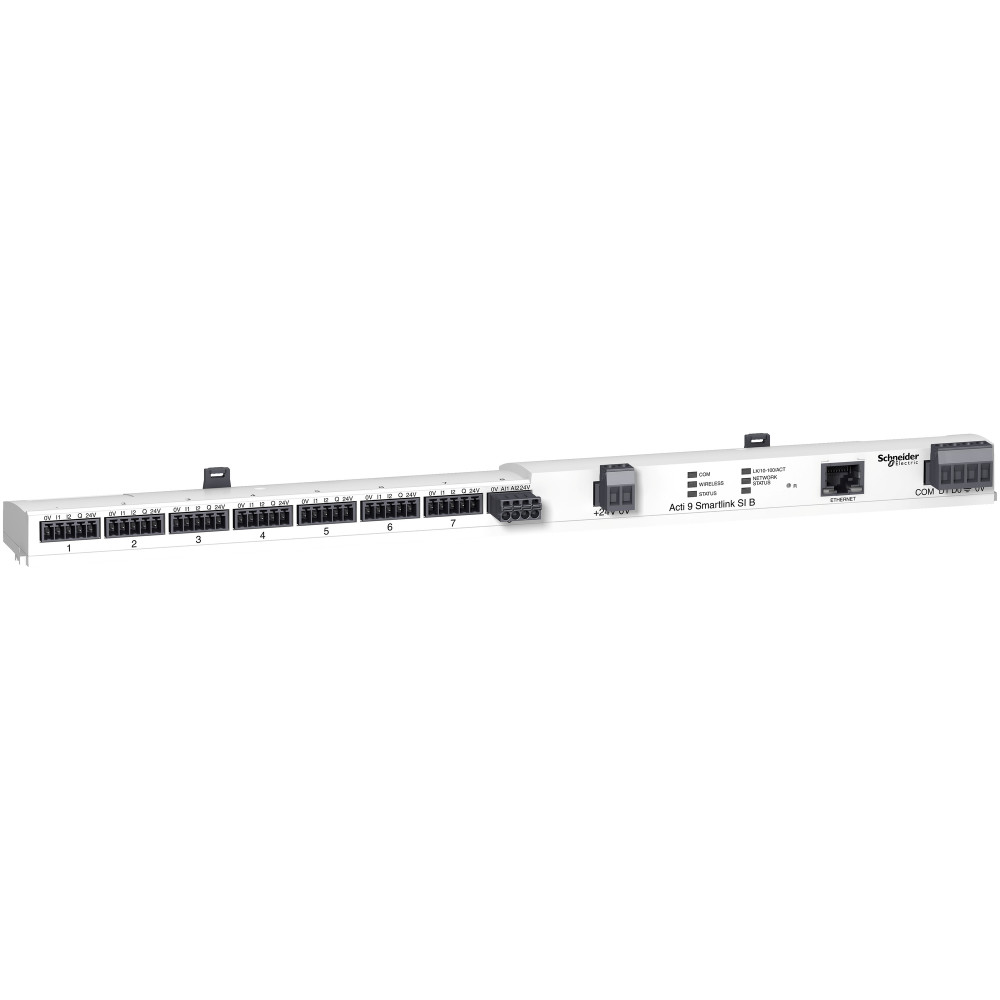

Acti9 Smartlink SI B, Modbus TCP/IP и модуль беспроводных коммуникаций. диапазон: Acti 9 - наименование изделия: Acti 9 Sмartlink - тип устройства или его аксессуаров: интеллектуальный модуль связи - краткое название устройства: Smartlink SI B Ethernet - область применения: улучшенный контроль нагрузкой E, U, I, P, Pf, контроль статуса выключателя, измерение энергии E, управление нагрузкой - группа каналов: 1 группа из 7 цифровых каналов, 1 группа из 1 цифровых каналов - служба обмена данными: веб-сервер, Ethernet Modbus TCP/IP сервер - web-сервер: совместимость с контроллером BMS, включенная веб-страница - веб-сервисы: веб-страница. Преимущества: .. применения: ..
Габариты
Вес
180 г
Ширина
359 мм
Высота
22.5 мм
Глубина
42 мм
Характеристики
Страна производства
Франция
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
Веб-сервисы
веб-страница
[us] номинальное напряжение сети
24 В постоянный ток +/- 20 %
Оборудование в комплекте
комплект из 1 шт. разъем<br>комплект из 1 шт. power supply connector<br>комплект из 1 шт. bus connector<br>комплект из 2 шт. locking clips
Группа каналов
1 группа из 7 цифровых каналов<br>1 группа из 1 цифровых каналов
Служба обмена данными
Ethernet Modbus TCP/IP сервер<br>веб-сервер
Подключенные вспомогательные устройства
up to 7 wired devices<br>up to 20 wireless devices
Web-сервер
совместимость с контроллером BMS<br>включенная веб-страница
Местоположение подключения
спереди
Вх/вых., специализированные согласно приложению
импульсный преобразователь<br>общий счетчик импульсов
Тип защиты
защита от короткого замыкания для аналоговый вход<br>от обратной полярности для вспом. питание<br>от обратной полярности для вход<br>защита максимального напряжения в 33 В постоянный ток для дискретный выход
Сброс
Сброс заводских настроек в лицевая панель
Тип вх/вых.
2 входа через аналоговый канал<br>2 входа + 1 выход на цифровой канал
Тип входа
ток для аналоговый вход, 4...20 mA<br>напряжение для аналоговый вход, 0...10 V постоянный ток<br>приемник тока для дискретный вход, 24 В постоянный ток +/- 20 % в 2.5 мА
Максимальный постоянный ток
0.005 А для дискретный вход
Постоянная времени электронного фильтра
2 мс из сост. 0 в сост. 1<br>2 мс из сост. 0 в сост. 1
Тип выхода
Текущий источник логической схемы: 24 В - постоянный ток - 100 мА
Макс. пусковой ток
0.5 А для дискретный выход<br>3 А для блок питания
Монтажное положение
горизонтально и вертикально on DIN rail
Мощность зажимного соединения
2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий с кабельным наконечником для коммуникационная шина<br>2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий без наконечника для коммуникационная шина<br>2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий с кабельным наконечником для коммуникационная шина<br>2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий без наконечника для коммуникационная шина<br>2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, жесткий с кабельным наконечником для аналоговый вход<br>2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, жесткий без наконечника для аналоговый вход<br>2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, гибкий с кабельным наконечником для аналоговый вход<br>2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, гибкий без наконечника для аналоговый вход<br>1 x 0.5...1 x 1.5 мм², гибкий с кабельным наконечником для управление<br>1 x 0.5...1 x 1.5 мм², гибкий без наконечника для управление<br>1 x 0.5...1 x 1.5 мм², жесткий с кабельным наконечником для управление<br>1 x 0.5...1 x 1.5 мм², жесткий без наконечника для управление<br>2 x 0,2...2 x 1,5 мм², гибкий с кабельным наконечником для цепь питания<br>2 x 0,2...2 x 1,5 мм², гибкий без наконечника для цепь питания<br>2 x 0,2...2 x 1,5 мм², жесткий с кабельным наконечником для цепь питания<br>2 x 0,2...2 x 1,5 мм², жесткий без наконечника для цепь питания
Тип сети обмена данными
RS485 Modbus RTU ведущий SUB-D 9 9.6...19.2 кбод<br>ETHERNET Modbus TCP/IP сервер RJ45 10, 100 Мбит/с
Рабочая высота
0...2000 м
Виброустойчивость
1 gn, амплитуда = 3.5мм (f = 5-300 Гц)10 циклов в соответствии с IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Характеристики окружающей среды
соляной туман 2 в соответствии с IEC 60068-2-52<br>коррозионный 3C2 в соответствии с IEC 60721-3-3
Интерфейс для конфигурирования при вводе в эксплуатацию
ECOREACH<br>web-страница
Серия
Acti 9
Код совместимости
Acti 9 Smartlink IP
Совместимость продукта
аналоговый вход<br>дискретн. вход и выход<br>измеритель импульсного выхода<br>wireless energy sensor
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1403028EN
Директива ec rohs
Соответствует
Тип продукта
интеллектуальный модуль связи
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
Acti 9 Sмartlink
Область применения
измерение энергии E<br>улучшенный контроль нагрузкой E, U, I, P, Pf<br>load alarming<br>управление нагрузкой<br>контроль статуса выключателя
Краткое название устройства
Smartlink SI B Ethernet
Шаг 9 мм
0 полезный
Соединения – клеммы
подпружиненная клемма Ti24 7 для дискретный вход/выход, заказывается отдельно<br>RJ45 разъем 1 для ETHERNET, заказывается отдельно<br>штыревой разъем 1 для цепь питания<br>штыревой разъем 1 для коммуникационная шина<br>штыревой разъем 1 для аналоговый вход
Относительная влажность
93-93 % в 40-40 °C
Рабочая температура окружающей среды
-25-60 °C
Степень защиты ip
IP20
Температура окружающей среды при хранении
-40-80 °C
Степень загрязнения
3
Абсолютная погрешность измерения
+/- 1 % полной шкалы для аналоговый вход 12 бит
Серия продукта
Acti 9
Длина зачистки проводов
управление: 10 мм<br>цепь питания: 7 мм<br>аналоговый вход: 7 мм<br>коммуникационная шина: 7 мм
Подготовка к работе в тропических условиях
2
Поддерживаемая среда передачи
радиочастота 2.4-2.4835 ГГц PowerTag 20
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Максимальный ток питания
1.5 А
Экологическая отчетнсть
ENVPEP1403028EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Maximum voltage drop
<1 В в состоянии "1" дискретный выход
Электромагнитная совместимость
стойкость к электростатическому разряду (8 кВ) в соответствии с IEC 61000-4-2<br>стойкость к электростатическому разряду (4 кВ) в соответствии с IEC 61000-4-2<br>Сопротивление электромагнитным полям (10 V/m) в соответствии с IEC 61000-4-3<br>стойкость к коммутационным помехам (2 kV) в соответствии с IEC 61000-4-4<br>стойкость к коммутационным помехам (1 кВ) в соответствии с IEC 61000-4-4<br>стойкость к коммутационным помехам (1 кВ) в соответствии с IEC 61000-4-4<br>наведенные электромагнитные помехи (10 V) в соответствии с IEC 61000-4-6<br>стойкость к электромагнитным полям промышленной частоты (30 A/м) в соответствии с IEC 61000-4-8<br>излучение, класс A в соответствии с IEC 61131-3 Ed.3<br>наведенное поле, класс A в соответствии с IEC 61131-2
Совместимость серий продукта
iTL вспомогательный<br>C60<br>Linergy FM<br>iOF+SD 24<br>iACT24<br>iATL24<br>измеритель импульсного выхода<br>измеритель Modbus<br>PowerTag wireless energy sensor<br>RCA iC60<br>Acti 9 iCT вспомогательный<br>Acti 9 iC60<br>Acti 9 iID<br>Acti 9 iSW-NA<br>Acti 9 iDPN Vigi<br>Acti 9 C40<br>Acti 9 DT40<br>Acti 9 DT60<br>Acti 9 I-NA<br>Acti 9 ITG40<br>Acti 9 iDPN<br>Acti 9 Reflex iC60 Ti24 разъем
Огнестойкость
другие части: 650 °C ( 30 с ) в соответствии с IEC 60695-2-10<br>на соединительных зажимах: 960 °C ( 30 с ) в соответствии с IEC 60695-2-10
Локальная индикация
обмен данными: 1 светодиод (желтый)<br>NS (состояние сети): 1 светодиод (зеленый, оранжевый и красный)<br>обмен данными (LK/ACT 10/100): 1 светодиод (зеленый и желтый)<br>состояние: 1 светодиод (зеленый, оранжевый и красный)
