Артикул:
A9N18513

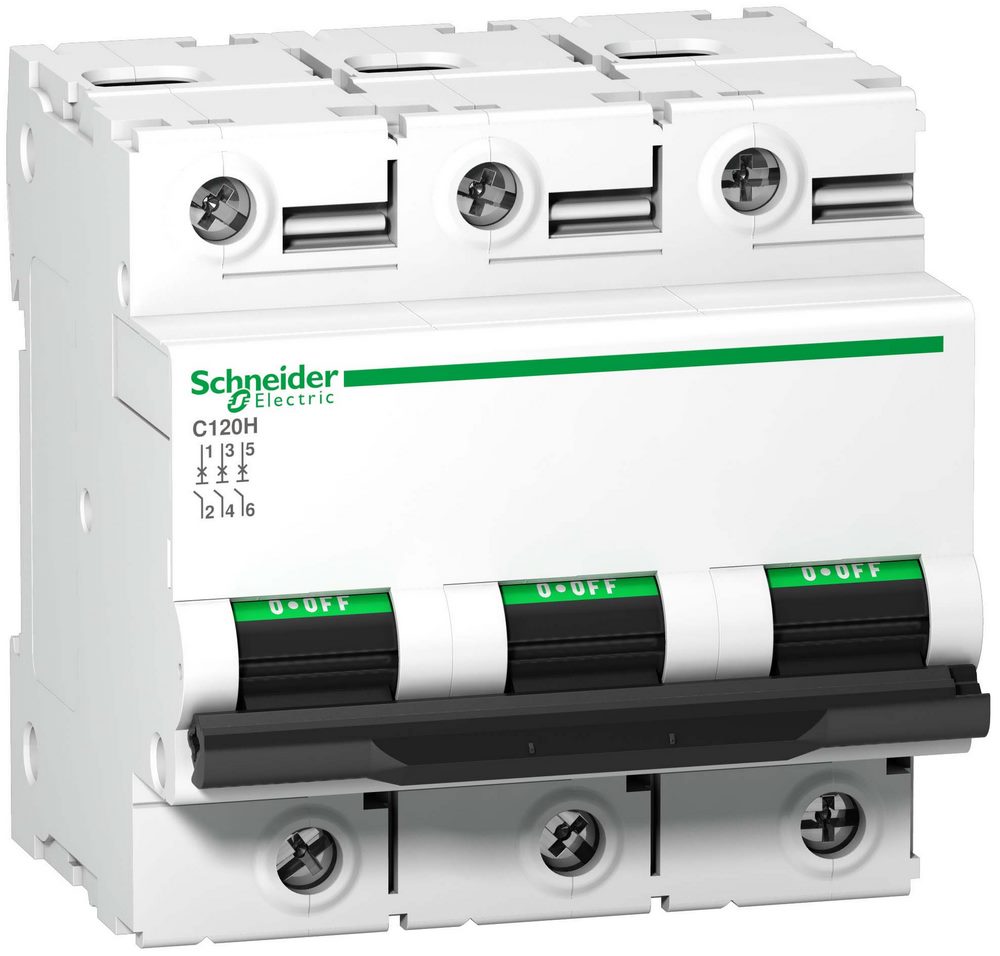

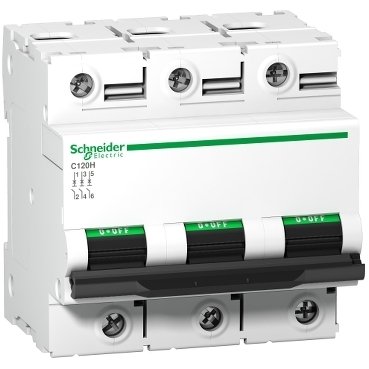

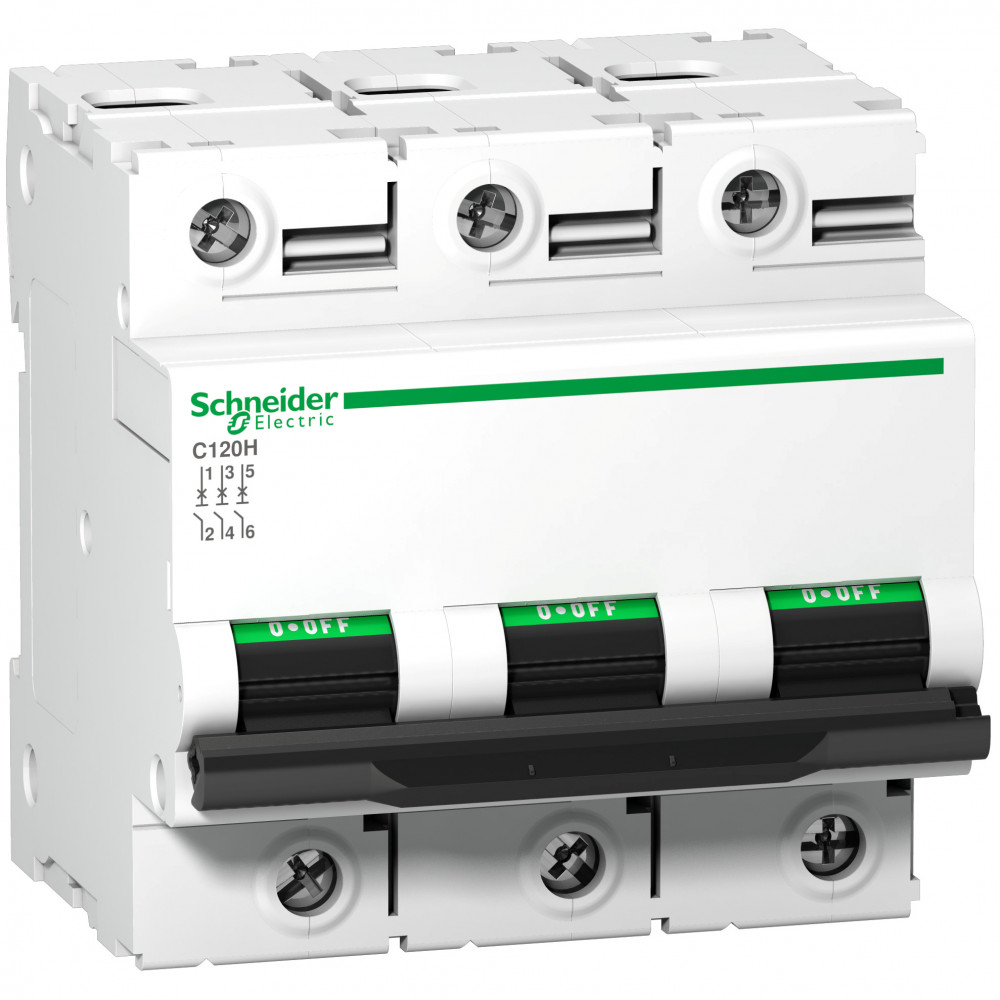

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C120H 3П 100A D. Автоматические выключатели С120N обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности а также частичной или полной селективности в щитах конечного распределения модульного исполнения.
Галерея
1/6
—
Габариты
Ширина
81 мм
Высота
81 мм
Глубина
73 мм
Характеристики
Страна производства
Китай
Тип управления
рычаг управления
Класс ограничения
3 в соответствии с EN/IEC 60947-2
Номинальная рабочая отключающая способность
7500 А 50 % в соответствии с EN/IEC 60898-1 - 230...400 В Переменный ток 50/60 Гц<br>5 кА 50 % в соответствии с EN/IEC 60947-2 - 440 В Переменный ток 50/60 Гц<br>15 кА 50 % в соответствии с EN/IEC 60947-2 - 220...240 В Переменный ток 50/60 Гц<br>7.5 кА 50 % в соответствии с EN/IEC 60947-2 - 380...415 В Переменный ток 50/60 Гц<br>15 кА 100 % в соответствии с EN/IEC 60947-2 - <= 375 В Постоянный ток (DC)
Обозначение кривой
D
Серия
C120<br>Acti 9
Код совместимости
C120
Вес нетто
0.615 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Автоматический выключатель
Наименование продукта
C120
Описание полюсов
3P
Область применения
распределение
Краткое название устройства
C120H
Шаг 9 мм
9
Сегмент рынка
Малые коммерческие предприятия<br>Жилищный сектор
Момент затяжки
3.5-3.5 Н·м
Соединения – клеммы
Клеммы туннельного типа1-50 мм² жесткий<br>Клеммы туннельного типа1.5-35 мм² гибкий
Исполнение монтажа
Защелкивающийся
Номинальное рабочее напряжение
<= 375 В Постоянный ток (DC)<br>380...415 В Переменный ток 50/60 Гц<br>220...240 В Переменный ток 50/60 Гц<br>440 В Переменный ток 50/60 Гц<br>230...400 В Переменный ток 50/60 Гц
Способ монтажа
35 мм симметричная DIN-рейка
Стандарты
EN/IEC 60898-1<br>EN/IEC 60947-2
Относительная влажность
95-95 % в 55-55 °C
Рабочая температура окружающей среды
-30-60 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529
Сертификаты
EAC
Высота над уровнем моря
2000 м
Температура окружающей среды при хранении
-40-70 °C
Номинальный ток
100 А в 30 °C
Совместимость распределительного блока с г
нет
Степень загрязнения
3 в соответствии с IEC 60947-2
Тип сети
Переменный ток
Число защищенных полюсов
3
Отключающая способность
15000 А Icn в 230...400 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1<br>10 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>15 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>30 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>15 кА Icu в <= 375 В Постоянный ток (DC) в соответствии с EN/IEC 60947-2
Соответствие требованиям по изоляции
да в соответствии с IEC 60947-2
Код отключающей способности
H
Технология расцепителя
термомагнитный
[ui] номинальное напряжение изоляции
500 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
Длина зачистки проводов
15 мм
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы
Защита от замыкания на землю
отдельный блок
Предел электромагнитного отключения
10...14 x In
Электрическая износостойкость
5000 циклы в соответствии с IEC 60947-2
Индикатор наличия напряжения
индикация ВКЛ/ОТКЛ
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60068-1
Категория перенапряжения
IV
[up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с EN/IEC 60947-2
