Артикул:
A9N18356

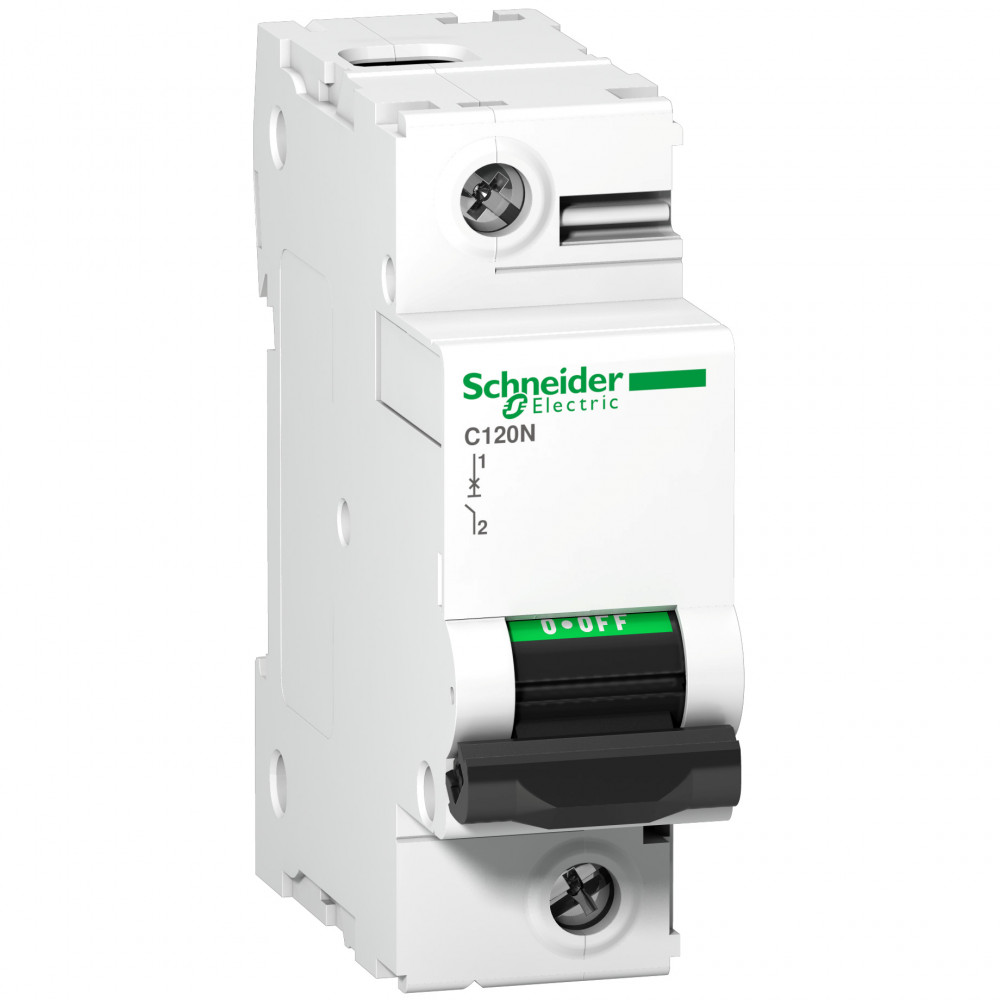

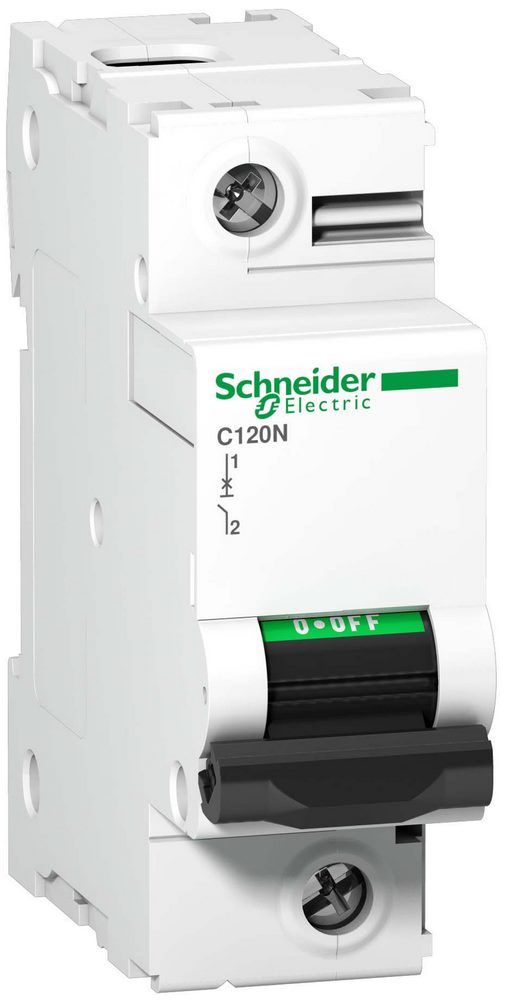

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C120N 1П 63A C. Автоматические выключатели С120N обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности а также частичной или полной селективности в щитах конечного распределения модульного исполнения.
Галерея
1/6
—
Габариты
Ширина
27 мм
Высота
81 мм
Глубина
73 мм
Характеристики
Страна производства
Китай
Тип управления
рычаг управления
Класс ограничения
3 в соответствии с EN/IEC 60947-2
Номинальная рабочая отключающая способность
15 кА 75 % в соответствии с EN/IEC 60947-2 - 130 В Переменный ток 50/60 Гц<br>15 кА 100 % в соответствии с EN/IEC 60947-2 - 125 В Постоянный ток (DC)<br>2.25 кА 75 % в соответствии с EN/IEC 60947-2 - 380...415 В Переменный ток 50/60 Гц<br>15 кА 100 % в соответствии с EN/IEC 60947-2 - 12 В Постоянный ток (DC)<br>10 кА 100 % в соответствии с EN/IEC 60947-2 - <= 144 В Постоянный ток (DC)<br>7.5 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 В Переменный ток 50/60 Гц<br>15 кА 75 % в соответствии с EN/IEC 60947-2 - 12 В Переменный ток 50/60 Гц<br>7500 А 75 % в соответствии с EN/IEC 60898-1 - 230...400 В Переменный ток 50/60 Гц
Обозначение кривой
С
Серия
C120<br>Acti 9
Код совместимости
C120
Вес нетто
0.205 кг
Тип продукта
Автоматический выключатель
Наименование продукта
C120
Описание полюсов
1P
Область применения
распределение
Краткое название устройства
C120N
Шаг 9 мм
3
Сегмент рынка
Жилищный сектор<br>Малые коммерческие предприятия
Момент затяжки
3.5-3.5 Н·м
Соединения – клеммы
Клеммы туннельного типа1-50 мм² жесткий<br>Клеммы туннельного типа1.5-35 мм² гибкий
Исполнение монтажа
Защелкивающийся
Номинальное рабочее напряжение
380...415 В Переменный ток 50/60 Гц<br>125 В Постоянный ток (DC)<br><= 144 В Постоянный ток (DC)<br>12 В Постоянный ток (DC)<br>220...240 В Переменный ток 50/60 Гц<br>230...400 В Переменный ток 50/60 Гц<br>130 В Переменный ток 50/60 Гц<br>12 В Переменный ток 50/60 Гц
Способ монтажа
35 мм симметричная DIN-рейка
Стандарты
EN/IEC 60947-2<br>EN/IEC 60898-1
Относительная влажность
95-95 % в 55-55 °C
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529
Сертификаты
EAC
Высота над уровнем моря
2000 м
Температура окружающей среды при хранении
-40-85 °C
Номинальный ток
63 А в 30 °C
Совместимость распределительного блока с г
Да
Степень загрязнения
3 в соответствии с IEC 60947-2
Тип сети
Переменный ток
Число защищенных полюсов
1
Отключающая способность
3 кА Icu в 380...415 В Переменный ток 50/60 Гц IT в соответствии с EN/IEC 60947-2<br>20 кА Icu в 130 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>15 кА Icu в 12 В Постоянный ток (DC) в соответствии с EN/IEC 60947-2<br>15 кА Icu в 125 В Постоянный ток (DC) в соответствии с EN/IEC 60947-2<br>10 кА Icu в <= 144 В Постоянный ток (DC) в соответствии с EN/IEC 60947-2<br>10 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>20 кА Icu в 12 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>10000 А Icn в 230...400 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1
Соответствие требованиям по изоляции
да в соответствии с IEC 60947-2
Код отключающей способности
N
Технология расцепителя
термомагнитный
[ui] номинальное напряжение изоляции
500 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
Длина зачистки проводов
15 мм
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы
Защита от замыкания на землю
без
Предел электромагнитного отключения
5...10 x In
Электрическая износостойкость
10000 циклы в соответствии с IEC 60947-2
Индикатор наличия напряжения
индикация ВКЛ/ОТКЛ
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60068-1
Категория перенапряжения
IV
[up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с EN/IEC 60947-2
