Артикул:
18612

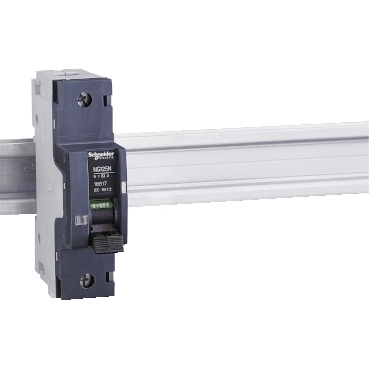

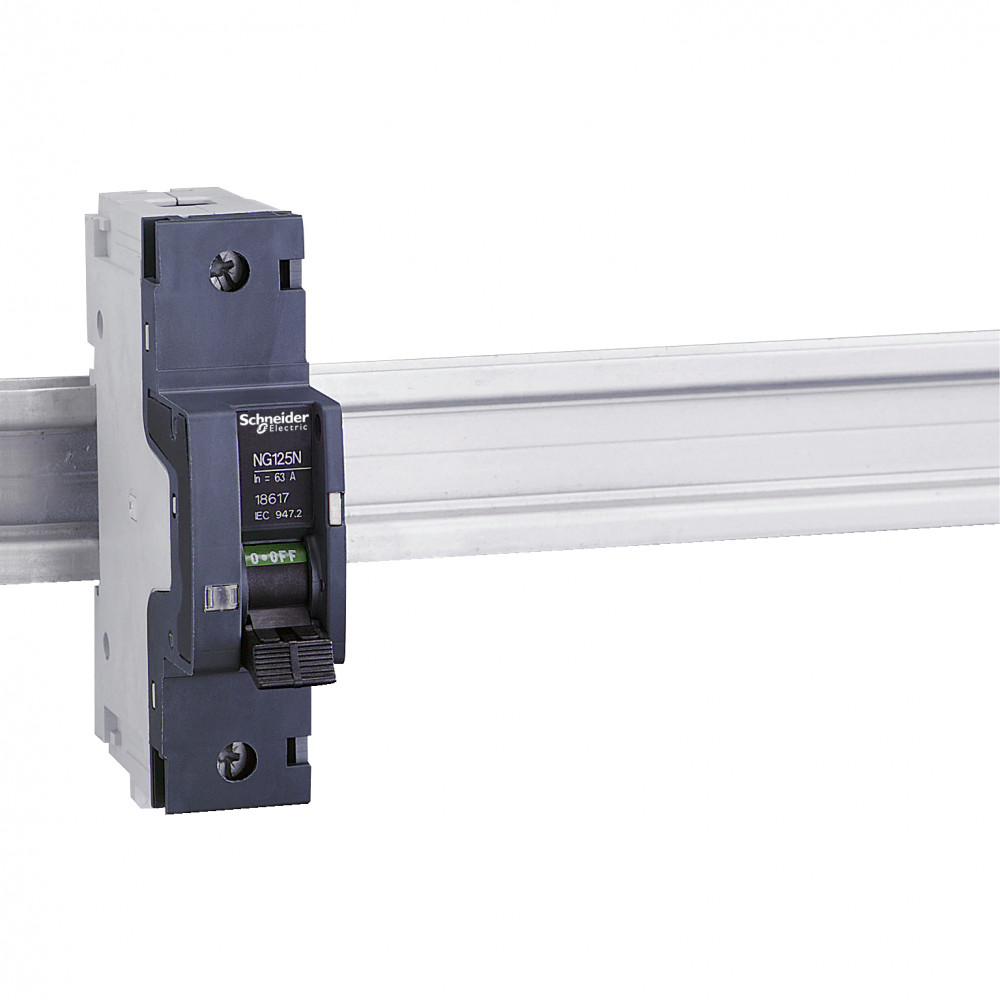

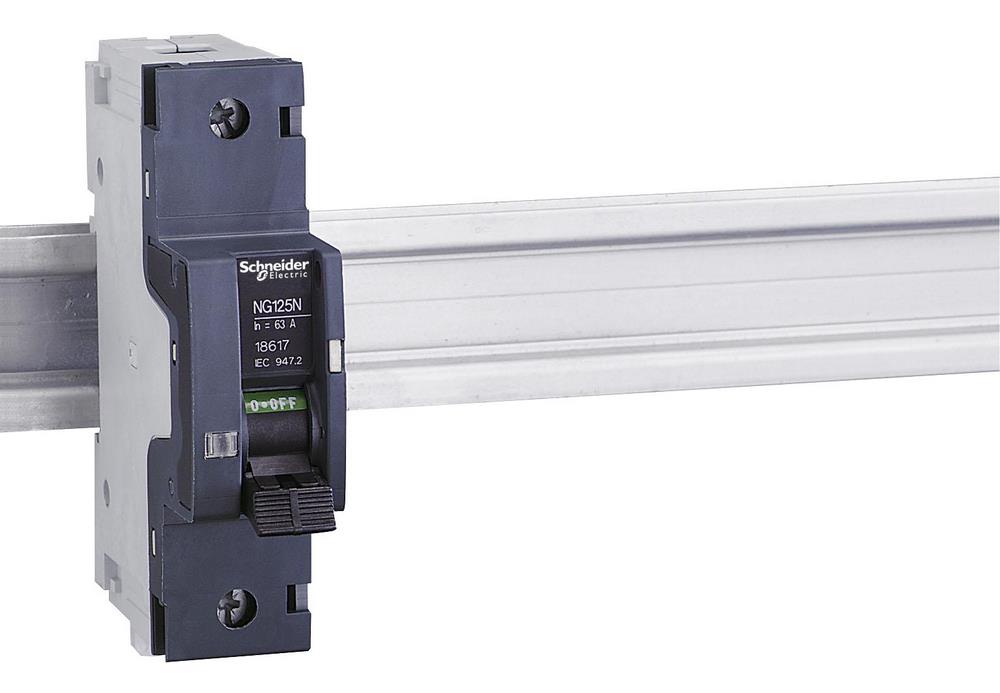

АВТОМАТИЧЕСКИЙ ВЫКЛ. NG125N 1П 20A C. Автоматические выключатели NG125 обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности, а также частичной или полной селективности в щитах конечного распределения модульного исполнения.
Галерея
1/5
—
Габариты
Вес
0.24 кг
Ширина
27 мм
Высота
103 мм
Глубина
81 мм
Характеристики
Страна производства
Франция
Серия
Acti 9
Код совместимости
NG125
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1406008_V1
Директива ec rohs
Соответствует
Тип продукта
миниатюрный автоматический выключатель
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
Acti 9 NG125
Описание полюсов
1P
Область применения
распределение
Краткое название устройства
NG125N
Шаг 9 мм
3
Сегмент рынка
малые коммерческие предприятия<br>небольшие здания
Момент затяжки
3.5-3.5 Н-м
Соединения – клеммы
клеммы туннельного типа1.5-50 мм² жесткий<br>клеммы туннельного типа1-35 мм² гибкий
Стандарты
EN/IEC 60947-2
Относительная влажность
95-95 % в 55-55 °C
Степень защиты ip
IP20 в соответствии с IEC 60529
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
3 в соответствии с IEC 60947-2
Тип сети
постоянный ток<br>переменный ток
Категория применения
категория А в соответствии с IEC 60947-2
Число защищенных полюсов
1
Код кривой
C
Отключающая способность
25 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>25 кА Icu в 12 В постоянный ток в соответствии с EN/IEC 60947-2<br>50 кА Icu в 110...130 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>6 кА Icu в 380...415 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>25 кА Icu в 125 V постоянный ток в соответствии с EN/IEC 60947-2<br>20 кА Icu в <= 144 В постоянный ток в соответствии с EN/IEC 60947-2
Соответствие требованиям по изоляции
Да в соответствии с IEC 60947-2
Код отключающей способности
N
Технология расцепителя
термомагнитный
Серия продукта
NG125
Монтажная опора
35 мм симметричная DIN-рейка
[ue] номинальное рабочее напряжение
380...415 V переменный ток 50/60 Гц<br>125 V постоянный ток<br><= 144 В постоянный ток<br>12 В постоянный ток<br>220...240 V переменный ток 50/60 Гц<br>110...130 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
[in] номинальный ток
20 А в 40 °C
Совместимость распределительного блока с гребенчатыми шинами
Да
Длина зачистки проводов
20 мм
Описание параметров блокировки
интегрированное закрытие на висячий замок
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы
Возможность блокировки
блокируется навесным замком
Защита от замыкания на землю
без
Предел электромагнитного отключения
8 x In
[ics] номинальная рабочая отключающая способность
37.5 кА 75 % в соответствии с EN/IEC 60947-2 - 110...130 V переменный ток 50/60 Гц<br>18.75 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц<br>4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 380...415 V переменный ток 50/60 Гц<br>25 кА 100 % в соответствии с EN/IEC 60947-2 - 60 V постоянный ток<br>25 кА 100 % в соответствии с EN/IEC 60947-2 - 125 V постоянный ток
Тип привода
тумблер<br>ручная проверка отключения
Исполнение выключателя
защелкивающийся
Электрическая износостойкость
10000 циклы
[up] номинальное импульсное выдерживаемое напряжение
8 кВ в соответствии с EN/IEC 60947-2
Индикатор наличия напряжения
индикация ВКЛ/ВЫКЛ<br>индикатор срабатывания
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60068-1
Категория перенапряжения
IV
Рабочая температура
-30-70 °C
Степень защиты ik
IK05 в соответствии с EN/МЭК 62262
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1406008EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
