Артикул:

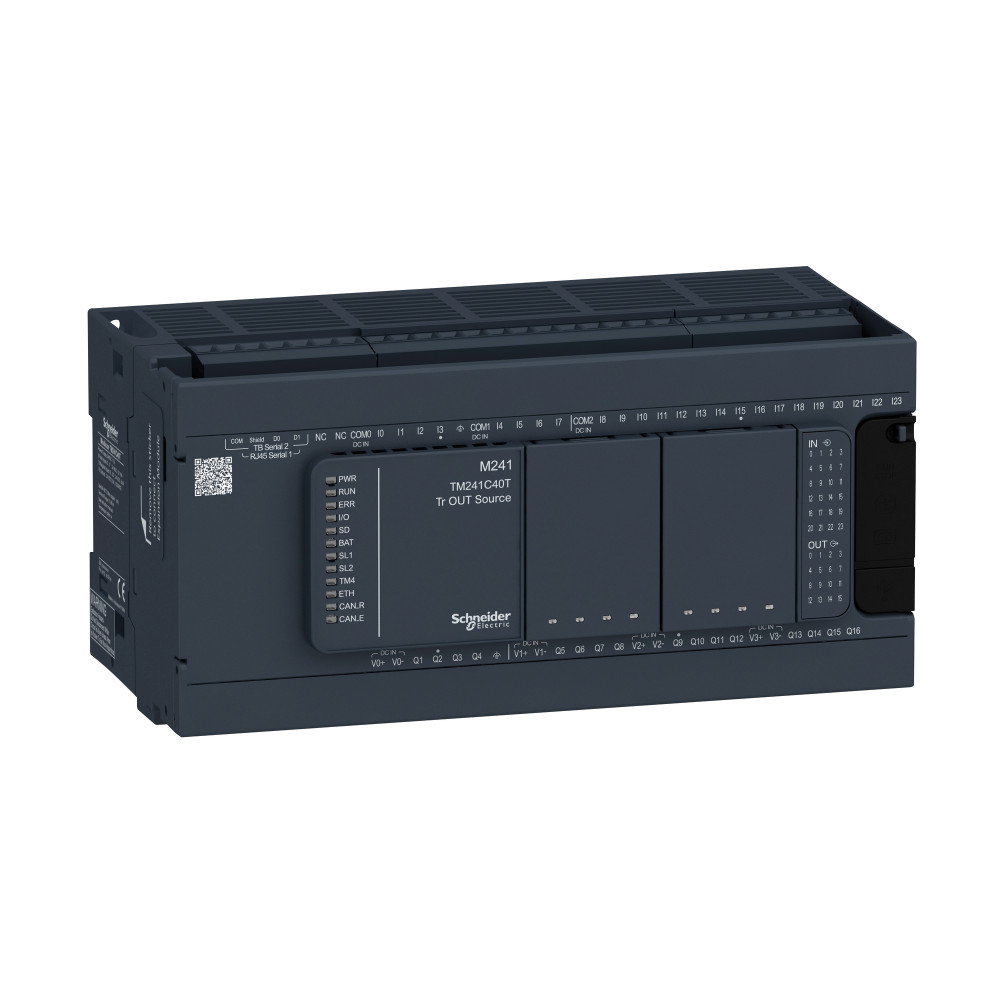

TM241C40T
Компактный Базовый блок M241-40 поможет достичь максимальной производительности с повышением прибыльности. Интуитивно понятное машинное программирование с ПО SoMachine с готовыми к использованию приложениями и функциональными блоками, гибкое и масштабируемое управление машиной повысит уровень производительности для улучшения эффективности. Возможно подключение в любом месте через Ethernet.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами
Галерея
1/2
—
Габариты
Ширина
190 мм
Высота
90 мм
Глубина
95 мм
Характеристики
Страна производства
Индонезия
Структура приложения
8 заданий по событиям<br>8 внешних заданий по событиям<br>4 циклических ведущих задания<br>3 циклических ведущих задания + 1 авторотир задание
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
Тип сигнала управления
A/B в 100 кГц для быстрый вход (режим HSC)<br>импульс/направление в 200 кГц для быстрый вход (режим HSC)<br>одна фаза в 200 кГц для быстрый вход (режим HSC)
Пределы выходного напряжения
30 В пост. ток
Время срабатывания
<= 2 мкс включение, I0...I7 клемма(ы) для быстродействующий вход<br><= 2 мкс выключение, I0...I7 клемма(ы) для быстродействующий вход<br><= 2 мкс включение, Q0...Q3 клемма(ы) для быстродействующий выход<br><= 2 мкс выключение, Q0...Q3 клемма(ы) для быстродействующий выход<br>50 мкс включение, I0...I15 клемма(ы) для вход<br>50 мкс выключение, I0...I15 клемма(ы) для вход<br><= 34 мкс включение, Q0...Q15 клемма(ы) для выход<br><= 250 µs выключение, Q0...Q15 клемма(ы) для выход
Оборудование для хранения данных
<= 16 GB SD-карта (опциональный)
Размер памяти
8 Мбайт для программа<br>64 Мбайт для системная память RAM
[us] номинальное напряжение сети
24 В пост. ток
Ток дискретного выхода
0.1 А для быстродействующий выход (режим PTO) (Q0...Q3)<br>0.5 А для транзисторный выход (Q0...Q15)
Maximum current per output common
2 А
Часы реального времени
с
Тип дискретного выхода
транзисторный
Напряжение дискретного выхода
24 В пост. ток для транзисторный выход
Напряжение дискретного входа
24 V
Тип дискретных входов
"приемник" или "источник"
Тип напряжения дискретного входа
пост. Тока
Высота хранения
0-3000 м
Протокол порта обмена данными
последов. канал без развязки: Modbus протокол ведущий/ведомый
Количество дискретных выходов
16 транзисторный 4 быстродействующий выход
Количество дискретных входов
24 , дискретный вход 8 быстродействующий вход в соответствии с МЭК 61131-2 тип 1
Тип защиты
защита от короткого замыкания<br>короткое замыкание и защита от перегрузки с автоматическим сбросом<br>защита от включения с обратной полярностью для быстродействующий выход
Maximum tungsten load
<2.4 Вт
Макс. пусковой ток
50 А
Кол-во дискретных входов/выходов
40
Конфигурируемое время фильтрования
1 µs для быстродействующий вход<br>12 мс для быстродействующий вход<br>0 мс для вход<br>1 мс для вход<br>4 мс для вход<br>12 мс для вход
Резервируемые данные
128 MB встроенная флэш-память для резервное хранение данных программ
Погрешность хода часов
<= 60 с/месяц в 25-25 °C
Виброустойчивость
3,5 мм в 5-8.4 Гц в симметричная рейка<br>3 gn в 8.4-150 Гц в симметричная рейка<br>3,5 мм в 5-8.4 Гц в панельный монтаж<br>3 gn в 8.4-150 Гц в панельный монтаж
Количество входов счёта
4 быстрый вход (режим HSC) в 200 кГц<br>16 базовый вход в 1 кГц
Ударопрочность
15 gn для 11 мс
Функции позиционирования
PTO функция 4 каналы (positioning frequency: 100 кГц)<br>PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 кГц)
Модуль количества вх/вых. расширения
7 (местный вх/вых. архитектура)<br>14 (удаленный вх/вых. архитектура)
Время исполнения для 1 инструкции
0.3 мс для событийные и периодические задания<br>0.7 мс для другая инструкция
Стойкость к наведенным помехам
10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6<br>3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)<br>10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
Maximum output frequency
20 кГц для быстродействующий выход (режим ШИМ)<br>100 кГц для быстродействующий выход (режим PLS)<br>1 кГц для выход
Электромагнитное излучение
кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011<br>кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011<br>излучение - контрольный уровень: 40 дБмкВ/м КП класс A в 30-230 МГц в соответствии с EN/IEC 55011<br>кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011<br>излучение - контрольный уровень: 47 дБмкВ/м КП класс A в 230-1000 МГц в соответствии с EN/IEC 55011
Точность
+/- 0.1 % в 0.02-0.1 кГц для быстродействующий выход<br>+/- 1 % в 0.1-1 кГц для быстродействующий выход
Срок резервного хранения данных
2 года в 25 °C
Серия
Modicon M241
Тип батареи
BR2032 неперезаряжаемый литий, срок службы батареи: 4 г.
Вес нетто
0.62 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Стойкость к электростатическому разряду
8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Тип продукта
логический контроллер
Стойкость к коммутационным помехам
2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)<br>1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал)<br>1 кВ в соответствии с EN/IEC 61000-4-4 (вход)<br>1 кВ в соответствии с EN/IEC 61000-4-4 (транзисторный выход)
Электрическое соединение
съемный клеммный блок с винтовыми зажимамидля входов и выходов (шаг 5.08 мм)<br> съемный клеммный блок с винтовыми зажимамидля подключения питания 24 В пост. тока (шаг 5.08 мм)
Ток дискретного входа
10.7 мА для быстродействующий вход<br>7 мА для вход
Потребляемая мощность, вт
32.6-40.4 Вт (с модулем максимального количества вх/вых.)
Время сброса
10 мс автоматический сброс выход<br>12 с автоматический сброс быстродействующий выход
Maximum cable distance between devices
неэкранированный кабель: <50 м для вход<br>экранированный кабель: <10 м для быстродействующий вход<br>неэкранированный кабель: <50 м для выход<br>экранированный кабель: <3 м для быстродействующий выход
Стандарты
ANSI/ISA 12-12-01<br>CSA C22,2 No 142<br>CSA C22.2 № 213<br>EN/IEC 61131-2:2007<br>Морская спецификация (LR, ABS, DNV, GL)<br>UL 1604<br>UL 508
Предельный уровень коммутации напряжения в состоянии 1
>= 15 В для вход
Относительная влажность
10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при хранении)
Предельный уровень коммутации напряжения в состоянии 0
<= 5 В для вход
Рабочая температура окружающей среды
-10-50 °C (вертикальная установка)<br>-10-55 °C (горизонтальная утановка)
Степень защиты ip
IP20 с защитной крышкой на месте
Сертификаты
RCM<br>cULus<br>IACS E10<br>CSA
Высота над уровнем моря
0...2000 м
Температура окружающей среды при хранении
-25-70 °C
Выдерживаемая импульсная помеха
1 кВ линии питания (пост) Общий режим в соответствии с EN/IEC 61000-4-5<br>1 кВ экранированный кабель Общий режим в соответствии с EN/IEC 61000-4-5<br>0.5 кВ линии питания (пост) Дифференциальн. режим в соответствии с EN/IEC 61000-4-5<br>1 кВ выход реле Дифференциальн. режим в соответствии с EN/IEC 61000-4-5<br>1 кВ вход Общий режим в соответствии с EN/IEC 61000-4-5<br>1 кВ транзисторный выход Общий режим в соответствии с EN/IEC 61000-4-5
Степень загрязнения
2
Входной импеданс
4.7 кОм для вход<br>2.81 кОм для быстродействующий вход
Логика дискретного выхода
положительная логика (источник)
Монтажная опора
top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответствии с IEC 60715<br> на плате или на панели с помощью монтажного комплекта
Питание
(последов. 1)питание последовательного канала: 5 В, <200 мА
Тип встроенных клемм
последов. канал без развязки последов. 1 с RJ45 разъем и RS232/RS485<br>последов. канал без развязки последов. 2 с съемный клеммный блок с винтовыми зажимами разъем и RS485<br>USB порт с mini B USB 2.0 разъем
Скорость передачи
1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485<br>1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3-3 м для RS232<br>480 Мбит/с для шины длиной 3-3 м для USB
Стойкость к электромагнитным полям
10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3<br>1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Пределы напряжения питания
20.4-28.8 В
Maximum voltage drop
<1 В
Maximum leakage current
5 мкА для выход
Изоляция
между питанием и внутренней логикой в 500 В Переменный ток<br>неизолиров.между питание и землей<br>между входом и внутренней логикой в 500 В Переменный ток<br>неизолиров.между входами<br>между быстрым входом и внутренней логикой в 500 В Переменный ток<br>между выходом и внутренней логикой в 500 В Переменный ток<br>неизолиров.между выходами<br>между быстрым выходом и внутренней логикой в 500 В Переменный ток<br>между группами входов в 500 В Переменный ток
Маркировка
CE
Локальная индикация
PWR: 1 светодиод (зеленый)<br>RUN: 1 светодиод (зеленый)<br>ошибка модуля (ERR): 1 светодиод (красный)<br>ошибка вх/вых. (вх/вых.): 1 светодиод (красный)<br>доступ SD карты (SD): 1 светодиод (зеленый)<br>BAT: 1 светодиод (красный)<br>последовательныя линия1 (SL1): 1 светодиод (зеленый)<br>последовательныя линия2 (SL2): 1 светодиод (зеленый)<br>неисправность шины TM4 (TM4): 1 светодиод (красный)<br>состояние вх/вых.: 1 светодиод на каждый канал (зеленый)
