Артикул:
XALD363B
Эта головка для кнопки представляет собой эргономичный интерфейс для управления машинным оборудованием. Можно легко монтировать и менять этот компонент в сборных кнопочных блоках и блоках контактов: сборка выполняется путем защелкивания. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Галерея
1/6
—
Габариты
Вес
0.261 кг
Характеристики
Страна производства
Франция
Назначение продукта
для устройств управления и сигнализации XB5 Ø 22 мм
Кабельный ввод
2 удаляемых заглушки кабельного ввода, зажимная способность: 14-14 мм<br>2 удаляемых заглушки отверстий под кабельные сальники Pg 13 и ISO M20, зажимная способность: 12-12 мм
[us] номинальное напряжение сети
24 В пер./пост. ток
Работа контактов
медленное размыкание
Прямое размыкание
с в соответствии с EN/МЭК 60947-5-1 приложение К
Виброустойчивость
5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27<br>50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Материал контактов
серебряный сплав (Ag/Ni)
Электромагнитное излучение
класс B в соответствии с IEC 55011
Код совместимости
XALD
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1806010EN
Стойкость к электростатическому разряду
6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2<br>8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
комплект кнопочного поста
Стойкость к коммутационным помехам
2 кВ в соответствии с IEC 61000-4-4
Материал
поликарбонат
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Краткое название устройства
XALD
Потребляемый ток
18 мА
Момент затяжки
0.8-1.2 Н-м в соответствии с EN/IEC 60947-1
Соединения – клеммы
винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>винтовой зажим, >= 1 x 0,22 мм² без наконечника в соответствии с EN/IEC 60947-1
Защитное исполнение
TH
Стандарты
EN/IEC 60947-5-4<br>CSA C22.2 № 14<br>UL 508<br>EN/IEC 60947-5-1<br>EN/IEC 60947-5-5<br>JIS C8201-5-1<br>EN/IEC 60947-1<br>JIS C8201-1
Степень защиты ip
IP66 в соответствии с IEC 60529<br>IP67<br>IP69<br>IP69K
Температура окружающей среды при хранении
-40-70 °C
Выдерживаемая импульсная помеха
1 кВ в соответствии с IEC 61000-4-5
Цвет основания корпуса
светло-серый (RAL 7035)
Цвет крышки
темно-серый (RAL 7016)
Серия продукта
Harmony XALD
Стойкость к мойке под высоким давлением
7000000 паскаль в 55 °C, расстояние: 0.1 м
[ui] номинальное напряжение изоляции
600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
Параметры управляющего устройства

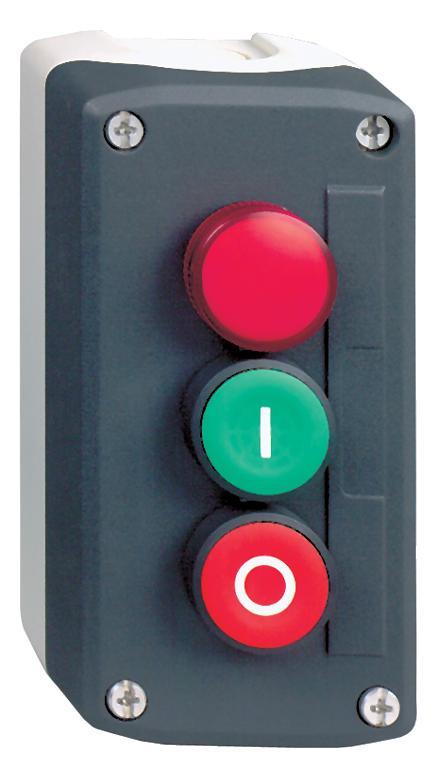

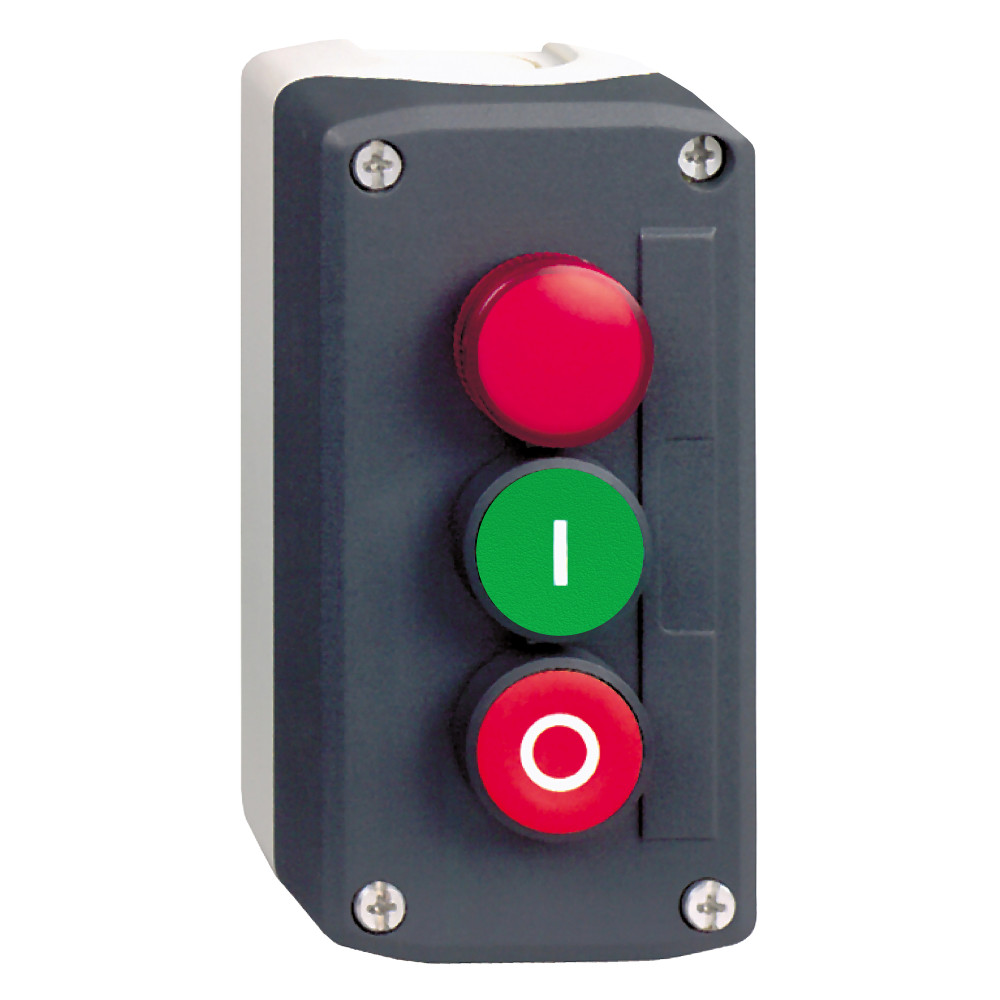

2 потайных толкателя кнопки - 1 подсветка в центре
Применение кнопочного поста
кнопка ПУСК-ОСТАНОВ
Состав кнопочного поста
1 утопленная кнопка, зеленый 1 Н.О. I маркировка<br>1 утопленная кнопка, красный 1 Н.З. O маркировка<br>1 сигнальная лампа
Место маркировки
маркировка на кнопке
Описание управляющего устройства
зеленый ''I'' 1 НО - красный ''O'' 1 НЗ
Механическая износостойкость
10000000 циклы
Электрическая надежность мэк 60947-5-4
λ < 10exp(-6) в 5 В, 1 мА в соответствии с EN/IEC 60947-5-4<br>λ < 10exp(-8) в 17 В, 5 мА в соответствии с EN/IEC 60947-5-4
Рабочий ход
1.5 мм (Н.З. изменение коммутационного состояния)<br>2.6 мм (Н.О. изменение коммутационного состояния)<br>4.3 мм (полный ход)
Рабочая сила
3.5 Н Н.З. изменение коммутационного состояния<br>3.8 Н Н.О. изменение коммутационного состояния
Тип сигнализации
постоянный
Цвет источника света
красный
Электрическая износостойкость
1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 3 А в 120 V AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
Источник света
встроенный и защищенный светодиод
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с EN/IEC 60947-1
Стойкость к электромагнитным полям
10 В/м в соответствии с IEC 61000-4-3
Срок службы
100000 ч при номинальном напряжении и 25 °C
Категория перенапряжения
класс II в соответствии с IEC 60536
Рабочая температура
-40-70 °C
Степень защиты ik
IK05 в соответствии с EN 50102
Пределы напряжения питания
19.2-30 В пост. ток<br>21.6-26.4 В пер. ток
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1806010EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит особо опасных веществ согласно декларации reach
да
Форма головки винта
пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка<br>перфорированный совместим с Ø 5.5 мм отвертка
Степень защиты nema
NEMA 13<br>NEMA 4X
[ie] номинальный рабочий ток
6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>0.55 А в 125 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.27 А в 250 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
[ith] условный тепловой ток на открытом воздухе
10 А в соответствии с EN/IEC 60947-5-1
Цвет маркировки
белая маркировка колпачков толкателей зеленого, красного и черного цветов<br>черная маркировка белого колпачка толкателя
