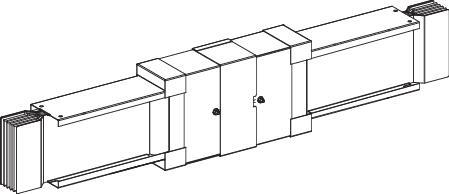

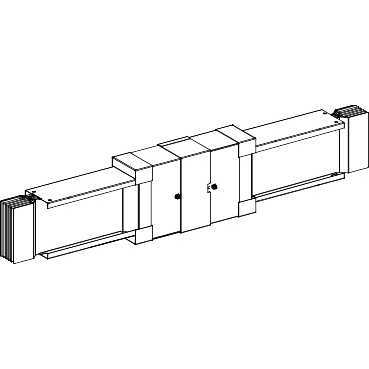

СЕКЦИЯ С КОМПЕНСАТОРОМ 1М

45 кг

140 мм<br>1000 мм

404 мм

Венгрия

L: X1 35 °C= 0.007 mΩ/m при Inc и 50 Гц<br>L – PE: Rb1 35 °C= 0.16 mΩ/m при Inc методом полного сопротивления<br>L – L: Xb 35 °C= 0.008 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – PE: Xb 35 °C= 0.084 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: R0 20 °C= 0.066 mΩ/m метод симметричных составляющих<br>L – N: X0 20 °C= 0.028 mΩ/m метод симметричных составляющих<br>L – N: Z0 20 °C= 0.072 mΩ/m метод симметричных составляющих<br>L – N: Rb0 20 °C= 0.031 mΩ/m метод полного сопротивления<br>L – N: Rb1 35 °C= 0.039 mΩ/m при Inc методом полного сопротивления<br>L – N: Xb 35 °C= 0.013 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L: R20 20 °C= 0.014 mΩ/m<br>L: R1 35 °C= 0.017 mΩ/m при Inc и 50 Гц<br>PE: 20 °C= 0.08 mΩ/m<br>L: Z1 35 °C= 0.018 mΩ/m при Inc и 50 Гц<br>L – PE: R0 20 °C= 0.256 mΩ/m метод симметричных составляющих<br>L – PE: X0 20 °C= 0.131 mΩ/m метод симметричных составляющих<br>L – PE: Z0 20 °C= 0.288 mΩ/m метод симметричных составляющих<br>L – L: Rb0 20 °C= 0.031 mΩ/m метод полного сопротивления<br>L – PE: Rb0 20 °C= 0.125 mΩ/m метод полного сопротивления<br>L – L: Rb1 35 °C= 0.039 mΩ/m при Inc методом полного сопротивления

3L + N + PER

45 кг/м

0-15 % 4000 А

8100 А²·с

3 µT

90 кА

гибкая шина

30 м

горизонтальная ориентация<br>вертикальная ориентация

198 кА

медь

Canalis

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

N/A

Соответствует

секция термокомпенсации

алюминий

На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.

KT

транспортная секция

KTA

полиэфирная пленка

МЭК 61439-6<br>МЭК 61439-1

0-35 °C (100 % от In)<br>35-40 °C (97% от In)<br>40-45 °C (93 % от In)<br>45-50 °C (90 % от In)<br>50-55 °C (86 % от In)

IP55 в соответствии с IEC 60529

Canalis

подвесной монтаж<br>Консоль

1000 V

1000 В

50/60 Гц

посредством крючков

IK08 в соответствии с IEC 62262

Содержание особо опасных веществ не превышает пороговую величину

да

да

ENVPEP061104EN

Грин Премиум продукция

Декларация по умолчанию (продукт вне сферы действия RoHS Китая)

да

да

справа

<0.0015 В с коэффициентом мощности = 1 в 50 Гц при 1 A на 100 м длины<br><0.0016 В с коэффициентом мощности = 0.9 в 50 Гц при 1 A на 100 м длины<br><0.0015 В с коэффициентом мощности = 0.8 в 50 Гц при 1 A на 100 м длины<br><0.0015 В с коэффициентом мощности = 0.7 в 50 Гц при 1 A на 100 м длины

секция кабельного канала<br>соединительный блок

4000 А в 35 °C

стандартная длина
