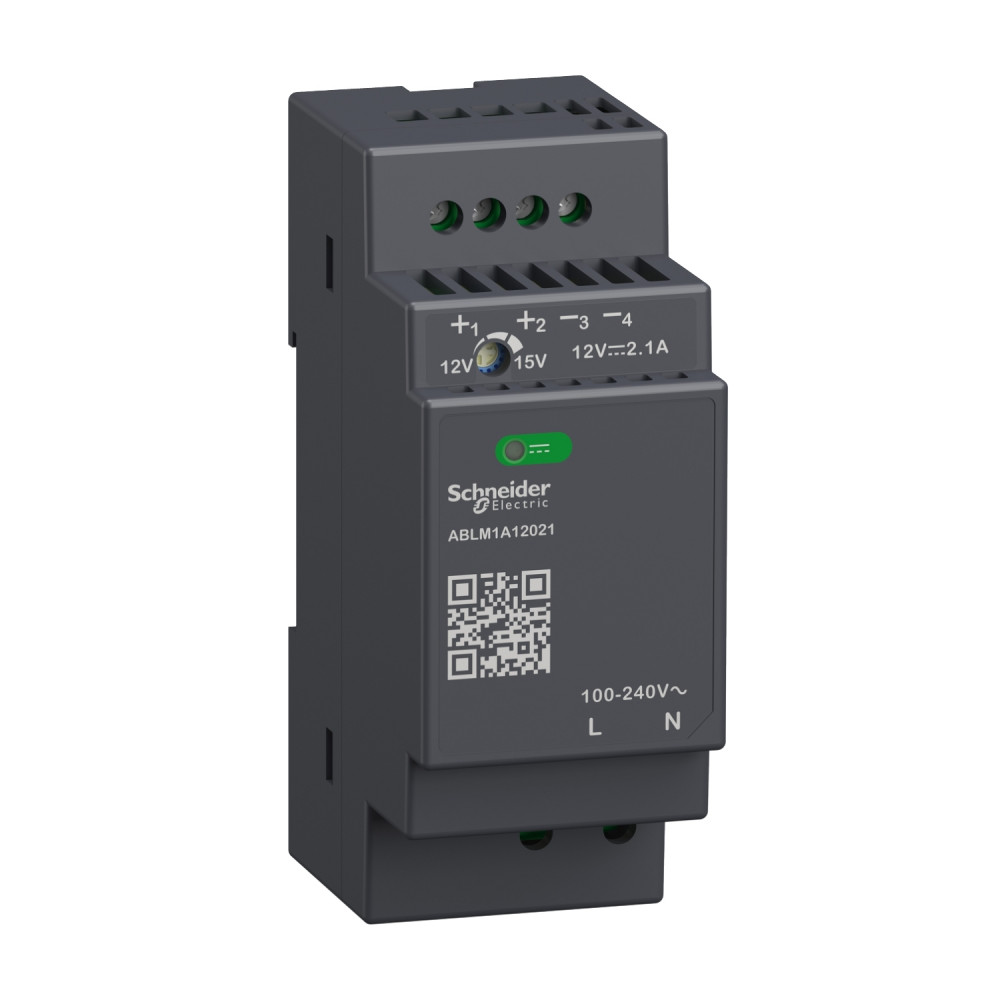

ABL MODICON модульный блок питания 12В, 25Вт

36 мм

91 мм

55.6 мм

Таиланд

12 V пост. ток

85 % в 115 B пер. ток<br>85 % в 230 B пер. ток

12...15 V

класс II without PE connection

CE<br>Сертификат cUL<br>Сертификат cUL<br>RCM<br>CB Scheme<br>EAC<br>KC<br>NEC: класс 2

4.6 Вт

25 Вт

от перегрузки и короткого замыкания, технология защиты: автоматический сброс<br>against over temperature, технология защиты: ручной сброс<br>от повышения напряжения, технология защиты: ручной сброс

50-60 Гц

< 2000 м overvoltage category III<br>2000...5000 м overvoltage category II

3 mm (частота= 2-9 Гц) в соответствии с МЭК 60721-3-3<br>10 m/s² (частота= 9-200 Гц) в соответствии с МЭК 60721-3-3

100 m/s² для 11 мс

3000 В Переменный ток вход/выход

кондуктивное излучение в соответствии с EN 61000-6-3<br>излучение в соответствии с EN 61000-6-4

Пластиковый

25 А в 115 B<br>50 А в 230 B

100...240 V пер. ток однофазный<br>100...240 V пер. ток 2 фазы

источник питания Modicon

0.17 кг

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

источник питания

10 г.

TN<br>TT<br>IT

< 0.8 A 115 V пер. ток<br>< 0.6 A 230 В AC 50/60Hz пер. ток

2500000 ч at 25 °C, полная нагрузка<br>1000000 ч at 55 °C, 80 % load

< 2 s

3000 мкФ

Винтовое соединение: 0,5...1,5 мм², (AWG 20...AWG 16) without wire end ferrule для вход/выход<br>Винтовое соединение: 0,5...1 мм², (AWG 20...AWG 18) с наконечниками жил для вход/выход

напряжение выхода: 1 светодиод (зеленый)

EN 62368-1<br>EN/МЭК 61010-1<br>EN 61010-2-201<br>EN/IEC 61204-3<br>EN 61000-6-1<br>EN 61000-6-2<br>EN 61000-6-3<br>EN 61000-6-4<br>EN 61000-3-2<br>EN 61000-3-3<br>UL 62368-1<br>UL 61010-1<br>UL 61010-2-201<br>CSA C22.2 No 62368-1<br>CSA C22.2 No 61010-1<br>CSA C22.2 No 61010-2-201<br>EN/IEC 62368-1

0-95 % без образования конденсата

-25-55 °C (без понижения номинального тока)<br>55-70 °C (with current derating of 2.67 % per °C)

IP20

-40-85 °C

2

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответствии с IEC 60715<br>DIN-рейки с двойным профилем рейка<br> панельный монтаж

SELV в соответствии с EN/IEC 60950-1<br>SELV в соответствии с EN/IEC 60204-1<br>SELV в соответствии с IEC 60364-4-41

90...264 В Переменный ток

0.25 мА 240 В пер. ток

II

импульсный источник питания

2.1 А

последовательный

встроенный предохранитель (не заменяемый) 3.15 А<br>external protection (recommended) 20 А Curve B<br>external protection (recommended) 20 А Curve С<br>external protection (recommended) 4 А Curve B<br>external protection (recommended) 4 А Curve С

ES1

> 20 ms 115 B Переменный ток<br>> 60 ms 230 B Переменный ток

< 100 mV

immunity to electrostatic discharge - контрольный уровень: 6 кВ (Разряд при контакте) в соответствии с EN/IEC 61000-4-2<br>immunity to electrostatic discharge - контрольный уровень: 9 kV (Выброс воздуха) в соответствии с EN/IEC 61000-4-2<br>испытание стойкости к электромагнитному полю - контрольный уровень: 10 В/м (80МГц…2ГГц) в соответствии с EN/IEC 61000-4-3<br>испытание стойкости к электромагнитному полю - контрольный уровень: 5 V/m (2…2.7ГГц) в соответствии с EN/IEC 61000-4-3<br>испытание стойкости к электромагнитному полю - контрольный уровень: 3 В/м (2.7...6 GHz) в соответствии с EN/IEC 61000-4-3<br>стойкость к быстрым переходным процессам - контрольный уровень: 4 кВ (на входе-выходе) в соответствии с EN/IEC 61000-4-4<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 3 кВ (между источником питания и землей) в соответствии с EN/IEC 61000-4-5<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: 1.5 kV (Между фазами) в соответствии с EN/IEC 61000-4-5<br>стойкость к наведенным помехам - контрольный уровень: 10 Vrms (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6<br>стойкость к магнитным полям - контрольный уровень: 30 A/м (50...60 Гц) в соответствии с EN/IEC 61000-4-8<br>стойкость к провалам напряжения - контрольный уровень: 100 % (1 цикл) в соответствии с EN/IEC 61000-4-11<br>стойкость к провалам напряжения - контрольный уровень: 60 % (10 циклов) в соответствии с EN/IEC 61000-4-11<br>стойкость к провалам напряжения - контрольный уровень: 30 % (25 cycles) в соответствии с EN/IEC 61000-4-11<br>излучаемое электромагнитное поле в соответствии с EN 55016-2-3<br>пределы для гармонического тока, эмиссия в соответствии с EN 61000-3-2<br>наведенное электромагнитное поле в соответствии с EN 55016-1-2<br>наведенное электромагнитное поле в соответствии с EN 55016-2-1
