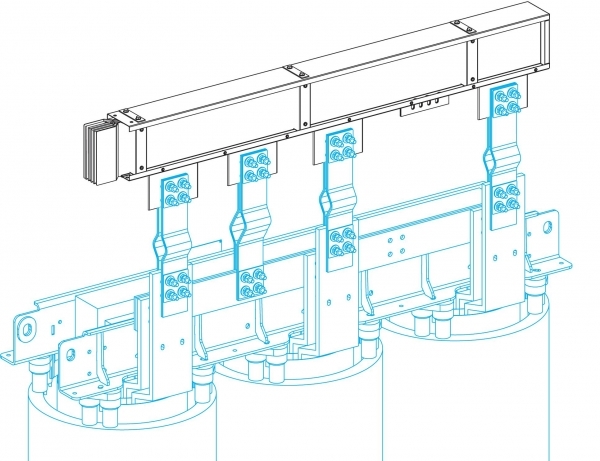

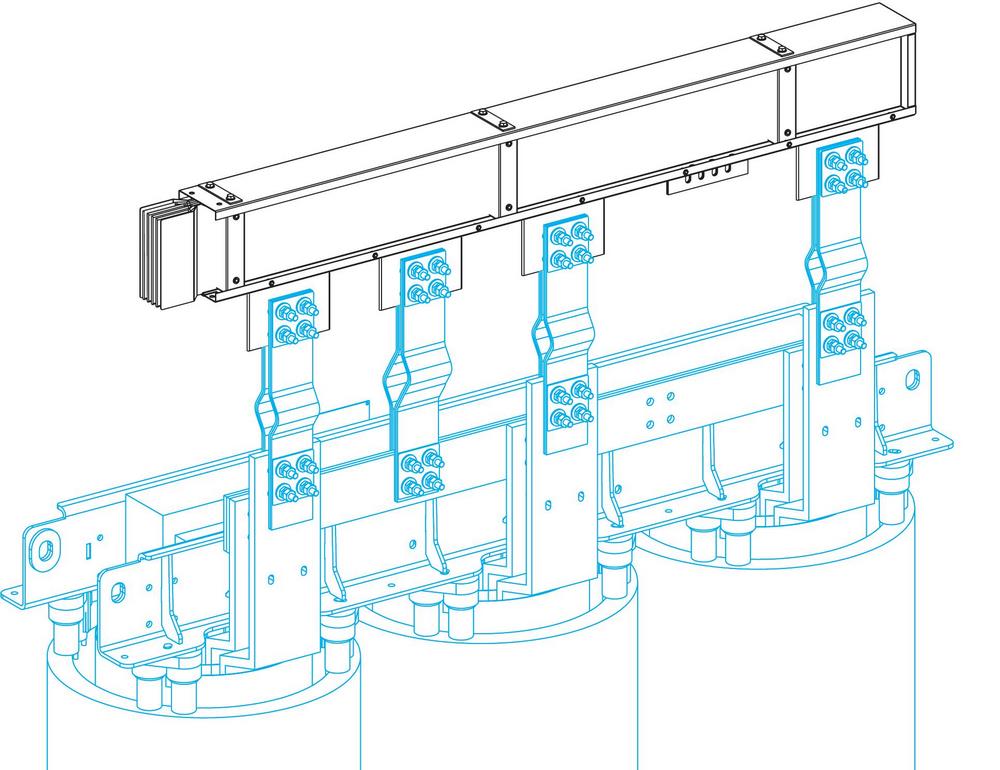

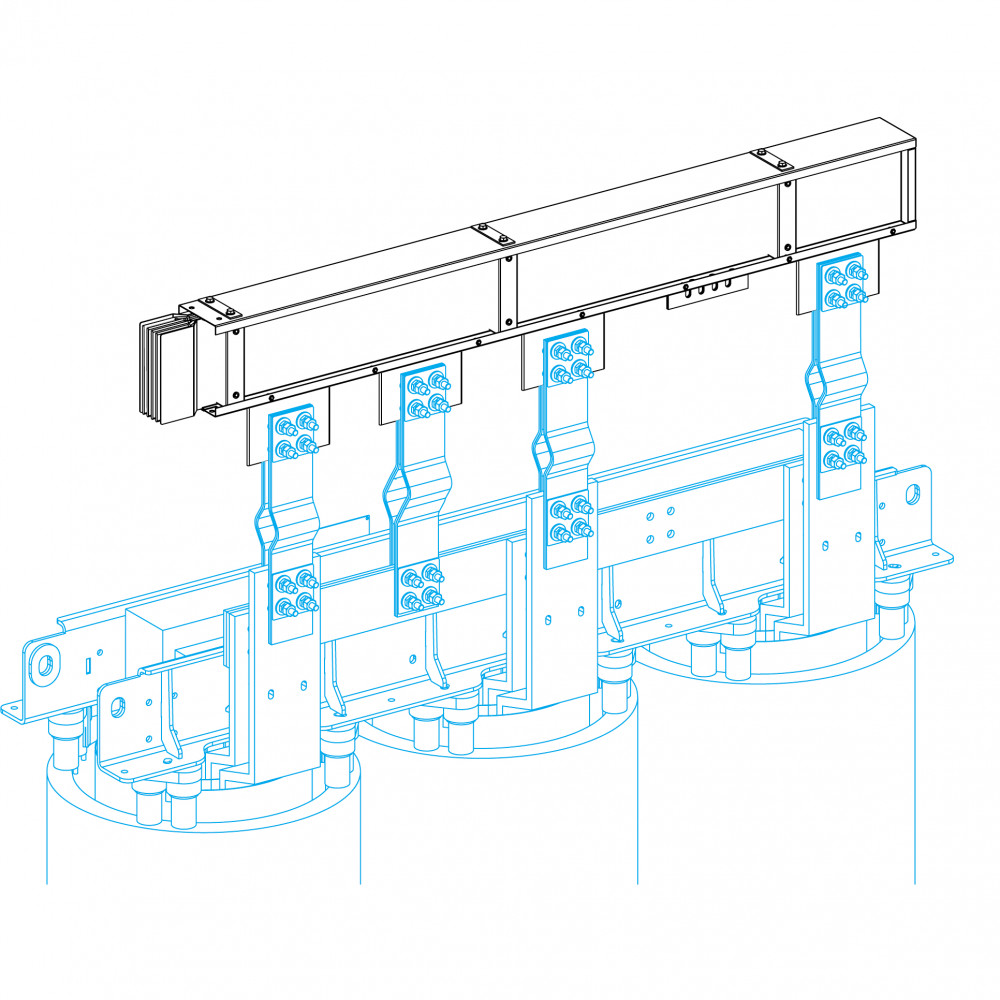

СЕКЦИЯ ПРИСОЕДИНИТЕЛЬНАЯ К ТР-РУ №2

204-204 мм

140 мм

1900-1900 мм

Венгрия

470-700 мм

стандартное защитное заземление

L: R1 35 °C= 0.034 mΩ/m при Inc и 50 Гц<br>L: X1 35 °C= 0.011 mΩ/m при Inc и 50 Гц<br>L: Z1 35 °C= 0.035 mΩ/m при Inc и 50 Гц<br>L – PE: R0 20 °C= 0.42 mΩ/m метод симметричных составляющих<br>L – PE: X0 20 °C= 0.286 mΩ/m метод симметричных составляющих<br>L – PE: Z0 20 °C= 0.508 mΩ/m метод симметричных составляющих<br>L – L: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления<br>L – PE: Rb0 20 °C= 0.231 mΩ/m метод полного сопротивления<br>L – L: Rb1 35 °C= 0.075 mΩ/m при Inc методом полного сопротивления<br>L – PE: Rb1 35 °C= 0.292 mΩ/m при Inc методом полного сопротивления<br>L – L: Xb 35 °C= 0.015 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – PE: Xb 35 °C= 0.17 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: R0 20 °C= 0.128 mΩ/m метод симметричных составляющих<br>L – N: X0 20 °C= 0.054 mΩ/m метод симметричных составляющих<br>L – N: Z0 20 °C= 0.139 mΩ/m метод симметричных составляющих<br>L – N: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления<br>L – N: Rb1 35 °C= 0.075 mΩ/m при Inc методом полного сопротивления<br>L – N: Xb 35 °C= 0.024 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L: R20 20 °C= 0.028 mΩ/m<br>PE: 20 °C= 0.126 mΩ/m

3L + N + PE

26 кг/м

0-15 % 2000 А<br>15-33 % 2500 А<br>33-100 % 3200 А

4900 А²·с

1.3 µT

200 мм

на заказ

70 кА

154 кА

медь

Canalis<br>Canalis

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

стандартное исполнение

боковая секция

Алюминий

KT

транспортная секция

KTA

полиэфирная пленка

Винтами

монтаж на панель

МЭК 61439-6<br>МЭК 61439-1

0-35 °C (100 % от In)<br>35-40 °C (97% от In)<br>40-45 °C (93 % от In)<br>45-50 °C (90 % от In)<br>50-55 °C (86 % от In)

IP55 в соответствии с МЭК 60529

IK08 в соответствии с IEC 62262

1000 В

1000 В

сухой трансформатор

50/60 Гц

слева

<0.0029 В с коэффициентом мощности = 1 в 50 Гц при 1 A на 100 м длины<br> <0.003 В с коэффициентом мощности = 0.9 в 50 Гц при 1 A на 100 м длины<br> <0.0029 В с коэффициентом мощности = 0.8 в 50 Гц при 1 A на 100 м длины<br> <0.0027 В с коэффициентом мощности = 0.7 в 50 Гц при 1 A на 100 м длины

секция кабельного канала

2000 А в 35 °C
