Артикул:
KTA1250EL42
Галерея
1/5
—
Габариты
Высота
124-124 мм
Глубина
140 мм
Длина
1900-1900 мм
Характеристики
Страна производства
Венгрия
Шаг соединения
390-700 мм
Заземляющий контур
стандартное защитное заземление
Линейное сопротивление
L: R1 35 °C= 0.056 mΩ/m при Inc и 50 Гц<br>L: X1 35 °C= 0.015 mΩ/m при Inc и 50 Гц<br>L: Z1 35 °C= 0.058 mΩ/m при Inc и 50 Гц<br>L – PE: R0 20 °C= 0.587 mΩ/m метод симметричных составляющих<br>L – PE: X0 20 °C= 0.478 mΩ/m метод симметричных составляющих<br>L – PE: Z0 20 °C= 0.757 mΩ/m метод симметричных составляющих<br>L – PE: Rb0 20 °C= 0.353 mΩ/m метод полного сопротивления<br>L – L: Rb1 35 °C= 0.12 mΩ/m при Inc методом полного сопротивления<br>L – PE: Rb1 35 °C= 0.438 mΩ/m при Inc методом полного сопротивления<br>L – L: Xb 35 °C= 0.024 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – PE: Xb 35 °C= 0.275 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L – N: R0 20 °C= 0.209 mΩ/m метод симметричных составляющих<br>L – N: X0 20 °C= 0.087 mΩ/m метод симметричных составляющих<br>L – N: Z0 20 °C= 0.226 mΩ/m метод симметричных составляющих<br>L – N: Rb1 35 °C= 0.12 mΩ/m при Inc методом полного сопротивления<br>L – N: Xb 35 °C= 0.04 mΩ/m при Inc и 50 Гц методом полного сопротивления<br>L: R20 20 °C= 0.046 mΩ/m<br>PE: 20 °C= 0.164 mΩ/m<br>L – L: Rb0 20 °C= 0.097 mΩ/m метод полного сопротивления<br>L – N: Rb0 20 °C= 0.097 mΩ/m метод полного сопротивления
Полярность шинопровода
3L + N + PE
Линейная нагрузка
18 кг/м
Суммарный коэффициент нелинейных искажений тока на входе
0-15 % 1250 А<br>15-33 % 1600 А<br>33-100 % 2000 А
Предел теплового напряжения
2500 А²·с
Излучаемое магнитное поле
0.75 µT
Ширина шины
160 мм
[ipk] допустимый пиковый ток
110 кА
Материал контактов
медь
Серия
Canalis<br>Canalis
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Исполнение
стандартное исполнение
Тип продукта
боковая секция
Материал
алюминий
Наименование продукта
KT
Область применения
транспортная секция
Краткое название устройства
KTA
Материал корпуса
полиэфирная пленка
Исполнение монтажа
винтами
Стандарты
МЭК 61439-6<br>МЭК 61439-1
Рабочая температура окружающей среды
0-35 °C (100 % от In)<br>35-40 °C (97% от In)<br>40-45 °C (93 % от In)<br>45-50 °C (90 % от In)<br>50-55 °C (86 % от In)
Степень защиты ip
IP55 в соответствии с МЭК 60529
Степень ударостойкости ik
IK08 в соответствии с МЭК 62262
Монтажная опора
монтаж на панель
[ue] номинальное рабочее напряжение
1000 V
[ui] номинальное напряжение изоляции
1000 В
Частота сети
50/60 Гц

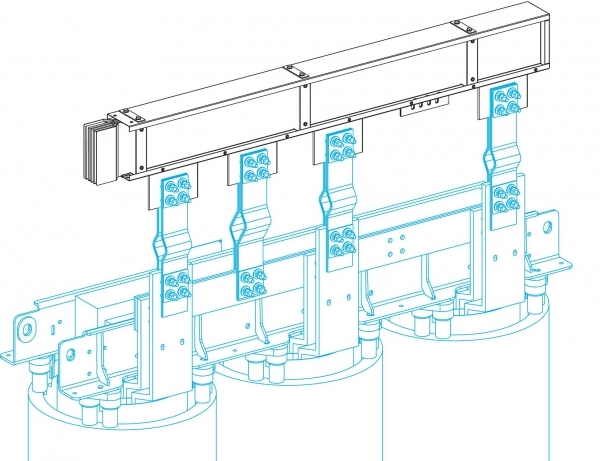

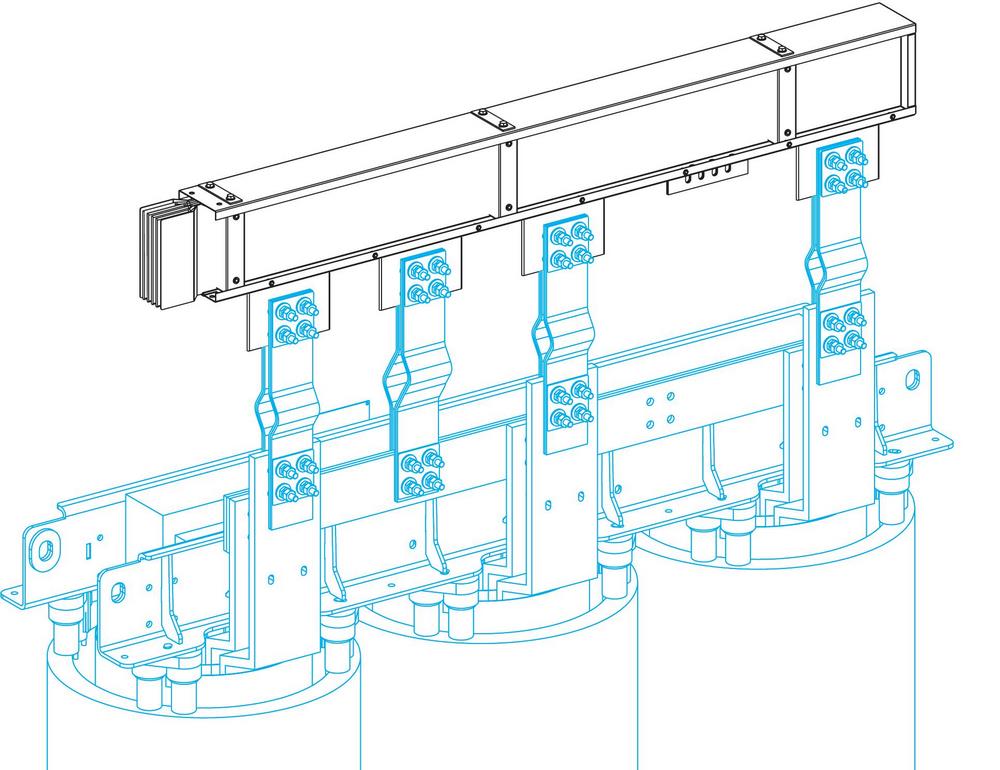

Питание
сухой трансформатор
Положение нейтрали
слева
Maximum voltage drop
<0.0049 В с коэффициентом мощности = 1 в 50 Гц при 1 A на 100 м длины<br> <0.005 В с коэффициентом мощности = 0.9 в 50 Гц при 1 A на 100 м длины<br> <0.0047 В с коэффициентом мощности = 0.8 в 50 Гц при 1 A на 100 м длины<br> <0.0043 В с коэффициентом мощности = 0.7 в 50 Гц при 1 A на 100 м длины
Поставляемое оборудование
секция кабельного канала
[ie] номинальный рабочий ток
1250 А в 35 °C
Размер
на заказ
[icw] номинальный кратковременно выдерживаемый ток
50 кА
На нашем сайте предусмотрен только просмотр информации о наличии товара и о его характеристиках. Функция покупки «интернет-магазина» временно не работает.
Наша компания работает только с юридическими лицами, по безналичному расчету.
Для актуализации остатков и цен, а также для получения счета просим Вас связаться с менеджером нашей компании по телефону +7 (812) 622-07-62 с 09-00 до 17-00 , а также по электронной почте info@elite-electro.ru или ab@elite-electro.ru
Есть в наличии: 2
