Артикул:
LTMR27MBD

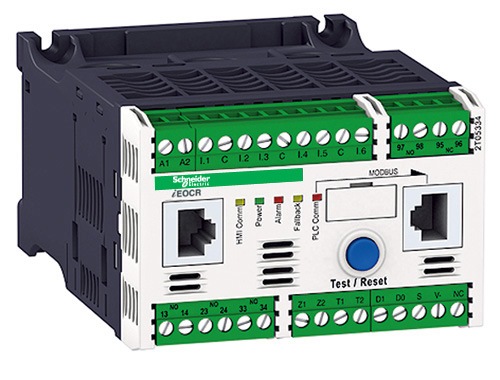

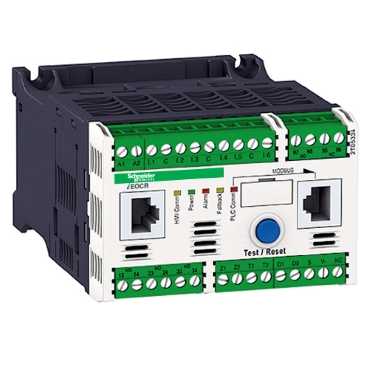

Реле Tesys TModbus 1,35-27А 24Вdc. диапазон: TeSys - наименование изделия: TeSys T - краткое название устройства: LTMR - тип устройства или его аксессуаров: контроллер электродвигателя - область применения: Контроль и мониторинг оборудования - ток измерения: 1.35…27 A - протокол порта обмена данными: Modbus - тип шины: Modbus 2-проводн. RS 485 интерфейс, обращаться к 1…247, скорость передачи 1,2…19,2 Кбит/с, клеммный блок с 2 экранированных витых пары, Modbus 2-проводн. RS 485 интерфейс, обращаться к 1…247, скорость передачи 1,2…19,2 Кбит/с, RJ45 с 2 экранированных витых пары. Преимущества: TeSys T – усовершенствованная система защиты и управления электродвигателем. Система TeSys T способна предотвратить любую неисправность электродвигателя. Благодаря возможности своевременного прогнозирования аварийных ситуаций, связанных с работой электродвигателя, система TeSys T предотвращает внезапную остановку технологических процессов. К числу несомненных преимуществ использования TeSys T относятся:, возможность уменьшения количества устройств и экономии места в шкафу;, сокращение времени на ввод в эксплуатацию и расходов на складское хранение;, повышенный коэффициент готовности оборудования;, снижение вероятности возникновения аварийных ситуаций благодаря своевременному предоставлению информации о критическом состоянии;, сокращение времени простоя благодаря автономному режиму работы;, простая интеграция в системы автоматизации.... применения: Система TeSys T полностью адаптирована к применению в промышленных установках в следующих отраслях:, Нефтегазовая отрасль, Горнодобывающая отрасль, Водоочистные сооружения, Металлургия, Целлюлозно-бумажная отрасль, ФармацевтикаИнтеграция в интеллектуальные станции управления электродвигателями для установок следующего типа:, Насосные системы, системы вентиляции и фильтрования, Компрессоры, смесители, дробилки, конвейерные системы..
Галерея
1/5
—
Габариты
Ширина
91 мм
Высота
61 мм
Глубина
122.5 мм
Характеристики
Страна производства
Китай
Максимальная частота коммутации
1800 цикл/ч
Механическая стойкость
вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6<br>вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6<br>удары половина ускорения синусоидальной волны: 15 ГН в течении 11 мс в соответствии с EN/IEC 60068-2-27
Шаг соединения
5.08 мм
Максимальная рабочая частота
2 Hz
Входной ток
7 мА
[us] номинальное напряжение сети
24 В Постоянный ток (DC)
Тип контактов
1 Н.О. + 1 Н.З. аварийный сигнал<br>3 НО
Номер логического входа
6
Допустимая мощность
480 VA (AC-15), Ie = 2 А, 500000 циклы (выход)<br>30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
Тип сети и машинной диагностики
пусковой ток и время<br>счетчик часов времени работы<br>оставшееся время работы до отключения по перегрузке<br>данные об истории<br>контекстная информация<br>запись событий<br>время ожидания после отключения перенапряжения<br>фазная неисправность и счетчики замыканий на землю<br>запись неисправностей<br>запись команд управления двигателем
Тип измерения
температура<br>средний ток<br>короткое замыкание на землю<br>дисбаланс тока<br>фазный ток I1, I2, I3 RMS
Веб-службы
Web-сервер
Тип защиты
защита от тепловой перегрузки<br>зафиксированный ротор<br>защита от утечки тока<br>тепловая защита<br>обрыв фазы<br>фазный дисбаланс<br>защита от включения с обратной полярностью<br>перегрузка (долгое время)<br>Перезагрузка<br>изменение коэффициента мощности<br>колебание нагрузки
Тип шины
Modbus 2х проводный RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, RJ45 с 2 экранированных витых пары<br>Modbus 2х проводный RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, клеммный блок с 2 экранированных витых пары
Номер сетевого порта
Modbus
Рабочая высота
<= 2000 м без ухудшения рабочих характеристик
Точность измерения
5...15 % измерение тока замыкания на землю встроенным ТТ<br>1 % напряжение (100...830 V)<br>3 % Коэффициент мощности<br>5 % измерение тока замыкания на землю внешним ТТ<br>+/- 30 мин./год встроенные часы<br>0.02 Температура<br>1 % ток<br>5 % Активная и реактивная мощность
Серия
TeSys
Код совместимости
LTMR
Вес нетто
0.53 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контроллер электродвигателя
Наименование продукта
TeSys T
Область применения
Контроль и мониторинг оборудования
Краткое название устройства
LTMR
Потребляемый ток
56...127 mA
Момент затяжки
Цепь управления: 0.5-0.6 Н·м Плоская отвертка 3 мм
Выдерживаемое короткое замыкание
100 кА в соответствии с EN/IEC 60947-4-1
Соединения – клеммы
Цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником<br>Цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>Цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>Цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника<br>Цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником<br>Цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>Цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>Цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
Защитное исполнение
12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30<br>48 h в соответствии с EN/IEC 60070-2-11<br>TH в соответствии с EN/IEC 60068
Стандарты
UL 508<br>IEC 60947-4-1<br>IACS E10<br>CSA C22.2 № 14<br>EN 60947-4-1
Рабочая температура окружающей среды
-20-60 °C
Степень защиты ip
IP20
Сертификаты
RMRoS<br>CSA<br>NOM<br>BV<br>KERI<br>EAC<br>LROS (Lloyds register of shipping)<br>ATEX<br>ABS<br>C-Tick<br>RINA<br>CCC<br>UL<br>GL<br>DNV
Current state 1 guaranteed
дискретный вход: < 15 V и 2...15 mA для 15 ms
Current state 0 guaranteed
дискретный вход: < 5 В и <= 15 mA для 5 ms
Температура окружающей среды при хранении
-40-80 °C
Степень загрязнения
3
Ток нагрузки
5 А в 250 V Переменный ток для логический выход<br>5 А в 30 V Постоянный ток (DC) для логический выход
[ui] номинальное напряжение изоляции
690 В в соответствии с EN/МЭК 60947-1<br>690 В в соответствии с CSA C22.2 № 14<br>690 В в соответствии с UL 508
Категория перенапряжения
III
Пределы напряжения питания
20.4-26.24 В Постоянный ток (DC)
Электромагнитная совместимость
Электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2<br>импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (2 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (2 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5<br>излучаемые РЧ поля, 3 (10 В/м) в соответствии с EN/IEC 61000-4-3<br>тест на стойкость к коммутационным помехам, уровень 3 (2 кВ) в соответствии с EN/IEC 61000-4-4<br>тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4<br>Испытание на стойкость к провалам и кратковременным и (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11<br>Наведенные РЧ помехи (10 В) в соответствии с EN/IEC 61000-4-6<br>импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
[up] номинальное импульсное выдерживаемое на
6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1<br>0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1<br>0.8 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1
Соответствующий номинал предохранителя
4 А GG для выход<br>0.5 А GG для Цепь управления
Ток измерения
1.35-27 А
Огнестойкость
650 °C в соответствии с EN/IEC 60695-2-12<br>960 °C в соответствии с UL 94
