Артикул:
LTMR08MBD

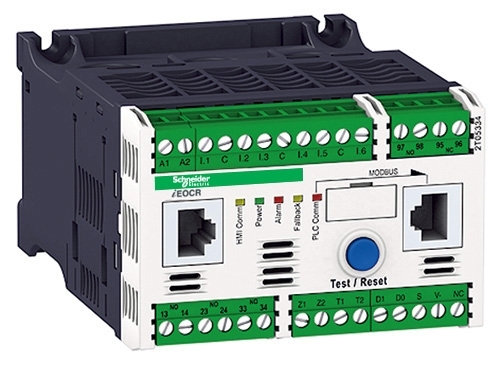

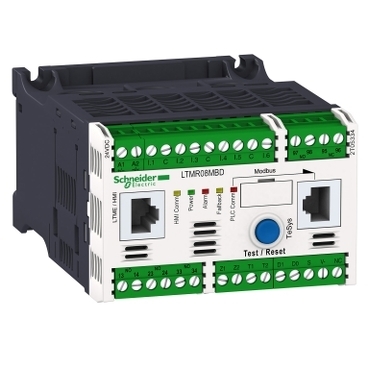

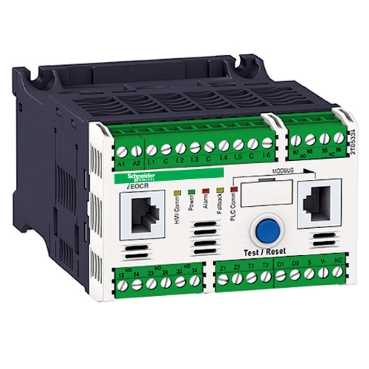

Реле Tesys TModbus 0,4-8А 24Вdc. диапазон: TeSys - наименование изделия: TeSys T - краткое название устройства: LTMR - тип устройства или его аксессуаров: контроллер электродвигателя - область применения: Контроль и мониторинг оборудования - ток измерения: 0.4…8 A - протокол порта обмена данными: Modbus - тип шины: Modbus 2-проводн. RS 485 интерфейс, обращаться к 1…247, скорость передачи 1,2…19,2 Кбит/с, RJ45 с 2 экранированных витых пары, Modbus 2-проводн. RS 485 интерфейс, обращаться к 1…247, скорость передачи 1,2…19,2 Кбит/с, клеммный блок с 2 экранированных витых пары. Преимущества: TeSys T – усовершенствованная система защиты и управления электродвигателем. Система TeSys T способна предотвратить любую неисправность электродвигателя. Благодаря возможности своевременного прогнозирования аварийных ситуаций, связанных с работой электродвигателя, система TeSys T предотвращает внезапную остановку технологических процессов. К числу несомненных преимуществ использования TeSys T относятся:, возможность уменьшения количества устройств и экономии места в шкафу;, сокращение времени на ввод в эксплуатацию и расходов на складское хранение;, повышенный коэффициент готовности оборудования;, снижение вероятности возникновения аварийных ситуаций благодаря своевременному предоставлению информации о критическом состоянии;, сокращение времени простоя благодаря автономному режиму работы;, простая интеграция в системы автоматизации.... применения: Система TeSys T полностью адаптирована к применению в промышленных установках в следующих отраслях:, Нефтегазовая отрасль, Горнодобывающая отрасль, Водоочистные сооружения, Металлургия, Целлюлозно-бумажная отрасль, ФармацевтикаИнтеграция в интеллектуальные станции управления электродвигателями для установок следующего типа:, Насосные системы, системы вентиляции и фильтрования, Компрессоры, смесители, дробилки, конвейерные системы..
Галерея
1/7
—
Габариты
Вес
0.53 кг
Ширина
91 мм
Высота
61 мм
Глубина
122.5 мм
Характеристики
Страна производства
Китай
Максимальная частота коммутации
1800 цикл/ч
Механическая стойкость
вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6<br>вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6<br>удары половина ускорения синусоидальной волны: 15 g (ном.) в течение 11 мс в соответствии с EN/IEC 60068-2-27
Шаг соединения
5.08 мм
Веб-сервисы
Web-сервер
Макс. рабочая частота
2 Hz
Входной ток
7 мА
[us] номинальное напряжение сети
24 В постоянный ток
Тип контактов
1 Н.О. + 1 Н.З. аварийный сигнал<br>3 Н.О.
Номер логического входа
6
Допустимая мощность
480 VA (AC-15), Ie = 2 А, 500000 циклы (выход)<br>30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
Тип сети и машинной диагностики
счетчик часов времени работы<br>данные об истории<br>фазная неисправность и счетчики замыканий на землю<br>запись неисправностей<br>время ожидания после отключения перенапряжения<br>оставшееся время работы до отключения по перегрузке<br>контекстная информация<br>пусковой ток и время<br>запись собитий<br>запись команд управления двигателем
Протокол порта обмена данными
Modbus
Тип измерения
средний ток<br>короткое замыкание на землю<br>фазный ток I1, I2, I3 RMS<br>дисбаланс тока<br>температура
Тип защиты
фазный дисбаланс<br>зафиксированный ротор<br>изменение коэффициента мощности<br>колебание нагрузки<br>перезагрузка<br>перегрузка (долгое время)<br>обрыв фазы<br>тепловая защита<br>защита от тепловой перегрузки<br>защита от утечки тока<br>защита от включения с обратной полярностью
Тип шины
Modbus 2-проводн. RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, RJ45 с 2 экранированных витых пары<br>Modbus 2-проводн. RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, клеммный блок с 2 экранированных витых пары
Рабочая высота
<= 2000 м без понижения
Точность измерения
5...15 % измерение тока замыкания на землю встроенным ТТ (для тока > 0,1 A)<br>1 % напряжение (100...830 V)<br>3 % коэффициент мощности (cos φ > 0,6)<br>5 % измерение тока замыкания на землю внешним ТТ (< 5 % или 0,01 A)<br>+/- 30 мин./год встроенные часы<br>0.02 температуре<br>1 % ток<br>5 % активная и реактивная мощность
Серия
TeSys
Код совместимости
LTMR
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI100411EN_V2
Директива ec rohs
Соответствует
Тип продукта
контроллер электродвигателя
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys T
Область применения
Контроль и мониторинг оборудования
Краткое название устройства
LTMR
Потребляемый ток
56...127 mA
Момент затяжки
цепь управления: 0.5-0.6 Н-м плоский отвертка 3 мм
Выдерживаемое короткое замыкание
100 кА в соответствии с EN/IEC 60947-4-1
Соединения – клеммы
цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником<br>цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника<br>цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником<br>цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника<br>цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
Защитное исполнение
12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30<br>48 h в соответствии с EN/IEC 60070-2-11<br>TH в соответствии с EN/IEC 60068
Стандарты
IACS E10<br>EN 60947-4-1<br>UL 508<br>CSA C22.2 № 14<br>IEC 60947-4-1
Рабочая температура окружающей среды
-20-60 °C
Степень защиты ip
IP20
Сертификаты
DNV<br>EAC<br>ABS<br>BV<br>CSA<br>UL<br>RINA<br>RMRoS<br>CCC<br>GL<br>KERI<br>LROS (Lloyds register of shipping)<br>NOM<br>ATEX<br>C-Tick
Current state 1 guaranteed
дискретный вход: < 15 V и 2...15 mA для 15 ms
Current state 0 guaranteed
дискретный вход: < 5 В и <= 15 mA для 5 ms
Температура окружающей среды при хранении
-40-80 °C
Степень загрязнения
3
Ток нагрузки
5 А в 250 V переменный ток для логический выход<br>5 А в 30 V постоянный ток для логический выход
[ui] номинальное напряжение изоляции
690 В в соответствии с EN/IEC 60947-1<br>690 В в соответствии с CSA C22.2 № 14<br>690 В в соответствии с UL 508
[up] номинальное импульсное выдерживаемое напряжение
6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1<br>0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1<br>0.8 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1
Категория перенапряжения
III
Пределы напряжения питания
20.4-26.24 В постоянный ток
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP060308EN_V2
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Электромагнитная совместимость
электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2<br>импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5<br>излучаемые РЧ поля, 3 (10 V/m) в соответствии с EN/IEC 61000-4-3<br>тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4<br>тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4<br>испытание на стойкость к провалам и кратковременным исчезновениям напряжения (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11<br>наведенные РЧ помехи (10 V) в соответствии с EN/IEC 61000-4-6<br>импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5<br>импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
Соответствующий номинал предохранителя
4 А gG для выход<br>0.5 А gG для цепь управления
Ток измерения
0.4-8 А
Огнестойкость
650 °C в соответствии с EN/IEC 60695-2-12<br>960 °C в соответствии с UL 94
