Артикул:
DF103

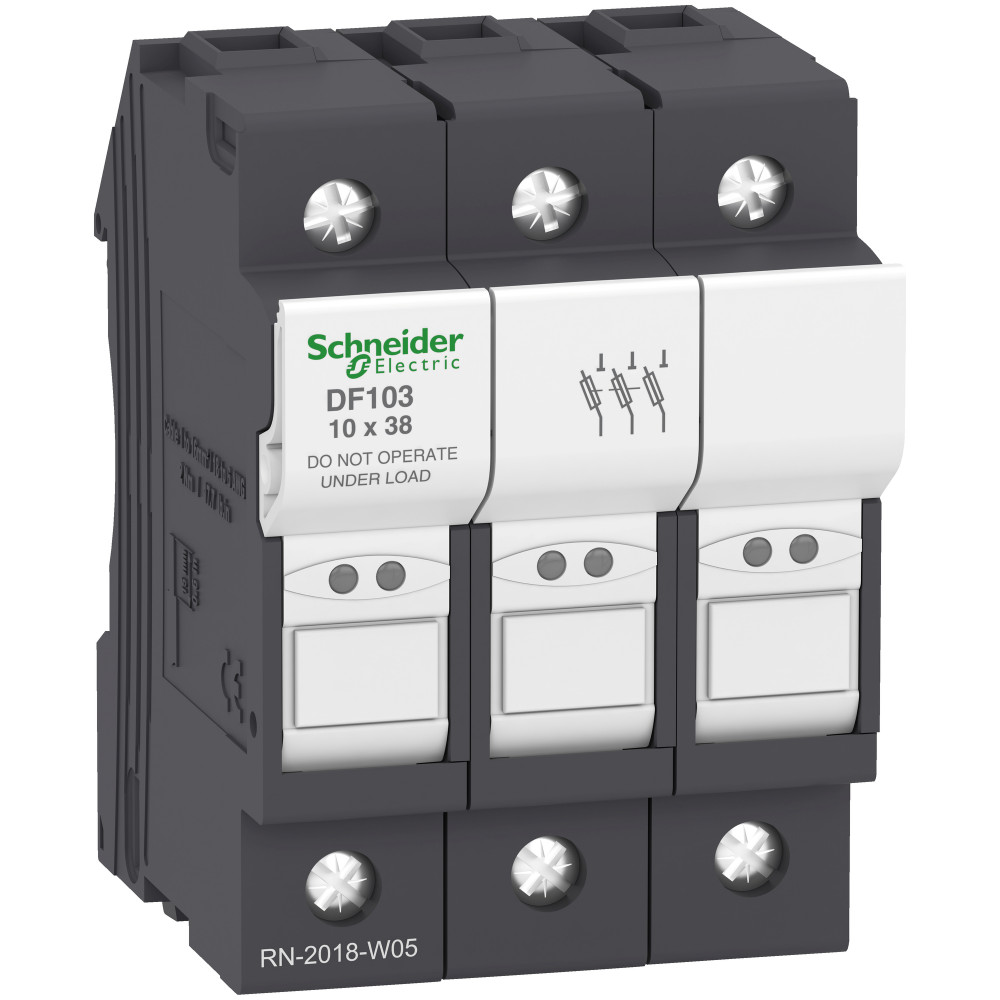

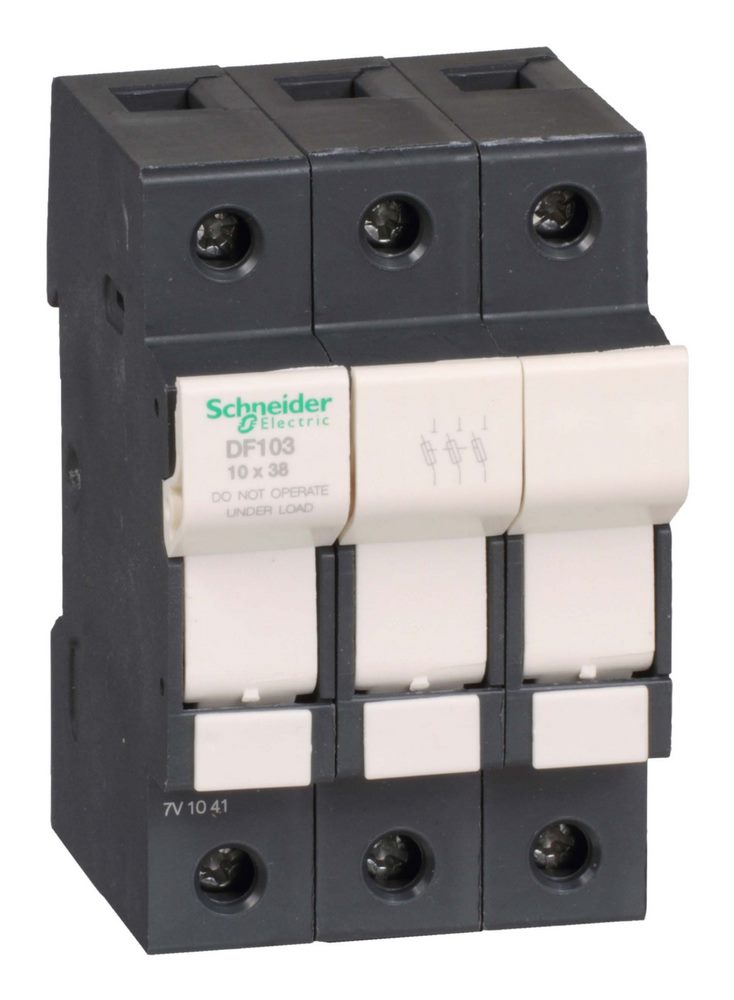

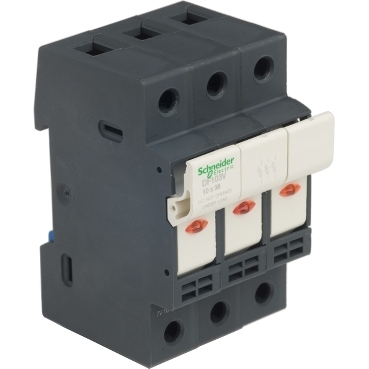

Разъединитель-предохранитель серии DF TeSys Schneider Electric; номинальный ток 32 А; 3P; для сетей напряжением до 690 В пер./пост. тока; размер плавкой вставки - 10x38 мм; ВхШхГ - 83х52,5х64 мм; монтаж на DIN-рейке. Аппараты серии DF специально разработаны для использования в электроустановках распределения и управления двигателями, предназначены для защиты слаботочного оборудования от короткого замыкания. Благодаря своей компактности они могут устанавливаться внутри небольших оболочек.
Галерея
1/7
—
Габариты
Ширина
52.5 мм
Высота
79.5 мм
Глубина
61 мм
Характеристики
Страна производства
Франция
Тип предохранителя
, GG<br>, aM
Размер предохранителя
10х38 мм
Тип управления
Рычаг управления с блокировкой
Сертификация
МЭК<br>внесенный в список UL<br>CSA<br>CCC<br>EAC<br>DNV-GL
Рассеиваемая мощность, вт
3 Вт maximum power dissipation by fuse
Монтажное положение
вертикальный (допуск: +/- 23°)
Рабочая высота
0...2000 м
Серия
патроны плавкого предохранителя TeSys<br>TeSys
Код совместимости
DF10
Совместимость продукта
DF2CA Предохранитель картриджа<br>DF2CN Предохранитель картриджа
Вес нетто
0.126 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-40-70 °C
Тип продукта
держатель предохранителя
Наименование продукта
TeSys DF
Описание полюсов
3P
Краткое название устройства
DF10
Момент затяжки
2.2 Н-м - с помощью отвертки PZ2<br>2.2 Н-м - с помощью отвертки Ø 5.5 мм
Выдерживаемое короткое замыкание
120 кА 400 В в соответствии с МЭК 60947-3<br>120 кА 500 В в соответствии с МЭК 60947-3
Соединения – клеммы
винтовой зажим 1 кабель (-и) 1-16 мм²Жесткий<br>винтовой зажим 2 кабель (-и) 1-6 мм²Жесткий<br>винтовой зажим 1 кабель (-и) 1-16 мм²Гибкий with or without<br>винтовой зажим 2 кабель (-и) 1-6 мм²Гибкий with or without
Стандарты
EN/IEC 60947-3<br>EN/IEC 60269-2<br>UL 4248-1<br>CSA C22.2 No 4248-1<br>EN 45545-2: R22 HL2
Рабочая температура окружающей среды
-40-70 °C with derating above 20°C
Степень защиты ip
IP20
Степень загрязнения
3
Категория применения
AC-20B в соответствии с МЭК 60947-3<br>DC-20B в соответствии с МЭК 60947-3
Монтажная опора
35 мм симметричная DIN-рейка
[ue] номинальное рабочее напряжение
690 В Переменный ток<br>690 В постоянный ток
[up] номинальное импульсное выдерживаемое напряжение
6 кВ
Категория перенапряжения
III
[ie] номинальный рабочий ток
32 А в 400 В Переменный ток
[ith] условный тепловой ток на открытом воздухе
32 А в <20 °C
Количество в одном комплекте
комплект из 4 шт.
Огнестойкость
960 °C в соответствии с МЭК 60695-2-1
