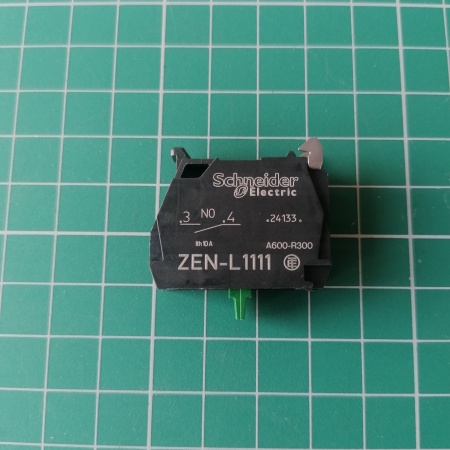

Артикул:
ZENL1111
Этот блок контактов обеспечивает быструю, простую замену и настройку кнопок и селекторных переключателей. Это устройство можно легко монтировать в сборные кнопочные блоки и селекторные переключатели серии XB5, а также в пульты управления XAPS; замена и подключение к цепям управления производятся с помощью простых винтовых зажимов. Корпус со степенью защиты IP20 защищает операторов от неожиданного контакта с токоведущими цепями.Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента. 1 миллион циклов, высокая прочность, сокращение расходов на техническое обслуживание и снижение риска повреждения установок. На боковой стороне блока указана четкая маркировка контактных проводов и наименований клемм.
Габариты
Вес
0.015 кг
Характеристики
Страна производства
Франция
Назначение продукта
для устройств управления и сигнализации XB5 Ø 22 мм<br>для поста XAPS
Тип контактов
1 Н.О.
Работа контактов
медленное размыкание
Прямое размыкание
без
Виброустойчивость
5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27<br>50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Защита от короткого замыкания
10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Материал контактов
серебряный сплав (Ag/Ni)
Серия
Harmony XAL<br>Harmony XAPS
Код совместимости
ZENL
Вес нетто
0.015 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
блок контактов
Краткое название устройства
ZENL
Момент затяжки
0.8-1.2 Н·м в соответствии с EN 60947-1
Соединения – клеммы
винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/МЭК 60947-1<br>винтовой зажим, >= 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1
Защитное исполнение
TH
Стандарты
EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>EN/МЭК 60947-1<br>UL 508<br>EN/IEC 60947-5-5<br>JIS C8201-5-1<br>EN/IEC 60947-5-4<br>JIS C8201-1
Рабочая температура окружающей среды
-40-70 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529
Температура окружающей среды при хранении
-40-70 °C
Монтаж блока
монтаж на задней панели
Код состава электрической части
SR1 (количество <= 3 )<br>SR2 (количество <= 2 )<br>MR1 (количество <= 2 )
[ui] номинальное напряжение изоляции
600 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
Механическая износостойкость
10000000 циклы
Электрическая надежность мэк 60947-5-4
λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10exp(-8) в 17 В и 5 мА в соответствии с EN/IEC 60947-5-4
Рабочий ход
2.6 мм (Н.О. изменение коммутационного состояния)<br>4.3 мм (полный ход)
Рабочая сила
2.3 Н Н.О. изменение коммутационного состояния
Электрическая износостойкость
1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 3 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
Момент вращения
0.05 Н·м Н.О. изменение коммутационного состояния
Maximum resistance across terminals
25 МОм
Форма головки винта
пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка<br>перфорированный совместим с Ø 5.5 мм отвертка
Стиль сборки
для сборки заказчиком
[up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с EN/МЭК 60947-1
[ie] номинальный рабочий ток
3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
[ith] условный тепловой ток на открытом воздухе
10 А в соответствии с EN/IEC 60947-5-1
Минимальная партия для продажи
5
Дополнительная информация
установка на интегрированной пластине в блоке
