Артикул:
LUCL05FU

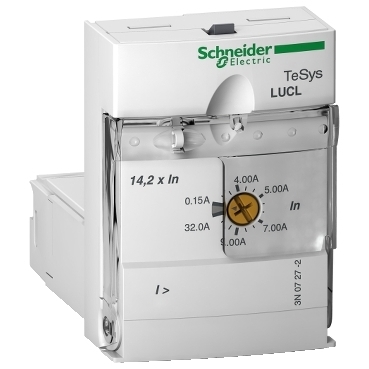

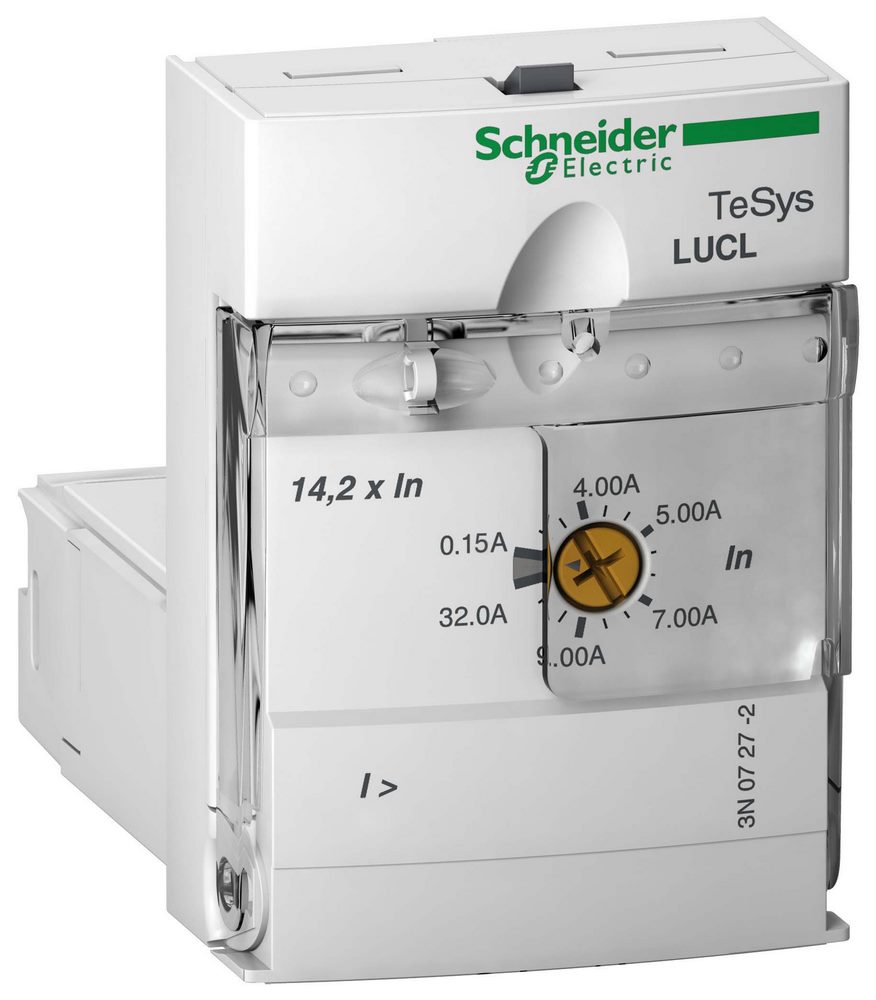

Блок управления с магнитным расцепителем 1,25-5A 110-220В AC\DC. диапазон: TeSys
- наименование изделия: TeSys U
- краткое название устройства: LUCL
- мощность двигателя, кВт: 2.2 кВт в 500 В переменный ток 50/60 Гц, 1.5 кВт в и lt
- 400.415 В переменный ток 50/60 Гц, 3 кВт в 690 В переменный ток 50/60 Гц
- напряжение цепи управления: 110.220 В пост. ток, 110.240 В панглийский, французский, немецкий, итальянский, испанский
Преимущества: при сборке пускателей или установке дополнительных. модулей нет необходимости в соединении проводами, что экономит до 80 % времени, по сравнению с традиционным пускателем. Встроенный механический индикатор сигнализации аварийных ситуаций, показывающий состояние расцепителя при коротком замыкании и перегрузке.
Применения: промышленность: идеальное решение в случае необходимости децентрализации пускателя электродвигателя в станке или рабочем процессе.
Галерея
1/5
—
Габариты
Вес
0.135 кг
Характеристики
Страна производства
Франция
Время работы
35 мс размыкание с LUB12 для цепь управления<br>35 мс размыкание с LUB32 для цепь управления<br>70 мс замыкание с LUB12 для цепь управления<br>70 мс замыкание с LUB32 для цепь управления<br>60 мс замыкание с LUB12 для цепь управления<br>60 мс замыкание с LUB32 для цепь управления<br>50 мс замыкание с LUB12 для цепь управления<br>50 мс замыкание с LUB32 для цепь управления
Место монтажа
передняя сторона
Стойкость к кратковременным исчезновениям напряжения питания
3 мс
Теплоотдача
2-2 Вт для цепь управления с LUB12<br>3-3 Вт для цепь управления с LUB32
Типовой потребляемый ток
25 мА в 110...220 V пост. ток ток при удержании (действ. значение) с LUB32<br>25 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUB32<br>280 мА в 110...220 V пост. ток макс. ток при замыкании с LUB12<br>280 мА в 110...220 V пост. ток макс. ток при замыкании с LUB32<br>280 мА в 110...240 V пер. ток макс. ток при замыкании с LUB12<br>280 мА в 110...240 V пер. ток макс. ток при замыкании с LUB32<br>35 мА в 110...220 V пост. ток ток при удержании (действ. значение) с LUB12<br>35 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUB12
Безопасное разъединение цепи
400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1<br>400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с IEC 60947-1
Стойкость к помехам, наведенным электромагнитными полями
10 В в соответствии с IEC 61000-4-6
Время до сброса
1-1000 с - сброс ручной или автоматический сброс - уставка задаваемый<br>120-120 с - сброс ручной - уставка заводская настройка
Сброс
автоматический сброс - уставка: диапазон уставок<br>ручной - уставка: заводская настройка<br>ручной - уставка: диапазон уставок<br>дистанционный сброс - уставка: диапазон уставок
Диапазон уставок тепловой защиты
1.25-5 А
Рабочая высота
2000 м
Виброустойчивость
2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6<br>4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Ударопрочность
10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27<br>15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27
Язык
английский - уставка заводская настройка<br>английский, французский, немецкий, итальянский, испанский - уставка задаваемый
Доступные функции
ручной сброс<br>защита от короткого замыкания
Тип нагрузки
3-фазный двигатель - охлаждение: с естественным охлаждением - уставка заводская настройка<br>однофазный двигатель
Серия
TeSys
Код совместимости
LUCL
Совместимость продукта
LUFC00<br>LUFN..
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI100414
Стойкость к электростатическому разряду
8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2<br>8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Директива ec rohs
Соответствует
Устойчивость к радиополям
10 В/м 3 в соответствии с IEC 61000-4-3
Тип продукта
блок управления с электромагнитным расцепителем
Стойкость к коммутационным помехам
2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4<br>4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys U
Краткое название устройства
LUCL
Импульс напряжения без поглощения мощности
1 кВ последовательной режиме в соответствии с IEC 60947-6-2<br>2 кВ общий режим в соответствии с IEC 60947-6-2
Специальная область применения продукта
защита привода с регулируемой частотой вращения или устройства плавного пуска/останова
Защитное исполнение
TH в соответствии с IEC 60068
Стандарты
UL 508 тип E, с межполюсной перегородкой<br>EN 60947-6-2<br>IEC 60947-6-2<br>CSA C22.2 № 14 тип E
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1<br>IP20 прочие поверхности в соответствии с IEC 60947-1<br>IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1
Уставка срабатывания
14,2 x Ir +/- 20 %
Сертификаты
CE
Температура окружающей среды при хранении
-40-85 °C
Категория применения
AC-43<br>AC-41<br>AC-44
Серия продукта
TeSys U
[ui] номинальное напряжение изоляции
600 В в соответствии с UL 508<br>690 В в соответствии с IEC 60947-1<br>600 В в соответствии с CSA C22.2 № 14
Исполнение выключателя
втычной
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-6-2
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP080204EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Мощность двигателя, квт
3 кВт в 690 V переменный ток 50/60 Гц<br>2.2 кВт в 500 V переменный ток 50/60 Гц<br>1.5 кВт в < 400...415 V переменный ток 50/60 Гц
Напряжение цепи управления
110...220 V пост. ток<br>110...240 V пер. ток
Невосприимчивость к просадкам напряжения
70 % / 500 ms в соответствии с IEC 61000-4-11
Отображаемая информация
средний ток (заводская настройка)<br>средний ток (задаваемый)<br>причины последних 5 отказов (задаваемый)<br>ток в фазе (задаваемый)<br>ток утечки (задаваемый)<br>небаланс фаз (задаваемый)<br>тепловое состояние двигателя (задаваемый)
Огнестойкость
960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12<br>650 °C в соответствии с IEC 60695-2-12
Пределы напряжения цепи управления
55 V для пер. ток цепь 110...240 V отпускание<br>55 V для пост. ток цепь 110...240 V отпускание<br>88...242 V для пост. ток цепь 110...240 V в рабочем режиме<br>88...264 V для пер. ток цепь 110...240 V в рабочем режиме
