Артикул:
LUCD05FU

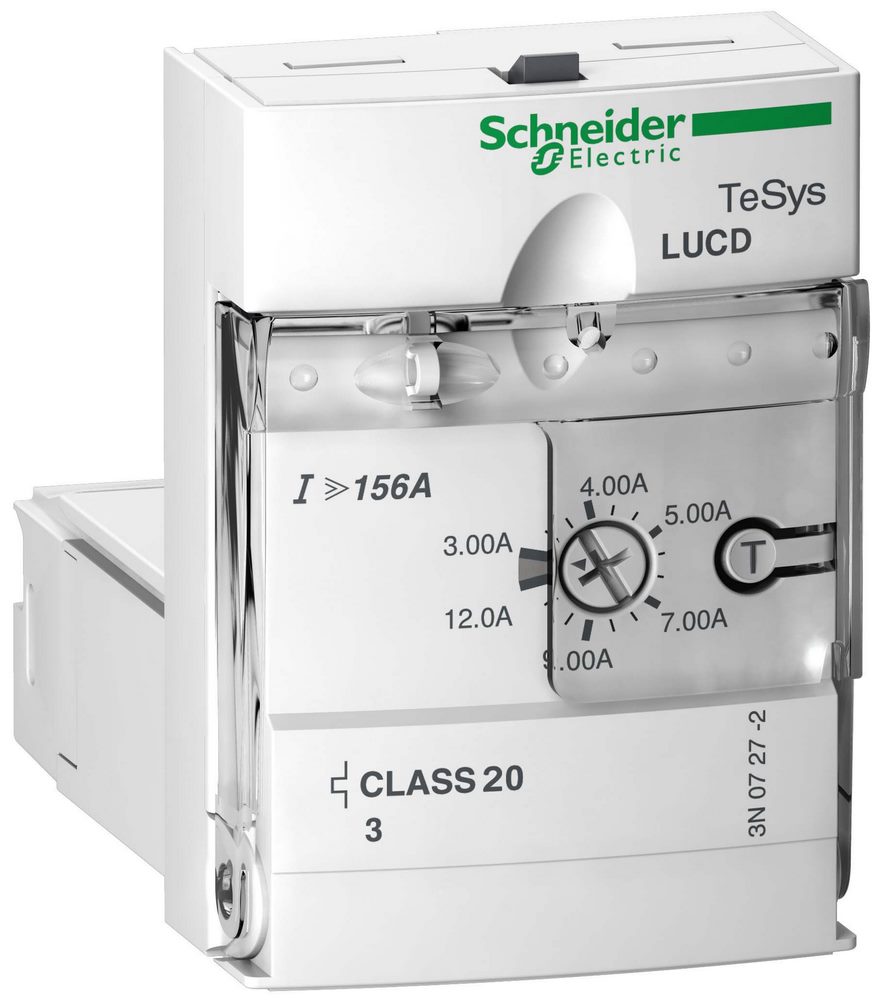

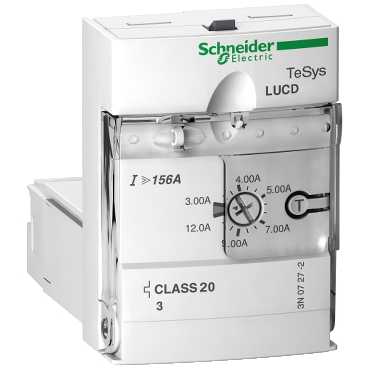

БЛОК УПР УСОВ 1,25-5A 110-240V CL20 3P
Преимущества: при сборке пускателей или установке дополнительных. модулей нет необходимости в соединении проводами, что экономит до 80 % времени, по сравнению с традиционным пускателем. Встроенный механический индикатор сигнализации аварийных ситуаций, показывающий состояние расцепителя при коротком замыкании и перегрузке.
Применения: промышленность: идеальное решение в случае необходимости децентрализации пускателя электродвигателя в станке или рабочем процессе.
Галерея
1/6
—
Габариты
Ширина
45 мм
Высота
66 мм
Глубина
60 мм
Характеристики
Страна производства
Франция
Время работы
35 мс размыкание с LUB12 для цепь управления<br>35 мс размыкание с LUB32 для цепь управления<br>35 мс размыкание with LUB38 для цепь управления<br>50 мс замыкание с LUB12 для цепь управления<br>50 мс замыкание с LUB32 для цепь управления<br>50 мс замыкание with LUB38 для цепь управления
Стойкость к кратковременным исчезновениям напряжения питания
3 мс
Теплоотдача
2-2 Вт для цепь управления с LUB12<br>3-3 Вт для цепь управления с LUB32<br>3-3 Вт для цепь управления with LUB38
Класс тепловой перегрузки
класс 20 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с IEC 60947-6-2<br>класс 20 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с UL 508
Типовой потребляемый ток
280 мА в 110...240 V пер. ток макс. ток при замыкании с LUB12<br>280 мА в 110...240 V пер. ток макс. ток при замыкании с LUB32<br>280 мА в 110...240 V пер. ток макс. ток при замыкании with LUB38<br>280 мА в 110...220 V пост. ток макс. ток при замыкании с LUB12<br>280 мА в 110...220 V пост. ток макс. ток при замыкании с LUB32<br>280 мА в 110...220 V пост. ток макс. ток при замыкании with LUB38<br>35 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUB12<br>25 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUB32<br>25 мА в 110...240 V пер. ток ток при удержании (действ. значение) with LUB38<br>35 мА в 110...220 V пост. ток ток при удержании (действ. значение) с LUB12<br>25 мА в 110...220 V пост. ток ток при удержании (действ. значение) с LUB32<br>25 мА в 110...220 V пост. ток ток при удержании (действ. значение) with LUB38
Безопасное разъединение цепи
400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1<br>400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1
Стойкость к помехам, наведенным электромагнитными полями
10 В в соответствии с IEC 61000-4-6
Сброс
ручной сброс
Диапазон уставок тепловой защиты
1.25-5 А
Рабочая высота
2000 м
Виброустойчивость
2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6<br>4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Чувствительность к обрыву фазы
Да
Ударопрочность
10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27<br>15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27
Доступные функции
ручной сброс<br>защита от небаланса и обрыва фаз<br>защита от замыкания на землю<br>защита от перегрузки и короткого замыкания
Тип нагрузки
3-фазный двигатель - охлаждение: с естественным охлаждением
Серия
TeSys U<br>TeSys
Код совместимости
LUCD
Совместимость продукта
power base LUB12<br>power base LUB32<br>power base LUB38<br>power base LUB120<br>power base LUB320<br>power base LUB380<br>reversing contactor breaker LU2B12FU<br>reversing contactor breaker LU2B32FU<br>reversing contactor breaker LU2B38FU
Способ установки
вставляется (лицевая панель)
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Стойкость к электростатическому разряду
8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2<br>8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Устойчивость к радиополям
10 В/м 3 в соответствии с IEC 61000-4-3
Тип продукта
усовершенств. блок управления
Стойкость к коммутационным помехам
2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4<br>4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Наименование продукта
TeSys U
Область применения
motor control<br>motor protection
Краткое название устройства
LUCD
Импульс напряжения без поглощения мощности
1 кВ последовательной режиме в соответствии с IEC 60947-6-2<br>2 кВ общий режим в соответствии с IEC 60947-6-2
Специальная область применения продукта
основная защита и функции опережения, коммуникация
Защитное исполнение
TH в соответствии с IEC 60068
Стандарты
EN 60947-6-2<br>IEC 60947-6-2<br>UL 60947-4-1, с межполюсной перегородкой<br>CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP20 передняя панель и подключенные зажимы в соответствии с МЭК 60947-1<br>IP20 прочие поверхности в соответствии с МЭК 60947-1<br>IP40 передняя панель вне зоны присоединения в соответствии с МЭК 60947-1
Уставка срабатывания
14,2 x Ir +/- 20 %
Сертификаты
CE<br>UL<br>CSA<br>CCC<br>EAC<br>ASEFA<br>ATEX<br>Морское исполнение
Температура окружающей среды при хранении
-40-85 °C
Категория применения
AC-44<br>AC-41<br>AC-43
[ue] номинальное рабочее напряжение
690 V Переменный ток
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-6-2<br>600 В в соответствии с UL 60947-4-1<br>600 В в соответствии с CSA C22.2 No 60947-4-1
Частота сети
40...60 Hz
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-6-2
Мощность двигателя, квт
1.5 кВт в 400...440 V Переменный ток 50/60 Гц<br>2.2 кВт в 500 V Переменный ток 50/60 Гц<br>3 кВт в 690 V Переменный ток 50/60 Гц
Напряжение цепи управления
110...240 V пер. ток<br>110...220 V пост. ток
Невосприимчивость к просадкам напряжения
70 % / 500 ms в соответствии с IEC 61000-4-11
Огнестойкость
960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12<br>650 °C в соответствии с IEC 60695-2-12
Пределы напряжения цепи управления
88...264 V для пер. ток цепь 110...240 V в рабочем режиме<br>88...242 V для пост. ток цепь 110...220 V в рабочем режиме<br>55 V для пер. ток цепь 110...240 V отпускание<br>55 V для пост. ток цепь 110...220 V отпускание
