Артикул:

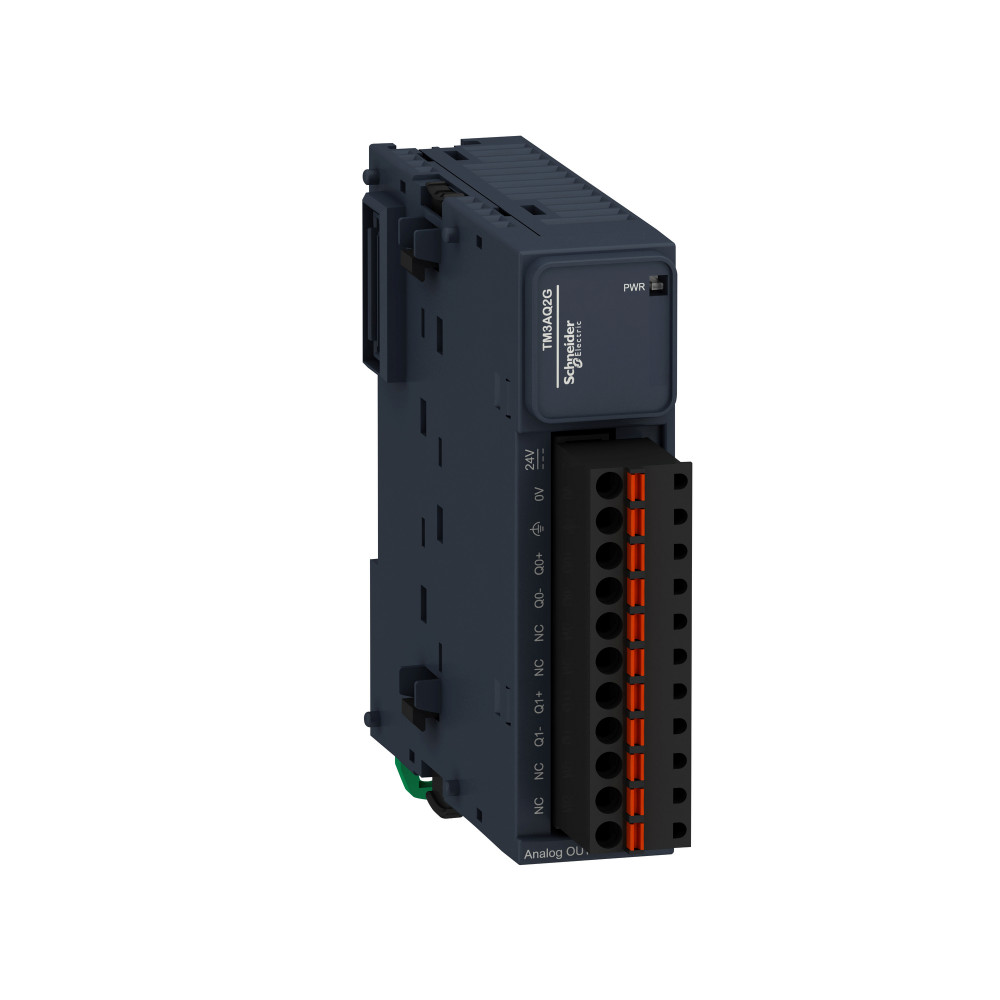

TM3AQ2G
Аналог Модуль расширения ТМ3 - 2 аналог выхода пруж клеммы. серия продукта: Modicon TM3
- тип устройства или его аксессуаров: модуль аналогового вывода
- совместимость серий продукта: Modicon M221, Modicon M251, Modicon M241
- тип аналогового выхода: 4.20 mA ток,
- 10.10 В напряжение, 0.20 mA ток, 0.10 В напряжение.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами
Галерея
1/2
—
Габариты
Ширина
23.6 мм
Высота
90 мм
Глубина
70 мм
Характеристики
Страна производства
Япония
Номинальное напряжение питания [us]
24 В постоянный ток
Высота хранения
0-3000 м
Тип кабеля
кабель со скрученными экранированными парами <30 м для выход цепь
Значение младшего значащего бита
2.44 мВ 0...10 VНапряжение<br>4.88 мВ - 10...10 ВНапряжение<br>4.88 мкА 0...20 mAТок<br>3.91 мкА 4...20 мАТок
Время преобразования
1 мс + 1 мс через канал + 1 время цикла
Стойкость к кратковременным исчезновениям
10 мс
Виброустойчивость
3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка
Ударопрочность
15 gn для 11 мс
Стойкость к магнитным полям
30 A/м в соответствии с EN/IEC 61000-4-8
Стойкость к наведенным помехам
10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6<br>3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
Тип нагрузки
резистивные
Электромагнитное излучение
излучение - контрольный уровень: 40 дБмкВ/м КП Класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011<br>излучение - контрольный уровень: 47 дБмкВ/м КП Класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Нелинейность
+/- 0.01 %FS
Перекрестный
<= 1 LSB
Время стабилизации
1 мс
Пульсации на выходе
20 мВ
Серия
Modicon TM3
Вес нетто
0.1 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Стойкость к электростатическому разряду
8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Тип продукта
модуль аналогового вывода
Стойкость к коммутационным помехам
1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
Электрическое соединение
11 2,5 мм² съемный клеммник с пружинным зажимом с шаг 5.08 мм регулировка для выходов и питания
Разрешение аналогового выхода
11 бит + знак<br>12 бит
Активное сопротивление нагрузки
1 kOhm напряжение<br>300 Ohm ток
Повторяемость позиционирования
+/- 0,4 % полной шкалы
Тип аналогового выхода
ток: 4...20 мА<br>ток: 0...20 mA<br>напряжение: 0...10 V<br>напряжение: - 10...10 В
Количество аналоговых выходов
2
Потребляемый ток
40 мА в 5 В постоянный ток через разъем шины полная нагрузка<br>35 мА в 5 В постоянный ток через разъем шины режим холостого хода<br>30 мА в 24 В постоянный ток через внешнее питание режим холостого хода<br>70 мА в 24 В постоянный ток через внешнее питание полная нагрузка
Стандарты
EN/МЭК 61010-2-201<br>EN/IEC 61131-2
Относительная влажность
10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при хранении)
Степень защиты ip
IP20
Высота над уровнем моря
0...2000 м
Температура окружающей среды при хранении
-25-70 °C
Выдерживаемая импульсная помеха
1 кВ блок питания Общий режим в соответствии с EN/IEC 61000-4-5<br>0.5 кВ блок питания Дифференциальн. режим в соответствии с EN/IEC 61000-4-5<br>1 кВ выход Общий режим в соответствии с EN/IEC 61000-4-5
Разрешение аналогового входа
12 бит<br>11 бит + знак
Степень загрязнения
2
Температура окружающей среды
-10-55 °C горизонтальная утановка<br>-10-35 °C вертикальная установка
Абсолютная погрешность измерения
+/- 0,1 % полной шкалы в 25 °C<br>+/- 1 % полной шкалы
Монтажная опора
top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответствии с IEC 60715<br> на плате или на панели с помощью монтажного комплекта
Стойкость к электромагнитным полям
10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3<br>1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Пределы напряжения питания
20.4-28.8 В
Отклонение ном. характеристик в зависимост
+/- 0.006 %FS/°C
Совместимость серий продукта
Modicon M221<br>Modicon M241<br>Modicon M251<br>Modicon M262
Изоляция
между выходом и питанием в 1500 В Переменный ток<br>между выходом и внутренней логикой в 500 В Переменный ток
Маркировка
CE
Локальная индикация
PWR: 1 светодиод (зеленый)
