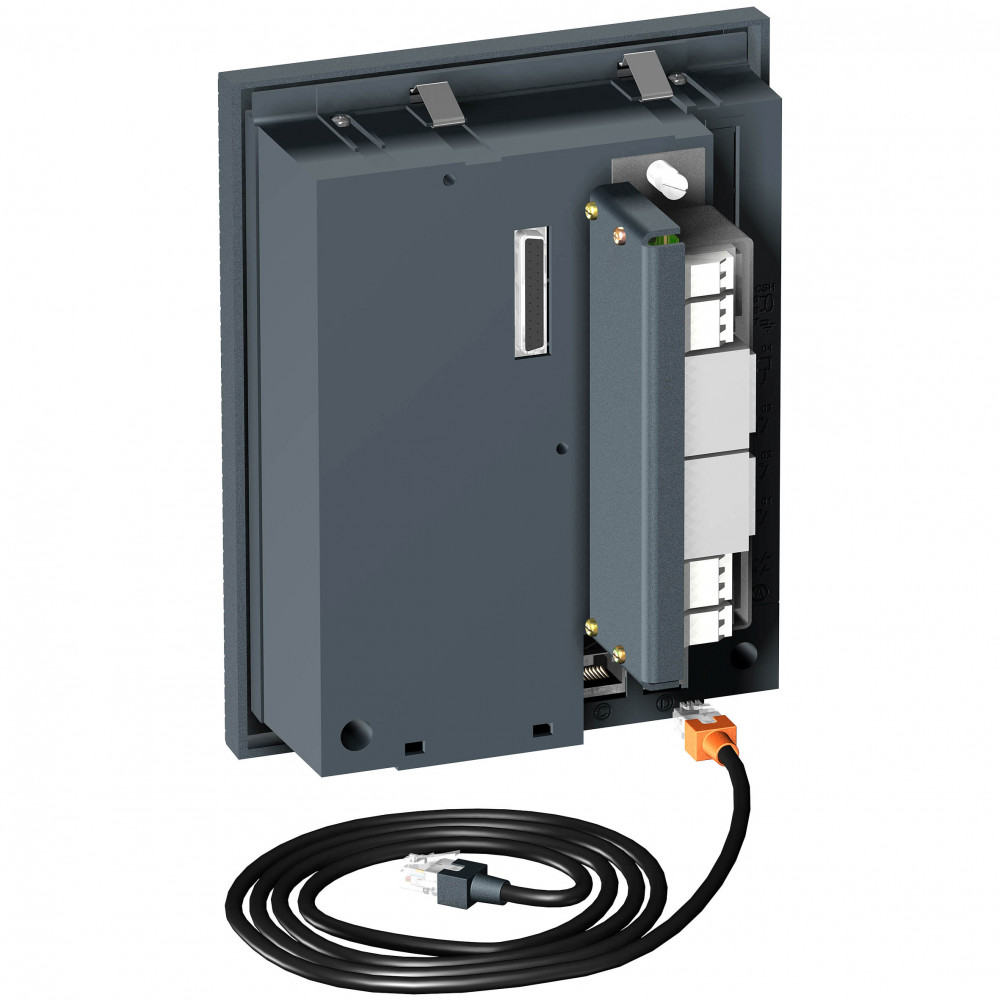

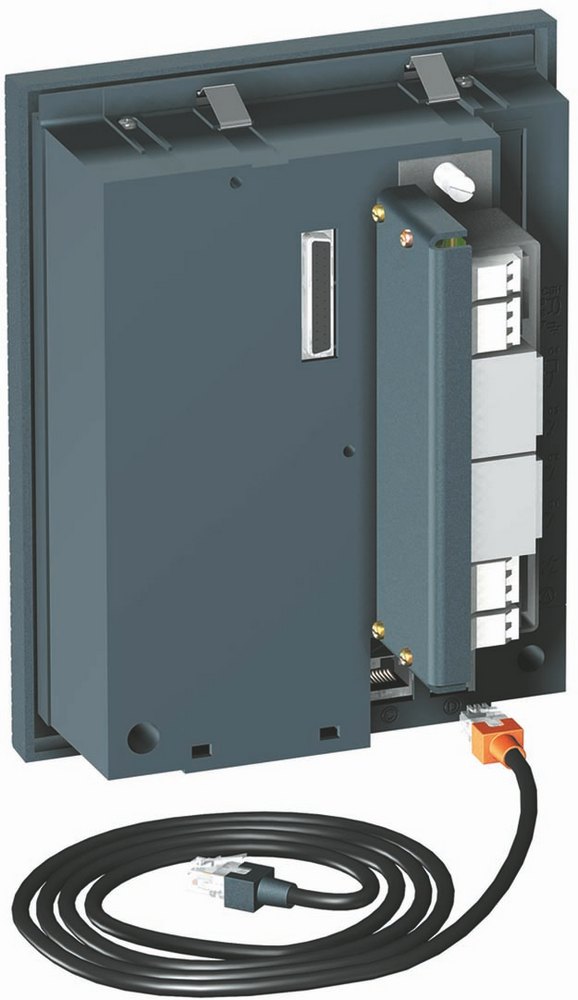

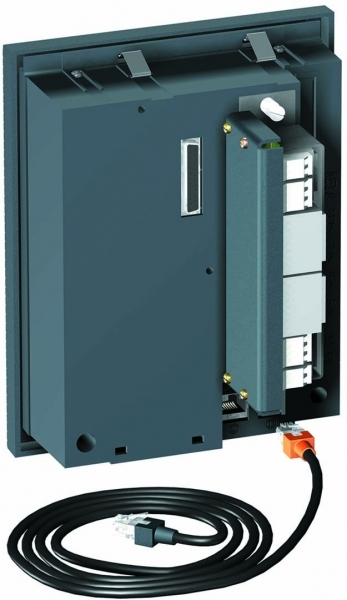

МОДУЛЬ КОНТРОЛЯ СИНХРОНИЗМА ТИПА MCS025

1.35 кг

176 мм

222 мм

121 мм

землетрясения в рабочем режиме (уровень: 2) : 1 gn (вертикальная ось) в соответствии с IEC 60255-21-3<br>землетрясения в рабочем режиме (уровень: 2) : 2 gn (горизонт. оси) в соответствии с IEC 60255-21-3<br>толчки отключенный (уровень: 2) : 20 g (ном.)/16 мс в соответствии с IEC 60255-21-2<br>удары отключенный (уровень: 2) : 27 Gn/11 ms в соответствии с IEC 60255-21-2<br>удары в рабочем режиме (уровень: 2) : 10 g (ном.)/11 мс в соответствии с IEC 60255-21-2<br>вибрации отключенный (уровень: 2) : 2 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1<br>вибрации в рабочем режиме (уровень: 2) : 1 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1<br>вибрации в рабочем режиме (уровень: Fc) : 2...13,2 Гц, а = +/- 1 мм в соответствии с IEC 60068-2-6

10...240 V пер. ток 47.5...63 Hz допуск: - 20 %...+ 0 % потребление в деактивированном состоянии: 9 VA<br>24...250 V пост. ток допуск: - 10...10 % потребление в деактивированном состоянии: 6 W

100 мс

3 релейных выхода

< 10 A для 10 мс в 24...250 V пост. ток<br>< 15 A в 110...240 V пер. ток

релейных выхода: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 2 А отключающая способность: 5 А cos φ > 0,3<br>релейных выхода: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.2 А L/R < 20 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.3 А резистивные включающая способность: < 15 A за 200 мс<br>релейных выхода: 24 V постоянный ток постоянный ток: 2 А отключающая способность: 2 А L/R < 20 мс<br>релейных выхода: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 4 А L/R < 40 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 6 А L/R < 20 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 8 А резистивные включающая способность: < 15 A за 200 мс<br>релейных выхода: 48 V постоянный ток постоянный ток: 2 А отключающая способность: 1 А L/R < 20 мс<br>релейных выхода: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 1 А L/R < 40 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 2 А L/R < 20 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 4 А резистивные включающая способность: < 15 A за 200 мс<br>релейных выхода: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 8 А отключающая способность: 5 А cos φ > 0,3 включающая способность: < 15 A за 200 мс<br>релейных выхода: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 8 А отключающая способность: 8 А резистивные включающая способность: < 15 A за 200 мс<br>релейных выхода: 127 В постоянный ток постоянный ток: 2 А отключающая способность: 0.5 А L/R < 20 мс<br>релейных выхода: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.2 А L/R < 40 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.5 А L/R < 20 мс включающая способность: < 15 A за 200 мс<br>релейных выхода: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.7 А резистивные включающая способность: < 15 A за 200 мс<br>релейных выхода: 220 V постоянный ток постоянный ток: 2 А отключающая способность: 0.15 А L/R < 20 мс<br>релейных выхода: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.1 А L/R < 40 мс включающая способность: < 15 A за 200 мс

тест на коррозию/испытание 2-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 %, 25 °С, 0,5 млн-1 H2S, 1 млн-1 SO2 в соответствии с IEC 60068-2-60<br>соляной туман (в рабочем режиме) : Kb/2: 6 суток в соответствии с IEC 60068-2-52<br>изменение температуры с указанной скоростью (при хранении) : Nb: - 25 °C ... 70 °C, 5 °C/мин. в соответствии с IEC 60068-2-14<br>тест на коррозию/испытание 4-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 % , 25 °C, 0,01 млн-1 H2S, 0,2 млн-1 SO2, 0,2 млн-1 NO2, в соответствии с IEC 60068-2-60<br>непрерывное воздействие влажной жары (в рабочем режиме) : Cab: 10 сут., отн. влажн. 93 %, 40°C в соответствии с IEC 60068-2-78<br>непрерывное воздействие влажной жары (при хранении) : Cab: 56 сут., отн. влажн. 93 %, 40 °C в соответствии с IEC 60068-2-78<br>непрерывное воздействие влажной жары (при хранении) : Db: 6 сут., отн. влажн. 95 %, 55 °С в соответствии с IEC 60068-2-30<br>воздействие холода: Ad: - 25 °C в соответствии с IEC 60068-2-1<br>воздействие холода (при хранении) : Ab: - 25 °C в соответствии с IEC 60068-2-1<br>воздействие сухой жары (в рабочем режиме) : Bd: 70 °C в соответствии с IEC 60068-2-2<br>воздействие сухой жары (при хранении) : Bb: 70 °C в соответствии с IEC 60068-2-2

Срок гарантии на данное оборудование составляет 4 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

ENVEOLI1604001_V1

Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)

MCS025

EN 50263<br>UL 508<br>CSA C22,2 No 14-95<br>CSA C22,2 No 0,17-00<br>CSA C22,2 No 94-M91

прочие панели: IP20 в соответствии с IEC 60529<br>передняя панель: IP52 в соответствии с IEC 60529

UL 508 файл N° 212533<br>CE<br>C22,2 файл № 210625

Sepam series 80<br>Sepam series 80 NPP<br>Sepam series 60

монтажная плата

стационарный

5 кВ (1,2/50 мкс) в соответствии с IEC 60255-5

Содержание особо опасных веществ не превышает пороговую величину

да

да

ENVPEP1604001_V1

Грин Премиум продукция

Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения

1 кВт (выходная индикация) в течение 1 мин в соответствии с ANSI C37.90<br>1.5 кВт (выходной контроль) в течение 1 мин в соответствии с ANSI C37.90<br>2 kV в течение 1 мин в соответствии с IEC 60255-5

1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-22-1<br>коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1<br>коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц/2 кВ, 5 кГц (тесты на стойкость к наведенным помехам) A и B в соответствии с IEC 60255-22-4<br>коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) IV в соответствии с IEC 61000-4-4<br>стойкость к наведенным радиочастотным помехам: уровень пробы: 10 V (тесты на стойкость к наведенным помехам) III в соответствии с IEC 60255-22-6<br>стойкость к электромагнитным полям промышленной частоты: уровень пробы: 30 A/m (continuous)-300 A/m (13 s) (измерение уровня излучаемых помех) IV в соответствии с IEC 61000-4-8<br>стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-3<br>стойкость к излучаемым помехам: уровень пробы: 35 В/м, 25 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.2<br>стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...2 ГГц (измерение уровня излучаемых помех) III в соответствии с IEC 61000-4-3<br>импульсные помехи: уровень пробы: 2 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) III в соответствии с IEC 61000-4-5<br>кратковременные исчезновения напряжения: уровень пробы: 100 % в течение 100 мс (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-11<br>1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1<br>затухающие колебания частотой 100 кГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 61000-4-12<br>наведенное электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25<br>наведенное электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022<br>излучаемое электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25<br>излучаемое электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022<br>электростатический разряд: уровень пробы: 8 кВ через воздух; 4 кВ при контакте (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.3<br>электростатический разряд: уровень пробы: 8 кВ через воздух; 6 кВ при контакте (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-2

тип 12 в соответствии с NEMA

650 °C в соответствии с IEC 60695-2-11
