Фотоэлектрические датчики (Telemecanique)

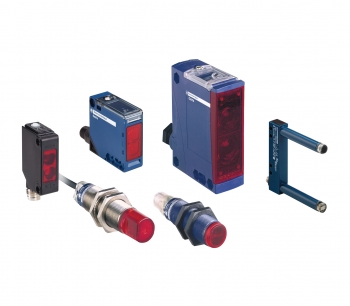

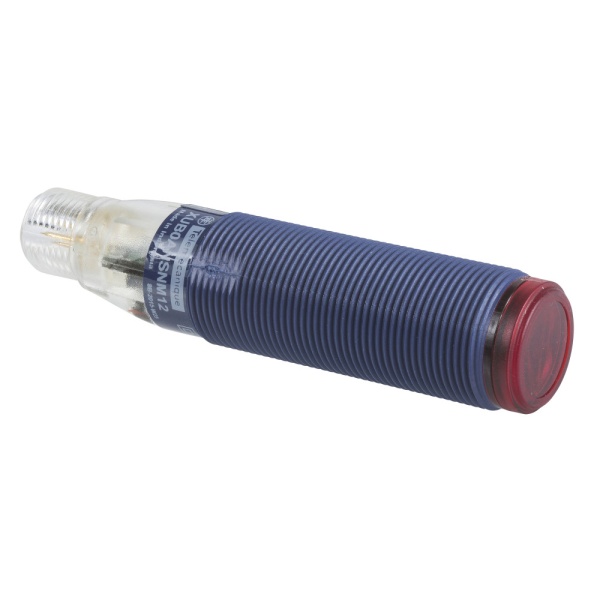

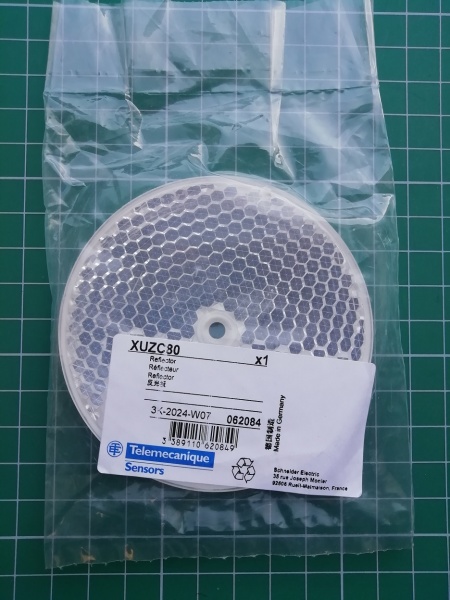

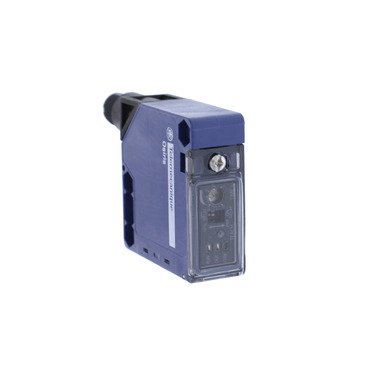

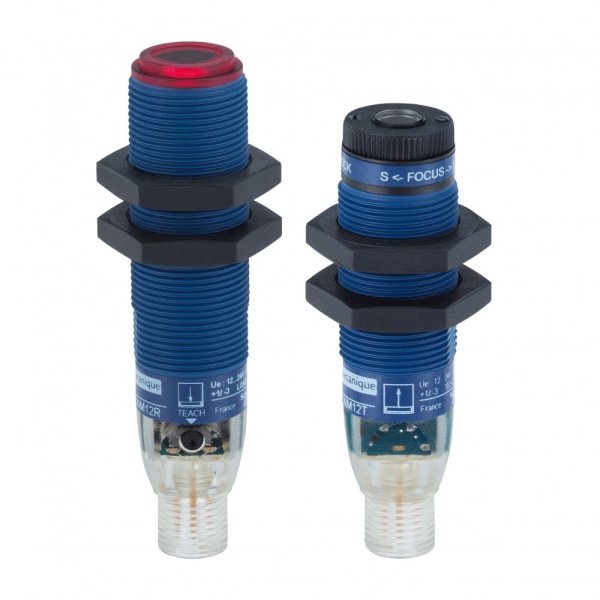

УНИВЕРСАЛЬНАЯ ТЕХНОЛОГИЯ ОБНАРУЖЕНИЯ С ПОЛНЫМ НАБОРОМ ОПЦИЙ Более 45 лет компания Telemecanique Sensors устанавливает отраслевые стандарты в области фотоэлектрических датчиков приближения с помощью инновационных дизайнерских решений, таких как датчик роликового конвейера XUY. Серия Telemecanique Sensors XU предлагает полную линейку фотоэлектрических датчиков приближения, предназначенных для обработки материалов, упаковки, маркировки, сборки, лифтов и эскалаторов, а также для производства продуктов питания и напитков. Эта линейка предлагает множество функциональных возможностей, таких как рассеянный режим, подавление фона (BGS), поляризованное отражение, лазерное отражение и сквозной луч или сквозной луч, доступные в 4 самых популярных форматах по всему миру. Линейка XU разделена на 4 поддиапазона для датчиков общего назначения, лазеров, вилок и рам, а также для датчиков специального назначения. Фотоэлектрическая технология Фотоэлектрический датчик в основном состоит из передатчика светового луча (светодиода) и светочувствительного приемника (фототранзистора). Светоизлучающий диод - это электронный полупроводниковый компонент, который излучает свет, когда через него протекает электрический ток. Этот свет может быть видимым или невидимым, в зависимости от длины волны передачи. Обнаружение происходит, когда объект попадает в проходящий световой луч и, таким образом, влияет на интенсивность света в приемнике. По мере уменьшения интенсивности света на приемнике достигается точка, при которой выходной сигнал датчика изменяет состояние. В зависимости от модели и требований к применению пропускающий луч является либо невидимым инфракрасным (что является наиболее распространенным), либо ультрафиолетовым (для обнаружения люминесцентных материалов). Он также может быть видимым красным или зеленым (для считывания цветовой метки и т.д.) и лазерным красным (для измерения на большом расстоянии и с коротким фокусным расстоянием). Преимуществом светодиодов является их очень быстрая реакция. Чтобы сделать систему нечувствительной к окружающему освещению, ток, протекающий через светодиод, модулируется для создания импульсного пропускания света. фототранзистор будет использовать только импульсный сигнал и обрабатывать его для управления нагрузкой. Ниже перечислены различные варианты линейки XU, каждая из которых сопровождается описанием, которое поможет вам выбрать идеальное фотоэлектрическое решение. Through-beam system or multimode set in through-beam mode. Advantages Long sensing distance (up to 100m (XUBL line)) Very precise detection, high repeat accuracy. Detection not affected by colour of object or by position angle. Good resistance to difficult environments (dust, grime, etc.). Drawbacks 2 units to be wired. The object to be detected must be opaque & solid Precise alignment required, which can be difficult since the sensor transmits in the infrared range (invisible). Operating precautions When several sensors are used, care must be taken to ensure that no sensor is disrupted by another sensor (solutions include alternate mounting of the transmitter and receiver, etc.). Polarised reflex system or multimode with reflector accessory Advantages Среднее расстояние обнаружения (до 15 м). Точное обнаружение. Подключается только одно устройство. На обнаружение не влияет цвет объекта или угол его расположения Передача видимого красного луча Недостатки Требуется точная центровка. Обнаруживаемый объект должен быть непрозрачным и превышать размер светового пятна. Меры предосторожности при эксплуатации При использовании нескольких датчиков они должны быть выровнены таким образом, чтобы ни один датчик не был поврежден другим датчиком. Для обнаружения на небольшом расстоянии используйте отражатель с большими трехгранниками типа XUZC24. Для обнаружения на большом расстоянии используйте отражатель XUZC50 или XUZC80. Для увеличения расстояния обнаружения используйте отражатель XUZC100. Если используется светоотражающая лента, используйте рулоны ленты XUZB1 или XUZB15, которые специально адаптированы для поляризованных светоотражающих систем. Преимущества многомодового датчика с дополнительным отражателем Простая настройка 3 светодиода, помогающие в настройке. Функция защиты от помех позволяет использовать 2 датчика без специальных мер предосторожности при выравнивании. Полупрозрачные объекты могут быть обнаружены с помощью функции режима обучения. Диффузионная система или многомодовый режим Преимущества Подключается только одно устройство. Простота в использовании Быстрая реакция. Низкая стоимость. Недостатки Короткое расстояние считывания. Чувствительность к различиям в цвете объекта или фона. Чувствительность к окружающей среде (запыленность или загрязнение) Наблюдение за линией объекта затруднено, поскольку датчик передает сигналы в инфракрасном диапазоне (невидимый). Меры предосторожности при эксплуатации При использовании нескольких датчиков они должны быть выровнены таким образом, чтобы ни один датчик не был поврежден другим датчиком. Преимущества многомодового датчика Простая настройка: - на этапе выравнивания датчик передает сигнал в видимом красном диапазоне, - 3 светодиода, помогающие в настройке, - функция защиты от помех позволяет использовать 2 датчика без специальных мер предосторожности при выравнивании. Усовершенствованное обнаружение: положение объекта может быть определено с помощью режима обучения Рассеянные, с подавлением фона или без него, системные или многомодовые Преимущества Подключается только одно устройство. Недостатки Расстояние определения зависит от цвета. Короткое расстояние считывания. Наблюдение за линией объекта затруднено, поскольку датчик передает сигналы в инфракрасном диапазоне (невидимый). Меры предосторожности при эксплуатации На обнаружение может влиять направление движения объекта. Для устранения этого явления (эффекта шляпы) рекомендуется установить датчик таким образом, чтобы объект одновременно перекрывал луч обоих объективов. При использовании нескольких датчиков они должны быть выровнены таким образом, чтобы ни один датчик не был поврежден другим датчиком. Преимущества многомодового датчика Простая настройка: на этапе выравнивания датчик передает сигнал в видимом красном диапазоне, 3 светодиода, помогающие в настройке, функция защиты от помех позволяет использовать 2 датчика без специальных мер предосторожности при выравнивании, эффект шляпы сводится к минимуму при использовании режима фонового обучения. Усовершенствованное обнаружение: положение объекта может быть определено с помощью режима обучения. Оптические вилки Оптическая вилка, изготовленная из металла, является надежным датчиком, который особенно подходит для применение при транспортировке и упаковке, а также обнаружение этикеток. Надежное оптическое устройство обнаружения, не требующее юстировки в режиме сквозного луча. Луч от передающего элемента передается к приемному элементу. Благодаря своей конструкции требуется только одно соединение в отличие от двух для традиционной функции сквозного луча. Источниками передачи являются светодиоды различных технологий: Красный цвет значительно повышает эффективность при регулировке и техническом обслуживании Красный лазер для обнаружения прозрачных материалов или очень мелких деталей Инфракрасные, особенно для оптических оправ Ультразвуковые для обнаружения прозрачных этикеток (прозрачное на прозрачном) Луч регулируется или фиксируется в зависимости от исполнения. Регулировка позволяет изменять чувствительность и, следовательно, обнаруживать мелкие детали размером менее десятых долей миллиметра (минимальный размер обнаруживаемого объекта: 0,05 мм). Высокая частота переключения (от 4 кГц до 25 кГц) очень полезна в промышленных применениях, требующих высоких скоростей работы. Волоконная оптика Волокно действует как проводник света. Световые лучи, попадающие в волокно под определенным углом, передаются в требуемое место с минимальными потерями. Отдельный усилитель. Размеры сведены к минимуму. Эта система позволяет обнаруживать очень маленькие объекты (приблизительно 1 мм). Кроме того, обнаружение очень точное. Все наши датчики доступны либо в предварительно подключенном исполнении (кроме XUX; версия с винтовым выводом и кабельным вводом), либо в разъемном исполнении. Используются разъемы M12 (4-контактный), M8 (4-контактный) или 1/2 "20UNF (3-контактный). Системы со сквозным лучом. Поляризованные рефлекторные системы. Диффузные системы. С подавлением фона. Без подавления фона. Оптические вилки. Волоконная оптика.
