Артикул:
XMLA035A2C11

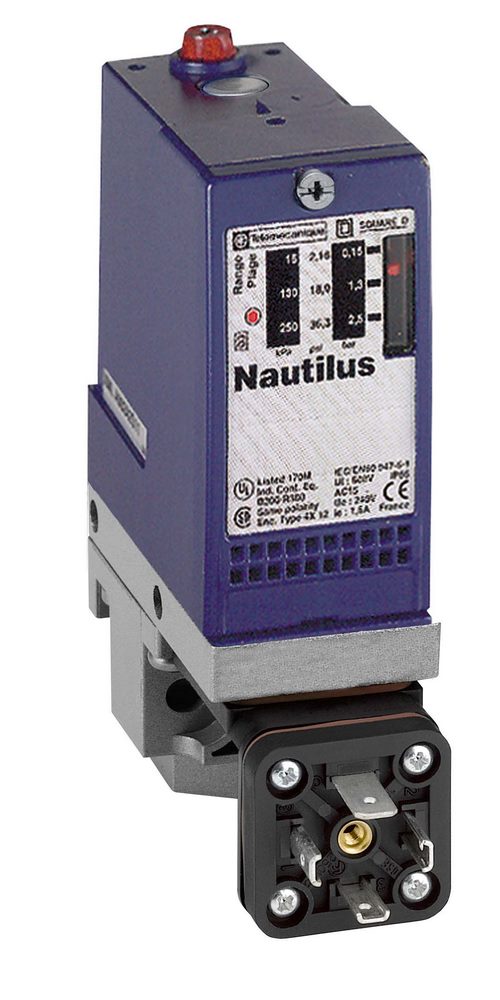

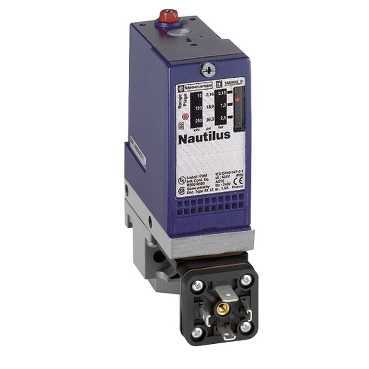

Удобное электромеханическое реле давления XMLA035A2C11, которое можно абсолютно легко настроить с гибкостью модификации во время эксплуатации. Области применения: контроль или мониторинг давления в насосных станциях, формовочных прессов, машин для литья под давлением, шлифовальных станков, обрабатывающих центров и т. д. Диапазон измерений 35 бар, фиксированный дифференциал
Галерея
1/3
—
Габариты
Ширина
35 мм
Высота
113 мм
Глубина
75 мм
Характеристики
Работа вспом. контактов
Мгновенное действие
Сертификация
UL<br>EAC<br>LROS (Lloyds register of shipping)<br>CCC<br>BV<br>CSA
Тип контактов
1 переключающ.
Рабочее положение
Любое положение
Класс защиты от поражения электр. током
Класс I в соответствии с IEC 536<br>Класс I в соответствии с NF C 20-030<br>Класс I в соответствии с IEC 1140
Экологический профиль продукта
Доступен
Инструкция по утилизация
Не требует специальных действий для утилизации
Тип клеммного блока
4 зажима
Описание зажимов iso n°1
(13-14-11-12)OF
Виброустойчивость
4 gn (f = 30...500 Hz) conforming to IEC 60068-2-6
Ударопрочность
50 gn в соответствии с IEC 60068-2-27
Тип шкалы
Фикс. дифференциальный
Защита от короткого замыкания
10 А плавкая вставка тип gG (gl)
Тип датчика давления
Электромеханический датчик давления
Материал контактов
Серебряные контакты
Тип гидравлического соединения
G 1/4 (розетка) в соответствии с ISO 228
Материал шкафа
Цинковый сплав
Материалы, контактирующие с жидкостью
Цинковый сплав<br>Латунь<br>Нитрил
Размер датчика давления
35 бар
Задаваемый диапазон уставок при падении давления
0.25...33.75 бар
Контактное сопротивление зажимов
< 25 мОм в соответствии с NF C 93-050 метод A<br>< 25 мОм в соответствии с МЭК 255-7 категория 3
Задаваемый диапазон уставок при увеличении давления
1.5...35 бар
Рабочий орган, перемещаемый под давлением
Диафрагма
Контролируемая жидкость
Воздух (0...70 °C)<br>Масло для гидравлических систем (0...70 °C)<br>Пресная вода (0...70 °C)
Способ работы реле давления
Обнаружение одного порогового значения
Локальный дисплей
С
Давление разрушения
160 бар
Макс. допустимое повышение давления
80 бар
Уставка
Внешн.
Макс. допустимое давление - за один цикл
45 бар
Собственный дифференциал при уставке низкого давления
1.25 бар (+/- 0,25 бар)
Собственный дифференциал при уставке высокого давления
1.25 бар (+/- 0,25 бар)
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-40...70 °C
Краткое имя устройства
XMLA
Применение изделия
-
Тип электроцепи
Цепь управления
[uimp] номинальное импульсное напряжение
6 test1 в соответствии с EN/IEC 60947-1
Электрическое соединение
1 вилка EN 175301-803-A (ex DIN43650) 4 контакта
Повторяемость позиционирования
< 2 %
Рабочая частота
<= 120 цикл/м при > 0 °C
Защитное исполнение
TC (стандартное исполнение)
Стандарты
EN/IEC 60947-5-1<br>CE<br>UL 508<br>CSA C22.2 № 14
[ui] номинальное напряжение изоляции
300 test3 в соответствии с UL 508<br>500 В в соответствии с EN/IEC 60947-1<br>300 test3 в соответствии с CSA C22.2 № 14
[in] номинальный ток
1.5 А, B300, AC-15 (Ue = 240 V) в соответствии с EN/IEC 60947-5-1<br>0.1 А, R300, DC-13 (Ue = 250 V) в соответствии с EN/IEC 60947-5-1<br>3 А, B300, AC-15 (Ue = 120 V AC 50/60Hz) в соответствии с EN/IEC 60947-5-1
Механическая износостойкость
5000000 циклы
Рабочая температура
-25...70 °C
Регламент reach
Продукт не содержит превышающее норму количество особо опасных веществ
Семейство продуктов
OsiSense XM
Тип изделия или компонента
Электромеханический датчик давления
Масса продукта
0.725 кг
Cтепень защиты ip
IP65 в соответствии с EN/IEC 60529
Статус предложения
Продукт категории Green Premium
Директива rohs
Соответствует
На нашем сайте предусмотрен только просмотр информации о наличии товара и о его характеристиках. Функция покупки «интернет-магазина» временно не работает.
Наша компания работает только с юридическими лицами, по безналичному расчету.
Для актуализации остатков и цен, а также для получения счета просим Вас связаться с менеджером нашей компании по телефону +7 (812) 622-07-62 с 09-00 до 17-00 , а также по электронной почте info@elite-electro.ru или ab@elite-electro.ru
Есть в наличии: 24
