Артикул:
A9L15693

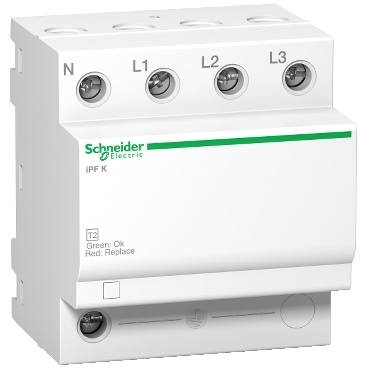

IPF20modular surge arrester, 3p+N, 340V. диапазон: Acti 9 - тип устройства или его аксессуаров: искровой разрядник - область применения: распределение - тип искрового разрядника: электрическая распределительная сеть - система заземления: TT, TN-S. Преимущества: Непрерывность обслуживания и безопасность благодаря:, Сертификационное согласование с отключением автоматических выключателей, Прочность соединений, Удаленный мониторинг состояния устройств защиты.. применения: - Защита электрических установок в промышленных и непроизводственных зданиях от ударов, вызванных молнией, Acti9 применяется в жилых помещениях, промышленных и непроизводственных зданиях.... Преимущества: Эффективность, достойная Вас!. Усиленная безопасность и непрерывность работы благодаря:, сертифицированной координации срабатывания с автоматическими выключателями,, надежным соединениям ,, и удаленному мониторингу состояния устройства защиты.... применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний, Для применения в жилых, общественных и промышленных зданиях....
Галерея
1/2
—
Габариты
Ширина
72 мм
Высота
81 мм
Глубина
69 мм
Характеристики
Страна производства
Китай
Максимальный ток разряда
Общий режим: 20 кА L/PE<br>Общий режим: 20 кА N/PE<br>Дифференциальн. режим: 20 кА L/N
Ток нулевой последовательности
0.003 мА
Серия
iPF K<br>Acti 9
Код совместимости
iPF K 20
Вес нетто
420 г
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Искровой разрядник
Наименование продукта
Acti9 iPF K
Описание полюсов
3P + N
Область применения
распределение
Система заземления
TT<br>TN-S
Дистанционная сигнализация
Без
Тип искрового разрядника
Электрическая распределительная сеть
Краткое название устройства
iPF K
Шаг 9 мм
8
Момент затяжки
3.5-3.5 Н-м
Напряжение цепи сигнализации
0,25 A/250 В пер. ток 50/60 Hz
Тип и класс искрового разрядника
Тип 2
Технология, используемая в искровом разряднике
MOV + GDT
Номинальный ток разряда
Общий режим: 5 кА (L/PE)<br>Общий режим: 5 кА (N/PE)<br>Дифференциальн. режим: 5 кА (L/N)
Тип разъединителя
Cоответствующий автоматический выключатель iK60N 20 А кривая С - Icu 6 кА<br>Cоответствующий предохранитель GG 25 А - Icu 25 кА
Время отклика
<= 25 ns
Выдерживаемое короткое замыкание
25 кА
Соединения – клеммы
Зажим туннельного типа (Верхняя или нижняя) 25-25 мм² Жесткий<br>Зажим туннельного типа (Верхняя или нижняя) 16-16 мм² гибкий<br>Зажим туннельного типа (Верхняя или нижняя) 16-16 мм² Гибкий с наконечником
Исполнение монтажа
защелкивающийся
Номинальное рабочее напряжение
230/400 В переменный ток (+/- 10 %) в 50/60 Гц
Максимальное напряжение изоляции
Общий режим <1.5 кВ Тип 2 N/PE<br>Дифференциальн. режим <1.1 кВ Тип 2 L/N
Максимальное непрерывное рабочее напряжение
Общий режим: 340 В L/PE<br>Общий режим: 260 В N/PE<br>Дифференциальн. режим: 340 В L/N
Способ монтажа
DIN-рейка
Кратковременное перенапряжение
337 В L/N 5 с Выдерживает<br>442 В L/PE 5 с Выдерживает<br>1200 В N/PE 200 мс Выдерживает<br>1453 В L/PE 200 мс Выдерживает
Стандарты
IEC 61643-11:2011
Относительная влажность
5-95 %
Рабочая температура окружающей среды
-25-60 °C
Степень защиты ip
на лицевой панели: IP40 в соответствии с МЭК 60529<br>на зажиме: IP20 в соответствии с МЭК 60529
Сертификаты
CE<br>EAC
Высота над уровнем моря
2000 м
Температура окружающей среды при хранении
-40-85 °C
Степень ударостойкости ik
IK03 в соответствии с МЭК 62262
Длина зачистки проводов
11 мм
