Артикул:
ATS48D75Q

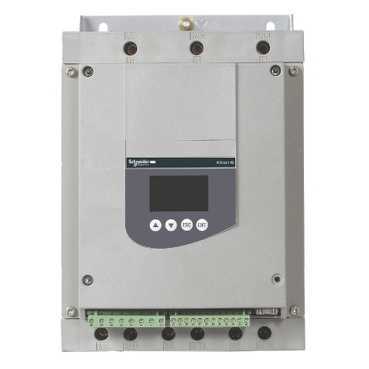

УСТР-ВО ПЛАВН ПУСКА ATS48 75A 400В
Галерея
1/7
—
Габариты
Ширина
190 мм
Высота
290 мм
Глубина
235 мм
Характеристики
Страна производства
Индонезия
Назначение продукта
асинхронные электродвигатели
Уровень шума
58 дБ
Номинал пускателя icl
75 А для соединение в линии питания двигателя для работы в сложных условиях<br>75 А для соединение в линии питания двигателя для стандартных приложений<br>130 А для подключение последовательно к каждой обмотке двигате для работы в сложных условиях<br>130 А для подключение последовательно к каждой обмотке двигате для стандартных приложений
Тип пуска
пуск с контролем момента (токограничение 5 In)
Рассеиваемая мощность, вт
201 Вт для работы в сложных условиях<br>245 Вт для стандартных приложений
[us] номинальное напряжение сети
230...415 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Диапазон мощности
15-25 кВт в 200-240 В 3 фазы<br>30-50 кВт в 200-240 В 3 фазы<br>30-50 кВт в 380-440 В 3 фазы<br>55-100 кВт в 380-440 В 3 фазы
Тип пускателя
устройство плавного пуска
Тип дискретного выхода
(LO1) логический выход 0 В конфигурируемые общие<br> (LO2) логический выход 0 В конфигурируемые общие<br> (R1) релейные выходы реле аварии нет<br> (R2) релейные выходы конец пуска реле нет<br> (R3) релейные выходы двигатель запитан нет
Напряжение дискретного входа
24 V <= 30 V
Тип дискретного входа
PTC, 750 Ом в 25 °C<br> (Останов, Пуск, LI3, LI4) логический, <= 8 мА 4300 Ом
Тип дискретных входов
положительная логика Останов, Пуск, LI3, LI4 при Состоянии 0: < 5 В и <= 2 mA при Состоянии 1: > 11 В, >= 5 mA
Минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
Смонтированное устройство
31
Физический интерфейс
RS485 многоточечная
Количество дискретных выходов
2
Количество дискретных входов
5
Канал обмена данными
последовательный
Тип защиты
обрыв фазы: линия<br>тепловая защита: двигатель<br>тепловая защита: пускатель
Подаваемый пусковой ток
0.4...1.3 Icl регулируемый
Тип соединения
1 RJ45
Присоединение устройства
последовательно к каждой обмотке двигателя<br>в линии питания двигателя
Номер сетевого порта
Modbus
Сверхмалая абсолютная погрешность на выход
+/- 5 %
Рабочая высота
<= 1000 м Без ухудшения номинальных значений<br>> 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые допол
Доступные функции
внешний байпас (опциональн.)
Серия
Altistart 48
Вес нетто
8.3 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
устройство плавного пуска
Тип аналогового выхода
токовый выход AO: 0-20 мA или 4-20 мA, полное сопротивление <500 Ом
Краткое название устройства
ATS48
Специальная область применения продукта
тяжелые промышленные применения и насосы
Стандарты
EN/IEC 60947-4-2
Относительная влажность
0-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
Рабочая температура окружающей среды
40-60 °C (С уменьшением номинального тока на 2 % на каждый дополн)<br>-10-40 °C (Без ухудшения номинальных значений)
Сертификаты
DNV<br>ГОСТ<br>UL<br>NOM 117<br>CCC<br>CSA<br>C-Tick<br>TCF<br>SEPRO
Температура окружающей среды при хранении
-25-70 °C
Категория применения
AC-53A
Частота сети
47,5...63 Гц
Скорость передачи
4800, 9600 или 19200 бит/с
Электромагнитная совместимость
Наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2<br>Наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2<br>затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12<br>Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2<br>стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4<br>стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3<br>импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Стиль сборки
с радиатором
Мощность двигателя, квт
55 кВт в 400 В подключение последовательно к каждой обмотке двигате для стандартных приложений<br>55 кВт в 400 В подключение последовательно к каждой обмотке двигате для работы в сложных условиях<br>15 кВт в 230 В соединение в линии питания двигателя для работы в сложных условиях<br>18.5 кВт в 230 В соединение в линии питания двигателя для стандартных приложений<br>30 кВт в 230 В подключение последовательно к каждой обмотке двигате для работы в сложных условиях<br>30 кВт в 400 В соединение в линии питания двигателя для работы в сложных условиях<br>37 кВт в 230 В подключение последовательно к каждой обмотке двигате для стандартных приложений<br>37 кВт в 400 В соединение в линии питания двигателя для стандартных приложений
Маркировка
CE
