Артикул:
ATS48C32Q

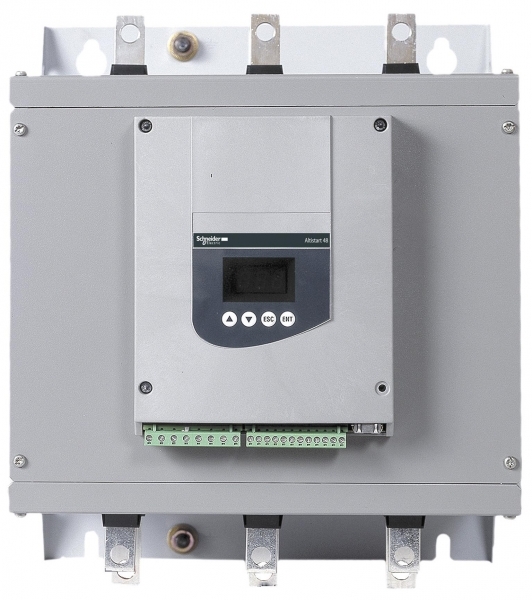

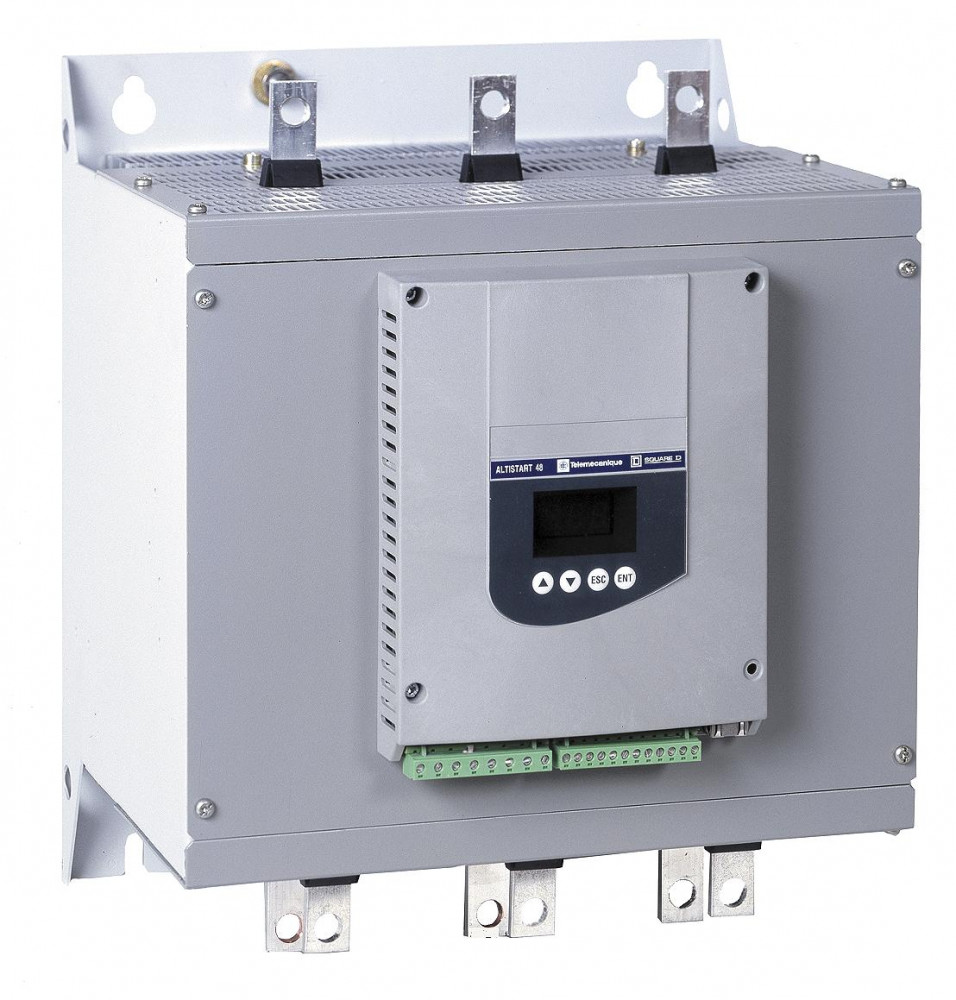

УСТР-ВО ПЛАВН ПУСКА ATS48 320A 400В
Галерея
1/8
—
Габариты
Ширина
320 мм
Высота
380 мм
Глубина
265 мм
Характеристики
Страна производства
Индонезия
Назначение продукта
асинхронные электродвигатели
Уровень шума
54 дБ
Номинал пускателя icl
320 А для соединение в линии питания двигателя для работы в сложных условиях<br>320 А для соединение в линии питания двигателя для стандартных приложений<br>554 А для подключение последовательно к каждой обмотке двигателя для работы в сложных условиях<br>554 А для подключение последовательно к каждой обмотке двигателя для стандартных приложений
Тип пуска
пуск с контролем момента (токограничение 5 In)
Рассеиваемая мощность, вт
695 Вт для работы в сложных условиях<br>902 Вт для стандартных приложений
[us] номинальное напряжение сети
230...415 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Диапазон мощности
55-100 кВт в 200-240 В 3 фазы<br>110-220 кВт в 380-440 В 3 фазы<br>110-220 кВт в 200-240 В 3 фазы<br>250-500 кВт в 380-440 В 3 фазы
Тип пускателя
soft starter
Тип дискретного выхода
(LO1) логический выход 0 В конфигурируемые общие<br> (LO2) логический выход 0 В конфигурируемые общие<br> (R1) релейные выходы реле аварии нет<br> (R2) релейные выходы конец пуска реле нет<br> (R3) релейные выходы двигатель запитан нет
Напряжение дискретного входа
24 V <= 30 V
Тип дискретного входа
PTC, 750 Ом в 25 °C<br> (Останов, Пуск, LI3, LI4) логический, <= 8 мА 4300 Ом
Тип дискретных входов
положительная логика Останов, Пуск, LI3, LI4 при Состоянии 0: < 5 В и <= 2 mA при Состоянии 1: > 11 В, >= 5 mA
Минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
Заводская настройка тока
285 А
Смонтированное устройство
31
Физический интерфейс
RS485 многоточечная
Протокол порта обмена данными
Modbus
Соединение устройства
в линии питания двигателя<br>последовательно к каждой обмотке двигателя
Потребление цепи управления
50 W
Количество дискретных выходов
2
Количество дискретных входов
5
Канал обмена данными
последовательный
Тип охлаждения
принуд. конвекция
Тип соединителя
1 RJ45
Тип защиты
обрыв фазы: линия<br>тепловая защита: двигатель<br>тепловая защита: пускатель
Сверхмалая абсолютная погрешность на выходе
+/- 5 %
Подаваемый пусковой ток
0.4...1.3 Icl регулируем.
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>> 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
Виброустойчивость
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Доступные функции
внешний байпас (опциональн.)
Макс. коммутируемый ток
логический выход 0.2 А в 30 В пост. ток<br>релейные выходы 1.8 А в 230 В пер. ток индуктивн. загрузка, cos phi = 0,5 20 мс<br>релейные выходы 1.8 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0,5 20 мс
Серия
Altistart 48
Вес нетто
18.2 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
устройство плавного пуска
Тип аналогового выхода
токовый выход AO: 0-20 мA или 4-20 мA, полное сопротивление <500 Ом
Краткое название устройства
ATS48
Специальная область применения продукта
heavy duty industry and pumps
Стандарты
EN/IEC 60947-4-2
Относительная влажность
0-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
Рабочая температура окружающей среды
40-60 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)<br>-10-40 °C (без ухудшения номинальных значений)
Степень защиты ip
IP00
Сертификаты
C-Tick<br>CCC<br>DNV<br>SEPRO<br>NOM 117<br>CSA<br>TCF<br>ГОСТ<br>UL
Температура окружающей среды при хранении
-25-70 °C
Степень загрязнения
уровень 3 в соответствии с IEC 60664-1
Категория применения
AC-53A
Частота сети
47,5...63 Гц
Скорость передачи
4800, 9600 или 19200 бит/с
Пределы напряжения питания
195-456 В
Электромагнитная совместимость
наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2<br>затухающие колебания уровень 3 в соответствии с IEC 61000-4-12<br>электростатический разряд уровень 3 в соответствии с IEC 61000-4-2<br>стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4<br>стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3<br>импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
Стиль сборки
с радиатором
Мощность двигателя, квт
75 кВт в 230 В соединение в линии питания двигателя для работы в сложных условиях<br>90 кВт в 230 В соединение в линии питания двигателя для стандартных приложений<br>132 кВт в 230 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях<br>132 кВт в 400 В соединение в линии питания двигателя для работы в сложных условиях<br>160 кВт в 230 В подключение последовательно к каждой обмотке двигателя для стандартных приложений<br>160 кВт в 400 В соединение в линии питания двигателя для стандартных приложений<br>220 кВт в 400 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях<br>250 кВт в 400 В подключение последовательно к каждой обмотке двигателя для стандартных приложений
Напряжение цепи управления
220 - 15 % ... 415 + 10 %, 50/60 Гц
Маркировка
CE
