Артикул:
ATS22C48Q
Встроенный светодиод серии Harmony XB4 от Schneider Electric поставляется вместе с основанием и цоколем BA9s, с питанием 24 В переменного или постоянного тока. Он излучает оранжевый свет. Данное устройство совместимо со светящимися кнопками Harmony XB4 и XB5.

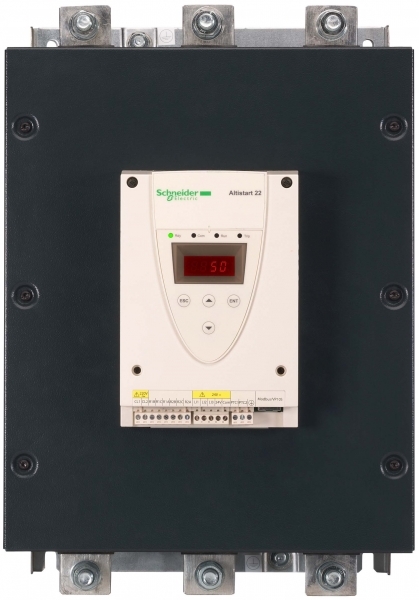

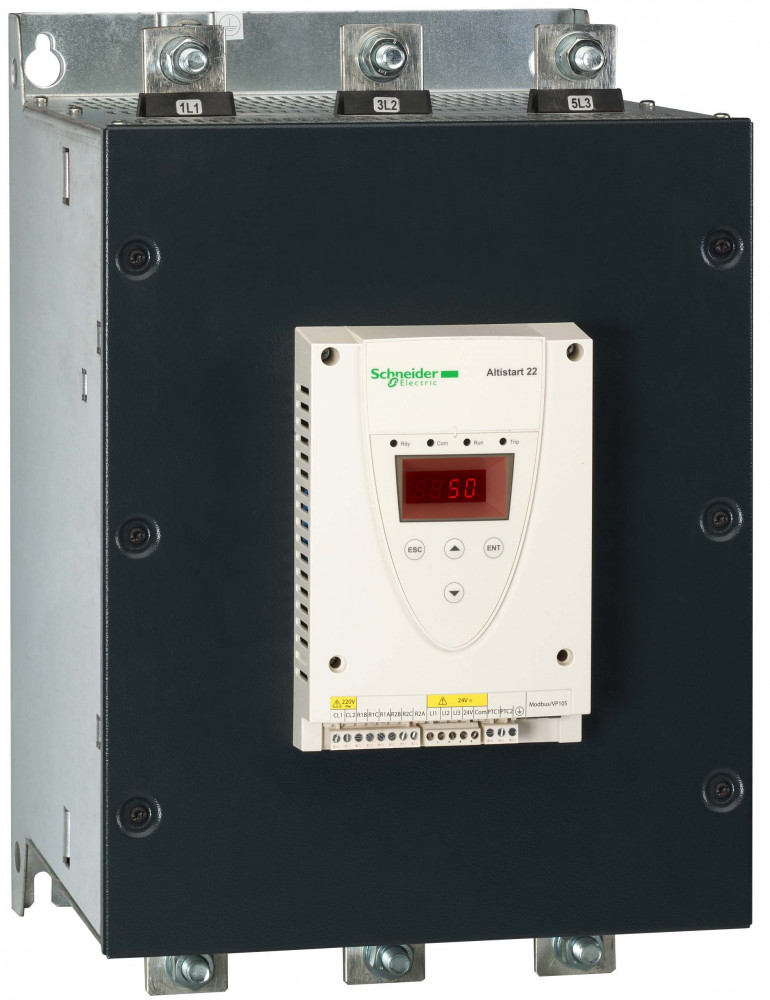

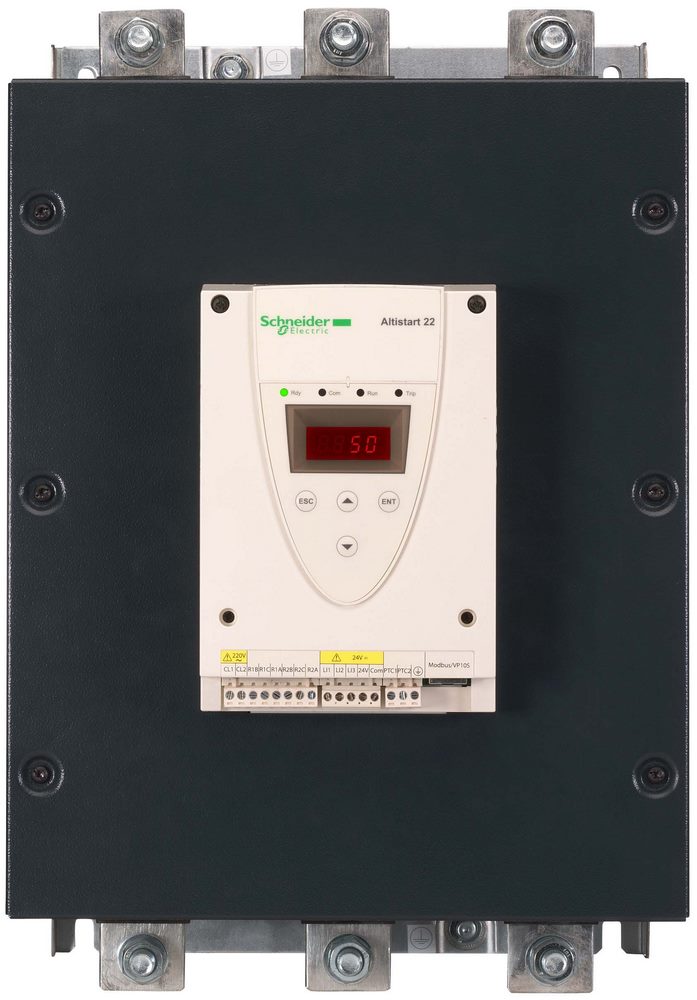

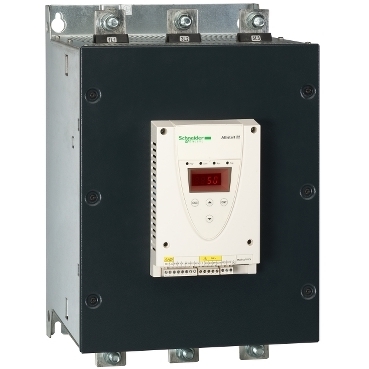

Галерея
1/7
—
Габариты
Ширина
304 мм
Высота
455 мм
Глубина
339.7 мм
Характеристики
Страна производства
Китай
Номинальное напряжение питания [us]
230...440 В - 15...10 %
Назначение продукта
асинхронные электродвигатели
Уровень шума
56 дБ
Номинал пускателя icl
480 А для соединение в линии питания двигателя для стандартных приложений
Тип пуска
пуск с контролем момента (токограничение 3,5 In)
Рассеиваемая мощность, вт
218 Вт для стандартных приложений
Число фаз
3 фазы
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 10...10 %
Диапазон мощности
110-220 кВт в 200-240 В 3 фазы<br>250-500 кВт в 380-440 В 3 фазы
Тип пускателя
soft starter
Тип дискретного выхода
релейные выходы R1 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение<br>релейные выходы R2 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение
Напряжение дискретного входа
24 V <= 30 V
Тип дискретного входа
(LI1, LI2, LI3) логический, 5 мА 4.3 кОм
Тип дискретных входов
положительная логика LI1, LI2, LI3 при Состоянии 0: < 5 В и <= 2 mA при Состоянии 1: > 11 В, >= 5 mA
Минимальный коммутируемый ток
100 мА в 12 В пост. ток (релейные выходы)
Наименование компонента
ATS22
Заводская настройка тока
437 А
Смонтированное устройство
31
Физический интерфейс
RS485 многоточечная
Протокол порта обмена данными
Modbus
Соединение устройства
в линии питания двигателя<br>последовательно к каждой обмотке двигателя
Потребление цепи управления
20 Вт
Количество дискретных выходов
2
Количество дискретных входов
3
Выходной ток
0,4...1 Icl регулируем.
Вход датчика ptc
750 Ом
Канал обмена данными
последовательный
Тип охлаждения
принуд. конвекция
Тип соединителя
1 RJ45
Тип защиты
обрыв фазы: линия<br>тепловая защита: двигатель<br>тепловая защита: пускатель
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>> 1000...< 2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
Виброустойчивость
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Доступные функции
встроенный байпас
Макс. коммутируемый ток
5 А 250 В пер. ток резистивные 1 релейные выходы<br>5 А 30 В пост. ток резистивные 1 релейные выходы<br>2 А 250 В пер. ток индуктивн. 0.4 20 мс релейные выходы<br>2 А 30 В пост. ток индуктивн. 7 мс релейные выходы
Серия
Altistart 22
Вес нетто
50 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
устройство плавного пуска
Специальная область применения продукта
pumps and fans
Стандарты
EN/IEC 60947-4-2
Относительная влажность
0-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
Рабочая температура окружающей среды
-10-40 °C (без ухудшения номинальных значений)<br>40-60 °C (с уменьшением номинального тока на 2,2 % на каждый дополнительный °C)
Степень защиты ip
IP00
Сертификаты
ГОСТ<br>CSA<br>UL<br>C-Tick<br>CCC
Температура окружающей среды при хранении
-25-70 °C
Степень загрязнения
уровень 2 в соответствии с IEC 60664-1
Категория применения
AC-53A
Частота сети
45...66 Гц
Скорость передачи
4800, 9600 или 19200 бит/с
Пределы напряжения питания
195-484 В
Электромагнитная совместимость
наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2<br>затухающие колебания уровень 3 в соответствии с IEC 61000-4-12<br>электростатический разряд уровень 3 в соответствии с IEC 61000-4-2<br>стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4<br>стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3<br>импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
Стиль сборки
с радиатором
Мощность двигателя, квт
132 кВт 230 V AC 50/60Hz<br>250 кВт 400 V AC 50/60Hz<br>250 кВт 440 В
Напряжение цепи управления
230 V - 15...10 % 50/60 Гц
Маркировка
CE
